产品名称:对夹无间隙矿浆电动刀型闸阀[ 2021-10-09 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、对夹无间隙矿浆电动刀型闸阀产品介绍

    上海湖泉阀门集团有限公司生产电动矿浆刀型闸阀配有多回转式电动装置,使阀板作上下直线运动,它的阀体材质采用铸钢、不锈钢,电动刀型闸阀通径范围:  DN50~DN1000,使用温度:≤425℃,公称压力:1.0~1.6MPa。电动刀型闸阀应用于化工、煤炭、制糖、污水、造纸等领域,电动刀型闸阀特别适合于造纸行业在管道上作调节与节流使用。 对夹式和整体式,对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构,克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形,介质外泄等缺点。 闸板采用刀形结构,解决了灰浆沉淀密封槽内,阀门关闭不严,外泄漏等问题。

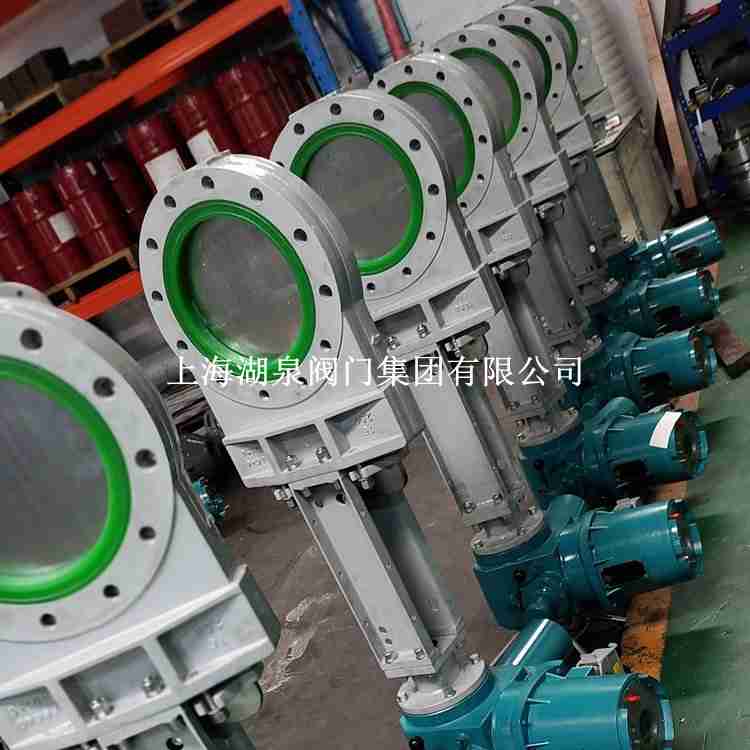

    电动刀闸阀

    二、对夹无间隙矿浆电动刀型闸阀产品特点

    l、湖泉阀门矿浆刀型电动闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
    2、阀体、填料涵均为铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,、损、不沾渣。
    3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
    4、湖泉阀门刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
    5、湖泉阀门刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
    6、上海湖泉刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
    7、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
    8、工作温度:软密封(PTFE):-40℃~180℃;碳素钢:-29℃~425℃;不锈钢:-40℃~600℃;铬钼钒钢:≤550℃;工作压力:0.6~1.6MPa

    三、电液动刀型闸阀、液动浆闸阀、电液动矿浆闸阀适用介质

    1、采矿、钢铁工业——用于煤浆、滤碴浆等。
    2、净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
    3、造纸工业——用于任何浓度纸浆、料水混合物。
    4、制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
    5、食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。
    6、电站除灰——用于灰渣浆。


  • MPa DN L D D1 D2 H N-M Do 重量(Kg)
    1.0 50 43 160 125 100 285 4-M16 180 8
    65 46 180 145 120 298 4-M16 180 10
    80 46 195 160 135 315 4-M16 220 12
    100 50 215 180 155 365 8-M16 220 14
    125 50 245 210 185 400 8-M16 230 22
    150 60 280 240 210 475 8-M20 280 29
    200 60 335 295 265 540 8-M20 360 38
    250 70 390 350 320 630 12-M20 360 66
    300 80 440 400 368 780 12-M20 400 100
    350 80 500 460 428 885 16-M20 400 119
    400 102 565 515 482 990 16-M22 400 195
    450 114 615 565 532 1100 20-M22 530 285
    500 127 670 620 585 1200 20-M22 530 389
    600 154 780 725 685 1450 20-M27 600 529
    700 165 895 840 800 1700 24-M27 600 790
    800 190 1010 950 898 2000 24-M30 680 850
    900 203 1110 1050 1005 2300 28-M30 680 900
    1000 216 1220 1160 1115 2500 28-M30 700 1050
    1200 254 1450 1380 1325 2800 32-M36 800 1300
    1.6 50 43 160 125 99 285 4-M16 180 8.5
    65 46 185 145 120 298 4-M16 180 10.7
    80 46 200 160 135 315 8-M16 220 13
    100 52 220 180 155 365 8-M16 220 15
    125 56 250 210 185 400 8-M16 230 23.5
    150 56 285 240 210 475 8-M20 280 31
    200 60 340 295 265 540 12-M20 360 40.7
    250 68 405 355 310 630 12-M22 360 70
    300 78 460 40 375 780 12-M22 400 107
    350 78 520 470 435 885 16-M22 400 129
    400 102 580 525 485 990 16-M27 400 215
    450 114 640 585 545 1100 20-M27 530 305
    500 127 715 650 609 1200 20-M30 530 410
    600 154 840 770 720 1450 20-M36 600 550
    700 165 910 840 788 1700 24-M36 600 820
    800 190 1025 950 898 2000 24-M36 680 950
    900 203 1125 1050 998 2300 28-M36 680 1020
    1000 216 1255 1170 1110 2500 28-M42 700 1120
    1200 254 1485 1390 1325 2800 32-M48 800 1480
