一、 产品概述

上海湖泉阀门集团有限公司Q941F物联网智能电动球阀是一款集传统工业阀门高可靠性与现代物联网（IoT）通信技术于一体的控制设备。该产品在传统Q941F电动法兰球阀的基础上，集成了支持Modbus RTU协议的RS485通讯模块及智能控制单元，实现了从本地手动/自动控制向远程数字化管理的跨越。该阀门采用浮动球直通式结构，通过电动执行机构驱动球体进行0~90°旋转，实现对管道介质流量的两位切断或精确比例调节。凭借RS485标准接口，它可无缝接入SCADA系统、DCS集散控制系统、PLC可编程逻辑控制器以及各类物联网云平台，广泛应用于石油、化工、冶金、制药、水处理及智慧农业灌溉等需要远程监控与自动化管理的领域。

二、 核心功能与技术优势

1. 智能通讯与远程控制

• ‌Modbus/RS485协议支持‌：内置高性能通讯模块，遵循标准Modbus RTU协议，支持主站对阀门状态（开度、开关状态、故障代码）的实时读取及远程指令下发（开启、关闭、调节指定开度）。
• ‌多模式控制‌：支持就地按钮控制、远程信号控制（4-20mA/0-10V）及数字通讯控制三种模式的自由切换或优先级设定。
• ‌物联网集成能力‌：可通过网关接入云端平台，实现手机APP、Web后台的远程监控、数据记录、历史趋势分析及报警推送。

2. 高精度智能调节

• ‌伺服定位系统‌：智能执行器内置高精度伺服系统，无需外接伺服放大器。具备自诊断、自校准功能，基本误差≤±1%，回差≤1%，死区≤1%。
• ‌比例调节功能‌：不仅限于全开/全关，还可根据输入信号或通讯指令，精准控制球芯在0-90°间的任意角度，实现流量的线性或等百分比调节。
• ‌失信号保护‌：当控制信号丢失或通讯中断时，阀门可预设动作模式（保持原位、全开或全关），确保工艺安全。

3. 机械性能

• ‌结构紧凑‌：阀体与执行机构直连设计，体积小、重量轻，安装空间需求低。
• ‌零泄漏密封‌：软密封采用聚四氟乙烯（PTFE）或对位聚苯（PPL），配合浮动球结构，介质压力越高密封越紧，达到ANSI B16.104 V级零泄漏标准。
• ‌防静电与防火设计‌：球体、阀杆与阀体间设有静电导出弹簧；采用防吹出阀杆结构，火灾情况下阀杆凸阶与阀体形成金属接触，防止介质外泄。

4. 强大的环境适应性

• ‌防护等级‌：执行器防护等级可达IP67，部分型号可选IP68，防尘防水，适应户外恶劣环境。
• ‌防爆选项‌：可提供Ex d IIB T4防爆认证，适用于易燃易爆气体环境。
• ‌宽温域材质‌：根据密封材料不同，适用温度范围覆盖-29℃至+450℃（硬密封），满足低温至高温工况需求。

三、 主要技术参数

四、 应用场景

• ‌工业自动化流程控制‌：在石油化工、制药生产中，通过DCS系统远程精确调节反应釜进料流量，实时监控管道状态。
• ‌智慧水务与污水处理‌：用于城市供水管网、污水处理厂的水量分配与截断，通过RS485总线集中管理数百个节点，降低人工巡检成本。
• ‌暖通空调 (HVAC)‌：在大型楼宇中央空调系统中，作为冷冻水/热水管道的调节阀，配合楼宇自控系统实现节能运行。

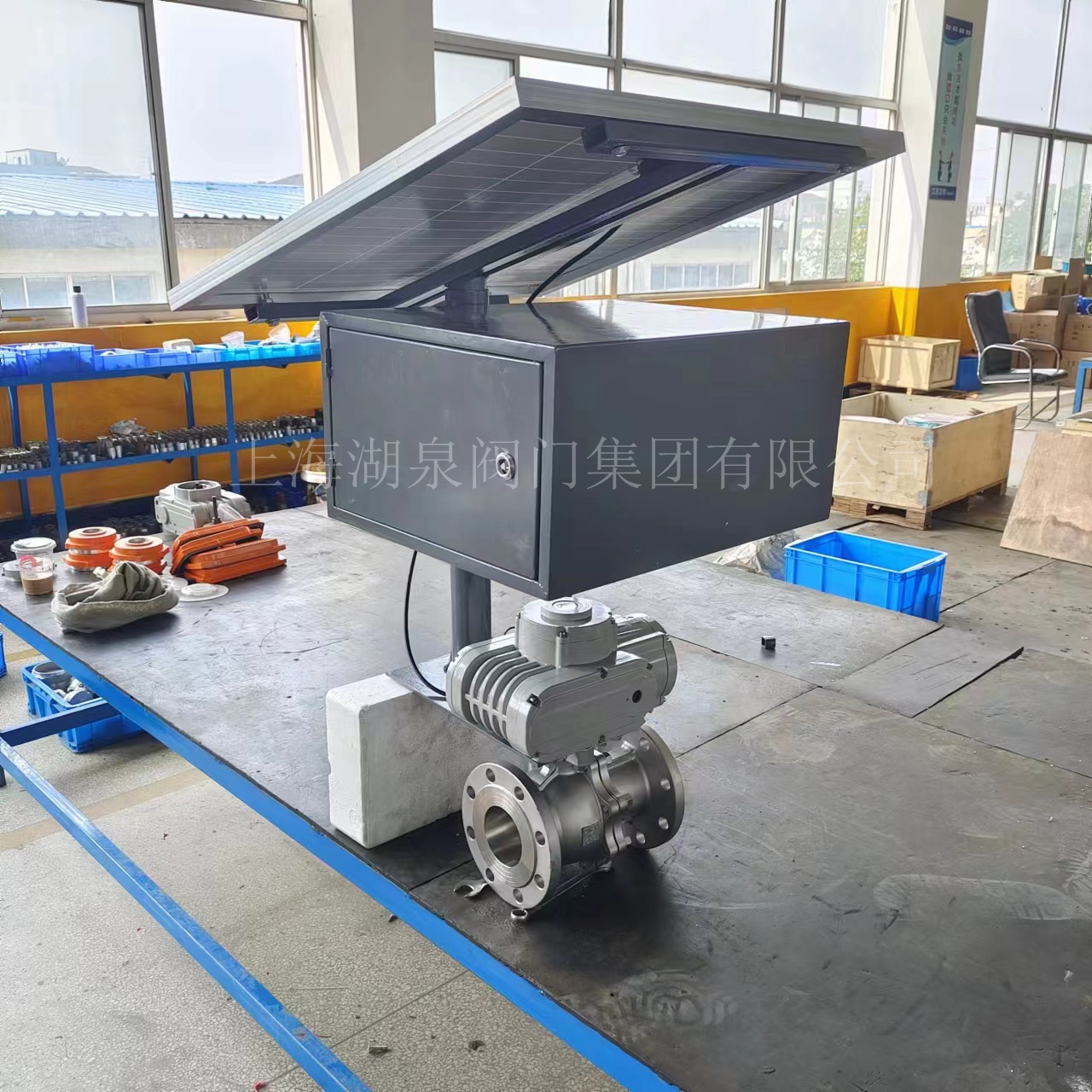

• ‌智慧农业灌溉‌：结合太阳能供电与无线网关，实现农田灌溉系统的远程定时、定量自动灌溉，支持手机APP一键操控。
• ‌食品与饮料加工‌：不锈钢材质符合卫生标准，用于果汁、乳制品等介质的无菌输送与控制。

五、 选型与安装建议

• ‌选型要点‌：

  • 根据介质特性选择阀体材质（如腐蚀性介质选316L不锈钢）和密封材质（高温选硬密封或PPL）。
  • 确认管道压力等级与阀门PN值匹配。
  • 明确控制需求：仅需开关控制可选开关型；需调节流量选调节型（带反馈信号）。
  • 确认通讯距离与布线环境，RS485总线需加装终端电阻，长距离传输建议使用屏蔽双绞线。

• ‌安装维护‌：

  • 安装前请清洁管道，去除焊渣、杂质，避免损伤密封面。
  • 阀门可水平或垂直安装，但执行器不宜朝下，以防雨水渗入。
  • 接线时务必确认电源相序与电压等级，通电状态下禁止手动操作。
  • 定期检查阀杆填料密封性，如有微漏可适当紧固压盖螺母。
