产品名称:截止阀J41W-100P DN65 PN10 GB/T32808|304|[ 2024-04-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、截止阀J41W-100P DN65产品介绍

    上海湖泉阀门集团有限公司截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。电动截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

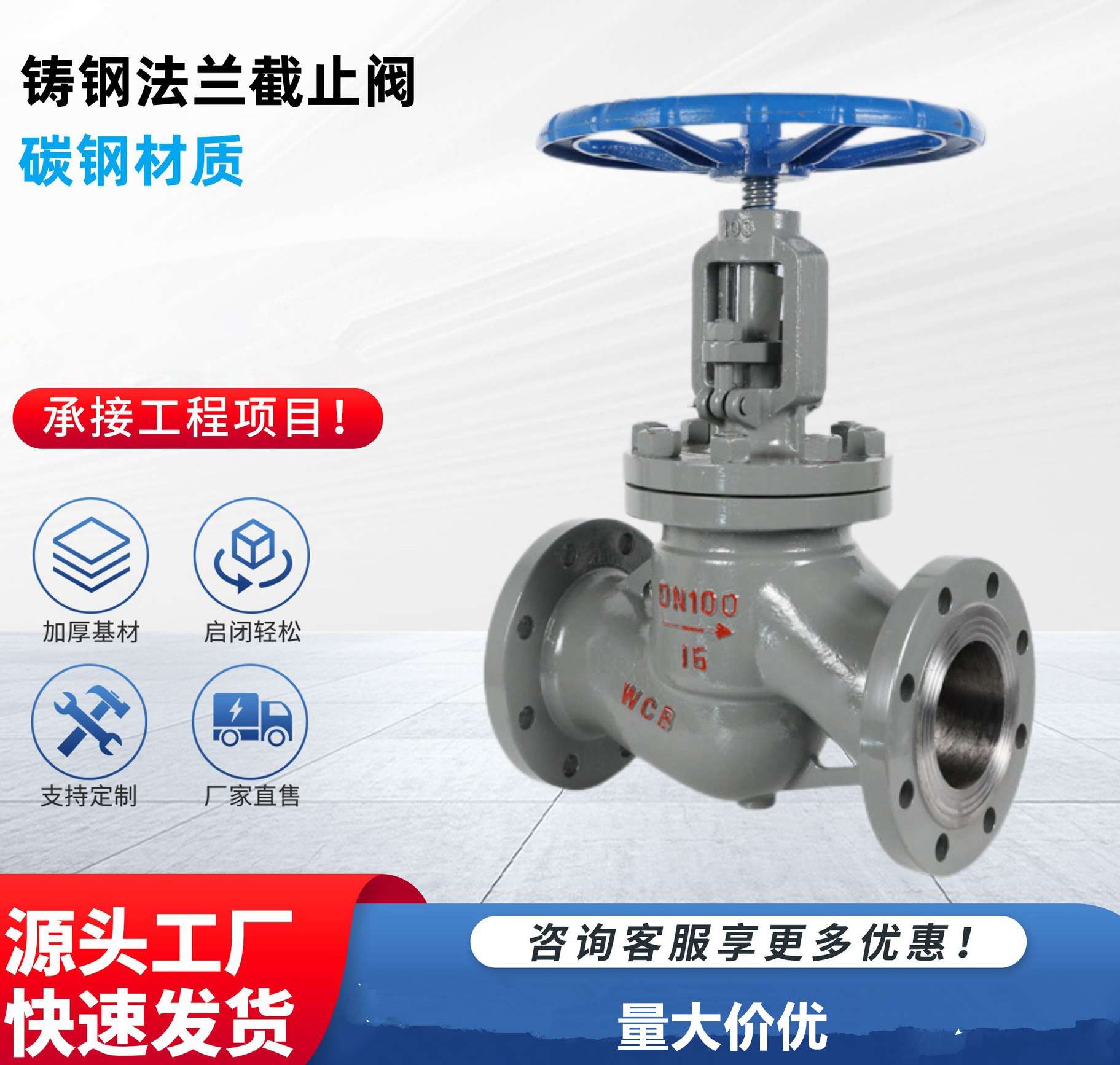

    截止阀

    二、截止阀J41W-100P DN65产品-执行标准

    设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
    GB122235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

    三、截止阀J41W-100P DN65产品压力试验

    公称压力 1.6 2.5 4.0 6.4 10.0 16.0
    强度试验 2.4 3.8 6.0 9.6 15.0 24.0
    水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
    上密封试验 1.8 2.8 4.4 7.0 11.0 18.0
    气密封试验 0.5-0.7

    四、截止阀J41W-100P DN65产品主要零件材料及性能

    体、盖、板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
    WCB 2Cr13 13Cr STL 木体材料 With Body Material 尼龙 Nylon 增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE ≤425 水 蒸汽 油品
    WC1 38CrMoAl 25Cr2MoV ≤450
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    ZGCr5Mo ≤200 硝酸类
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    ≤200 醋酸类
    ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
