产品名称:电动截止阀^DN80^J941H-25[ 2024-04-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、电动截止阀^DN80^J941H-25简介

    上海湖泉阀门集团有限公司电动截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质,一般不用于调节流量,截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损、擦伤,密封性较好,寿命较长。启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业,在蒸汽、水、油类介质的管路上作启闭用。

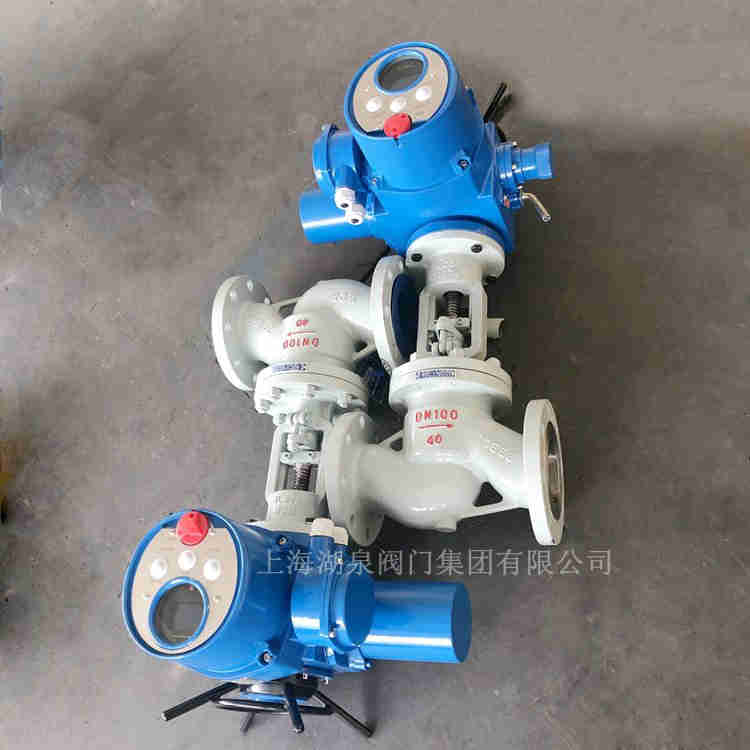

    电动截止阀

    二、电动截止阀^DN80^J941H-25主要技术参数

    电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。

    工作环境:

    环境温度:-20~+60℃(特殊订货-40~+80℃)。

    相对湿度:≤90%(25℃时)。

    防护类型:普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所,其中普通型用于户内;隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)

    防护等级:户外型和防爆型为IP65(特殊订货IP67)。

    工作制:短时15分钟(特殊订货30分钟)。

    三、电动截止阀^DN80^J941H-25特点

    1、阀体和阀盖连接形式:PN10-64采用栓接阀盖;PN64-320采用自压密封式阀盖。

    2、阀杆螺母:通常情况下,阀杆螺母材料采用ASTM A439 D2,同时可以根据用户要求采用铜合金等材料,对于大口径的截止阀,装滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。

    3、阀杆设计:采用整体锻造工艺制成,按照标准要求确定***小直径。

    4、阀盖垫片形式:PN10-64截止阀采用不锈钢石墨缠绕垫片;PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;PN160截止阀可采用金属环垫片,PN320截止阀采用自压密封金属环。

    5、电压AC380V电动铸钢截止阀结构特点:栓接阀盖,明杆支架和升降式阀杆金属封面。

    6、上密封座设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封,但这不作为在带压情况下更换填料的依据。
