产品名称: 防爆电动有导流孔平板闸阀[ 2023-04-23 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、防爆电动有导流孔平板闸阀产品介绍

    上海湖泉阀门集团有限公司 防爆电动有导流孔平板闸阀 系列型号:Z9b43(4)F(Y、H) 连接方式:法兰 结构形式:3-单闸板、4-双闸板 密封性质:H-合金钢、F-增强聚四氟乙烯、Y-硬质合金 公称通...该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。

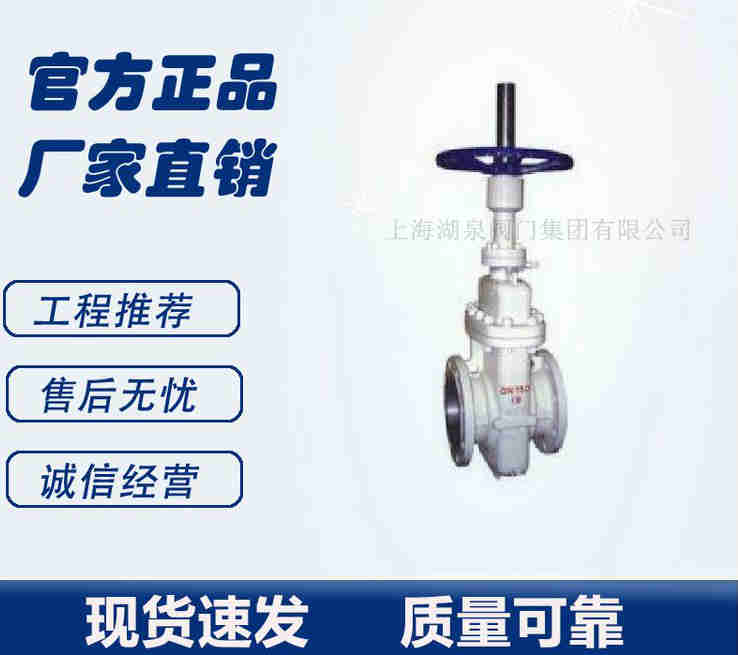

     防爆电动有导流孔平板闸阀
    电动带导流孔平板闸阀型号:Z943F    Z943Y     KZ943H      KZ944F     KZ944Y    KZ943H
     电动带导流孔平板闸阀通径:25mm——800mm
    电动带导流孔平板闸阀压力:150LB——2500LB     1.6MPa——25MPa
    电动带导流孔平板闸阀技术标准:
    设计标准按GB/T19672       API 6D
    结构长度按GB/T 19672      API 6D
    连接法兰按GB/T 9113        ASME B16.5
    试验与检验按JB/T 9092      AIP 598
    电动闸阀

    二、防爆电动有导流孔平板闸阀产品技术参数

    型号:Z9b43(4)F(Y、H)

    连接方式:法兰

    结构形式:3-单闸板、4-双闸板

    密封性质:H-合金钢、F-增强聚四氟乙烯、Y-硬质合金

    公称通径:DN100~1000mm,NPS4"~40"

    公称压力:PN1.0~16.0MPa,Class150~900Lb



    三、防爆电动有导流孔平板闸阀产品主要性能规范

    设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
    壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅级Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    四、防爆电动有导流孔平板闸阀产品主要零件材料

    阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM

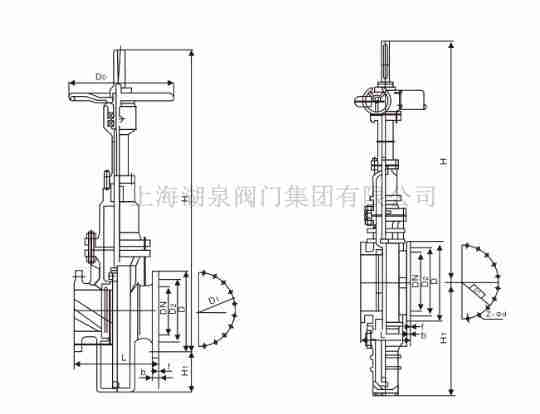

  • 1.6MPa DN L D D1 D2 Do f b H n-Φd
    凸面法兰
    RF
    Z43WF-16C
    Z543WF-16C
    Z643WF-16C
    Z943WF-16C
    50 178 160 125 100 250 3 16 584 4-Φ18
    65 190 180 145 120 250 3 18 634 4-Φ18
    80 203 195 160 135 250 3 20 688 8-Φ18
    100 229 215 181 155 300 3 20 863 8-Φ18
    125 254 245 210 185 350 3 22 940 8-Φ18
    150 267 280 240 210 350 3 24 1030 8-Φ23
    200 292 335 295 265 350 3 26 1277 12-Φ23
    250 330 405 355 320 400 3 30 1491 12-Φ25
    300 356 460 410 375 450 4 30 1701 12-Φ25
    350 381 520 470 435 500 4 34 1875 16-Φ30
    400 406 580 525 485 305 4 36 2180 16-Φ30
    450 432 640 585 545 305 4 40 2440 20-Φ34
    500 457 705 650 608 305 4 44 2860 20-Φ41
    600 508 840 770 718 305 5 48 3450 20-Φ41
    700 610 910 840 788 305 5 50 3960 24-Φ41
    800 660 1020 950 898 305 5 52 4550 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 28-Φ18
    2.5MPa 50 178 160 125 100 250 3 20 584 4-Φ18
    凸面法法
    RF
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25
    65 190 180 145 120 300 3 22 634 8-Φ18
    80 203 195 160 135 350 3 22, 388 8-Φ18
    100 229 230 190 160 350 3 24 863 8-Φ23
    125 254 270 220 188, 350 3 28 940 8-Φ25
    150 267 300 250 218 400 3 30 1030 8-Φ25
    200 292 360 310 278 450 3 34 1277 12-Φ25
    250 330 425 370 332 500 3 36 1491 12-Φ30
    300 356 485 430 390 305 4 40 1701 16-Φ30
    350 381 550 490 448 305 4 44 1875 16-Φ34
    400 406 610 550 505 305 4 48 2180 16-Φ34
    450 432 660 600 555 305 4 50 2440 20-Φ34
    500 457 730 660 610 305 4 52 2860 20-Φ41
    600 508 840 770 718 305 5 56 3450 20-Φ41
    700 610 955 875 815 305 5 60 3960 24-Φ48
    800 660 1070 990 930 305 5 64 4550 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 28-Φ48

  •  防爆电动有导流孔平板闸阀
