产品名称:不锈钢电动球阀q911f[ 2020-08-25 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一.不锈钢电动球阀q911f产品介绍

    上海湖泉阀门厂家生产的不锈钢电动球阀q911f采用一体化结构,有输入控制信号(4~20mA DC或1~5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通..。Q911内螺纹电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。可以免费提供报价选型方案,10年的经验报价。让您买的放心,用的安心。我们还提供售后保障,解决您的后.适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

    二、不锈钢电动球阀q911f产品特点

    引进的先进工艺,结构合理、造型美观。采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。

    三、不锈钢电动球阀q911f产品主要技术参数

    阀体
    阀体形式 内螺纹精铸阀体
    公称通径 DN6~100mm
    公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
    连接形式 管螺纹(G)、锥螺纹(NPT)
    阀盖形式 一体式
    压盖型式 压帽拧紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    阀内件
    阀芯形式 O型球型阀芯
    流量特性 快开特性
    执行机构
    执行器型号 DSR、3810R、DZW、HQ、PSQ电动执行机构
    主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
    防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
    环境温度:-25~+70℃、环境湿度:≤95%

    四、不锈钢电动球阀q911f产品主要零件材料

    1 左阀体 WCB、CF8、CF8M、CF3M
    2 阀座 PEFE、PPL、304、316
    3 球体 WCB、CF8、CF8M、CF3M
    4 密封圈 PTFE/金属石墨缠绕垫片
    5 右阀体(中阀体) WCB、CF8、CF8M、CF3M
    6 阀杆 2Cr13304、316、316L
    7 填料压盖 WCB、CF8、CF8M、CF3M

    产品售后服务:
    ①质保期为收货验货起12个月,实行"三包“服务(包退、包换、包修)。
    ②产品服务期内,可以咨询本公司工程师,提供对口服务,以便进一步提高产品质量。
    ③对用户的投诉问题,会快速作出反应,并安排售后。
    ◆ 如有任何疑问.您可以致电给我们或登录我们,我们一定会尽心尽力为您提供优质的服务。


  • 五、不锈钢电动球阀q911f 主要外形连接尺寸

    公称通径 内螺纹连接
    mm inch D L H G A 重量(Kg)
    10 3/8 10 60 57 3/8〃 95 0.34
    15 1/2 15 75 68 1/2〃 110 0.47
    20 3/4 20 80 70 3/4〃 110 0.68
    25 1 25 90 80 1〃 140 1.2
    32 11/4 32 110 85 11/4〃 140 1.9
    40 11/2 38 125 100 11/2〃 180 2.7
    50 2 50 144 110 2〃 180 3.9
    65 21/2 64 186 130 21/2〃 200 7.1
    80 3 78 206 150 3〃 250 11.5
    100 4 98 240 170 4〃 250 20.5

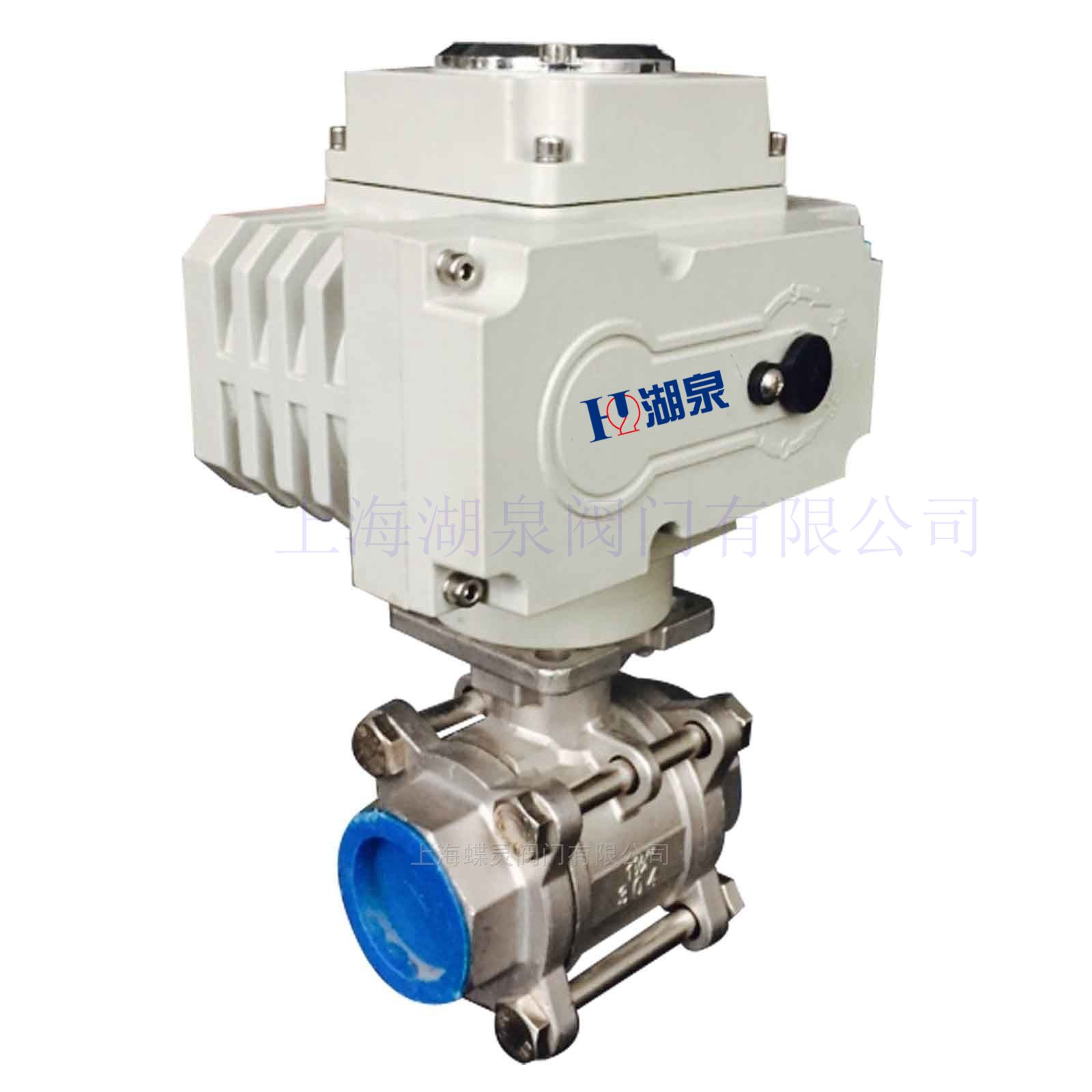

  • 六、不锈钢电动球阀q911f产品图

    不锈钢电动球阀q911f
