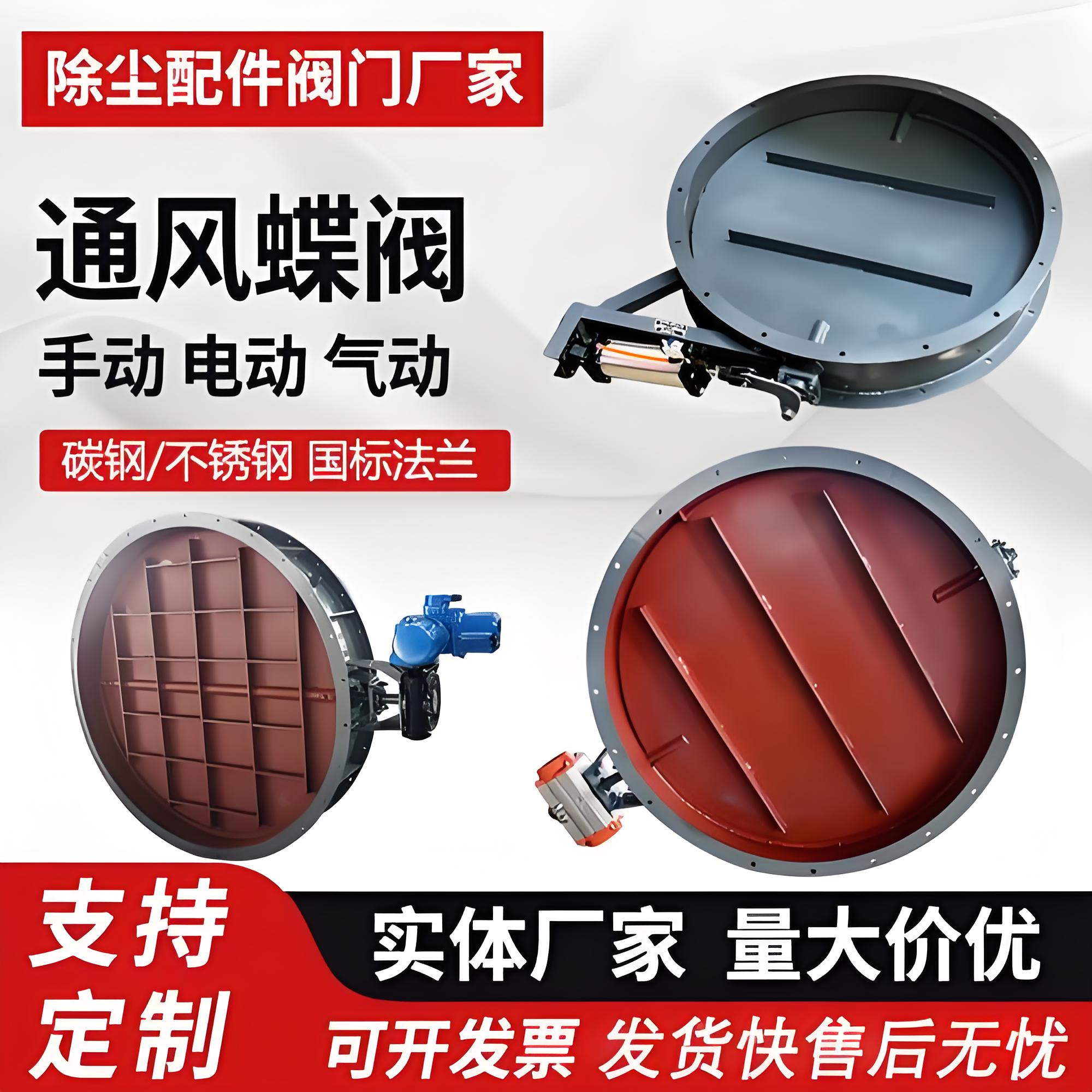

上海湖泉阀门集团有限公司除尘管道风量调节阀（亦称通风蝶阀、尘气蝶阀）是专为工业通风除尘系统设计的流体控制装置，主要用于含尘气体、烟气及空气管道的流量调节与切断。该设备在冶金、矿山、水泥、化工、发电及环保工程等领域应用广泛，是保障除尘系统高效运行、实现风量平衡的关键组件。

一、 产品概述

除尘管道风量调节阀属于非密闭型或半密闭型蝶阀结构，主要解决大口径、低压差工况下的介质分流、合流及流向切换问题。其核心功能在于通过改变阀内叶片的开启角度，精确控制管道内的气体流量，或在需要时完全切断气流，以满足工艺生产及环保排放的要求。

二、 主要技术参数

• ‌公称通径‌：DN50 ～ DN2000mm（部分特殊定制可达更大口径）。
• ‌公称压力‌：0.1 ～ 0.6MPa（常规低压工况），部分高压型号可达1.0-1.6MPa。
• ‌适用温度‌：常规型 -10℃ ～ 250℃；特殊耐高温型可达 450℃。
• ‌适用介质‌：含尘烟气、空气、煤气、冷/热风气体等。
• ‌泄漏率‌：普通型相对漏风量约5%；高密封型（如密闭型）泄漏量可控制在0.5%以内。

三、 结构特点与设计优势

• ‌耐磨耐腐结构‌：针对含尘介质的冲刷特性，阀体及叶片常采用耐磨钢板焊接或特殊合金材料制造。部分高端型号采用上装式结构，减少连接螺栓，增强高压大口径下的可靠性。
• ‌防卡死设计‌：蝶板与阀体间设有膨胀间隙，有效防止因热胀冷缩导致的阀门卡死现象，确保在高温工况下动作灵敏。
• ‌多样化叶片形式‌：
  • ‌对开多叶式‌：气流分布均匀，有利于维持管道压力稳定，调节性能好。
  • ‌单叶蝶板式‌：结构简单，启闭力矩小，适用于大流量场合。
• ‌密封性能优化‌：提供平面硬密封、斜面硬密封及硅胶软密封等多种选择，兼顾耐用性与气密性。

四、 驱动与控制方式

为适应不同自动化程度的需求，风量调节阀支持多种执行机构配套：

• ‌手动调节‌：通过手柄或蜗轮蜗杆机构进行本地操作，适用于无需频繁调节的场合。
• ‌电动调节‌：支持弹簧复位、双位控制及连续调节，可接入DCS或PLC系统实现远程自动控制。
• ‌气动/液动驱动‌：响应速度快，适用于需要快速切断或紧急联动的工况。
• ‌智能控制‌：部分型号支持远程PID调节与故障自诊断功能。

五、 应用领域

• ‌工业除尘‌：冶金高炉、水泥窑头窑尾、矿山破碎车间的含尘气体管道。
• ‌环保工程‌：废气处理系统、烟气调质装置、脱硫脱硝管道。
• ‌能源化工‌：煤气管道、工业炉窑通风系统、石油化工流程管道。
• ‌其他场景‌：电站锅炉引风机入口、玻璃熔炉排烟系统等。

六、 选型建议

在选择除尘管道风量调节阀时，应重点考虑介质的含尘浓度、温度变化范围及管道压力损失要求。对于高磨损工况，建议选用耐磨型衬板或特殊硬化处理叶片；对于需精确控风的环保排放口，推荐选用对开多叶式配合电动连续调节执行器，以实现高精度的风量平衡。
