产品名称：电动闸阀Z941H-25C-500（规格型号说明书）[ 2023-11-20 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动闸阀Z941H-25C-500（规格型号说明书）介绍

    上海湖泉阀门集团有限公司 电动闸阀Z941H-25C-DN500:PN25压力,口径DN500口径,电动开关,法兰连接,(国标),明杆楔式闸阀,密封面为Cr13系列不锈钢,安装位置与管道垂直安装,严禁倒..是由多回转电动执行器与法兰闸阀组成,主要用来接通或截断管路中的介质,它适用的压力、温度及口....是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力...电动闸阀广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

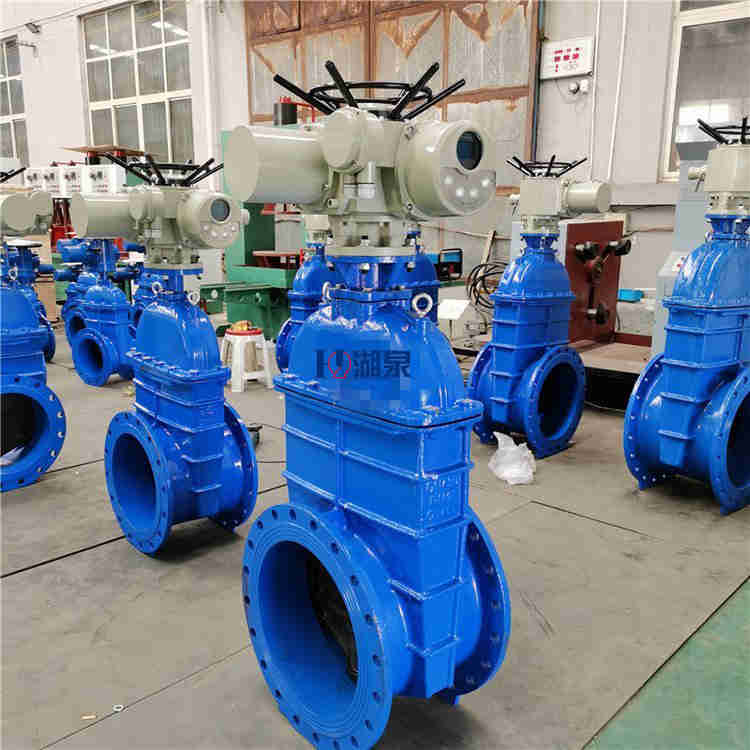

    电动闸阀Z941H-25C-500（规格型号说明书）

    二、电动闸阀Z941H-25C-500（规格型号说明书主要零件材料

    阀体、阀盖

    阀板

    阀座

    阀杆

    填料

    适用介质

    适用温度(≤℃)

    WCB

    WCB D507MO

    D577

    2Crl3

    柔性石墨

    水、油品、蒸汽

    425

    ZGlCr5MO

    ZGlCr5M0Stellite12

    1Crl8Ni9Stellite6

    25Cr2M01VA

    柔性石墨

    水、油品、蒸汽

    550

    ZGlCrl8Ni9Ti

    Crl了Ni2

    1Crl8Ni9Stellite6

    1Crl8Ni9Ti

    PTFE

    硝酸类、碱类

    200

    ZG00Crl7Nil4M02

    316LStellite12

    316L Stel1ite6

    316L

    PTFE

    尿素、甲铵液、磷酸

    200




  • 1.6MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720
    2.5MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720
    4.0MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600
    6.4MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
    W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800
    10.0MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
    W mm 120 120 160 180 240 280 320 360 400 450 560 640 720
    16.0MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
    L mm 170 190 210 230 240 300 340 390 450 525 600 750
    H mm 175 180 210 230 350 359 373 435 500 614 674 818
    W mm 120 120 140 160 200 240 280 320 360 400 400 450
