F943X-0.5 DN600电动盲板阀安装调试与维护保养手册
[ 2026-09-22 ]
F943X-0.5 DN600 电动盲板阀安装调试与维护保养手册
1. 产品概述

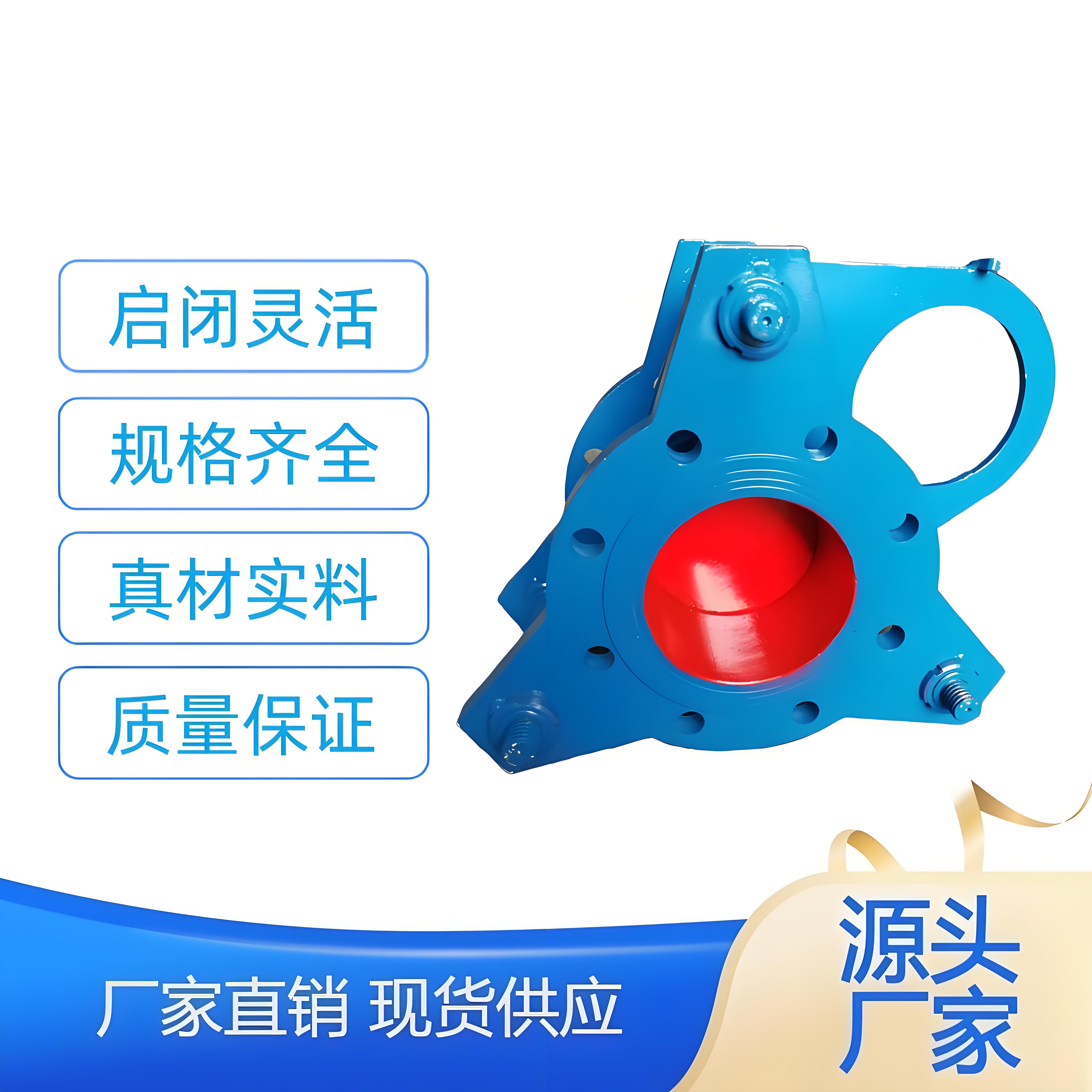

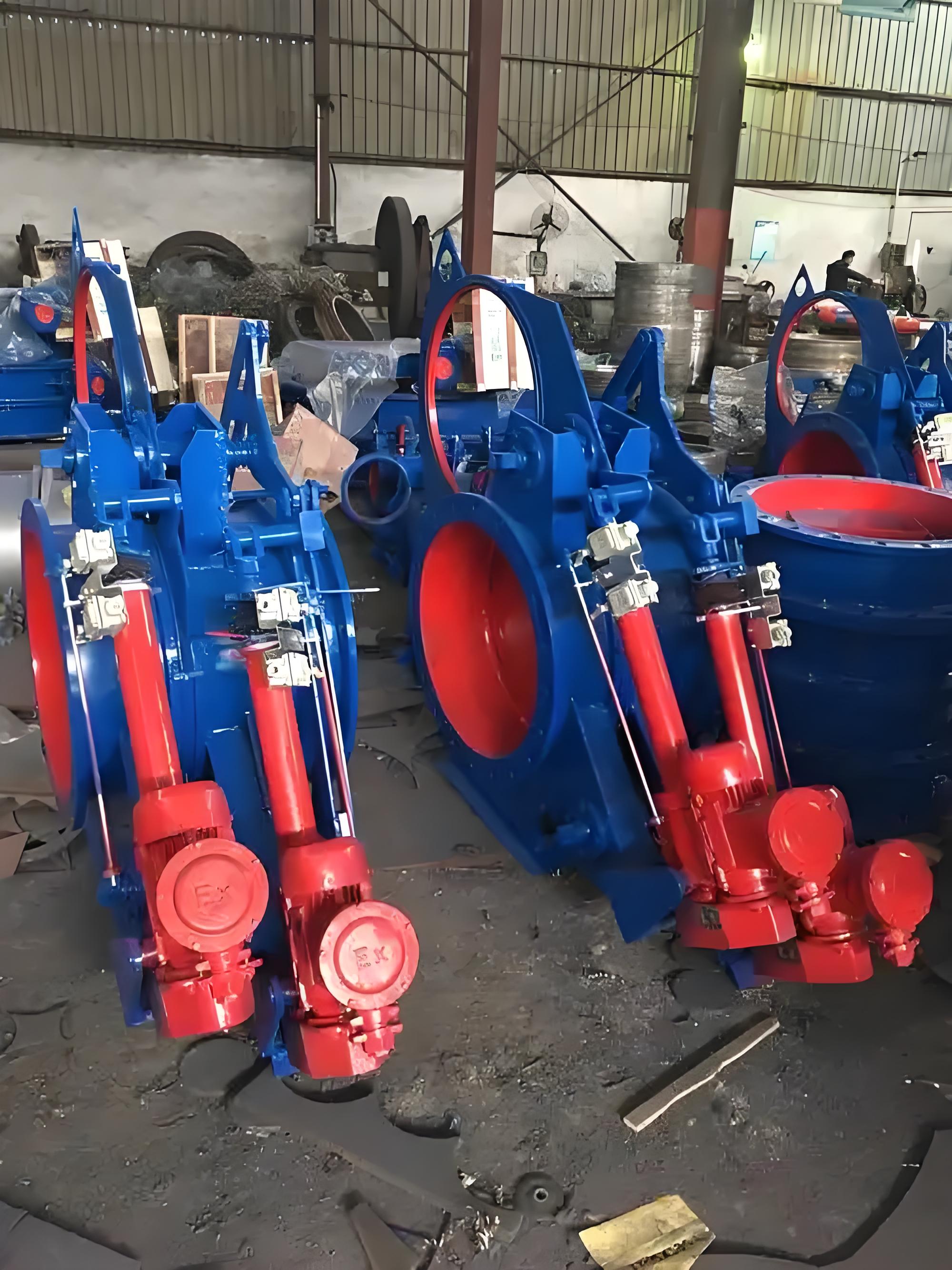

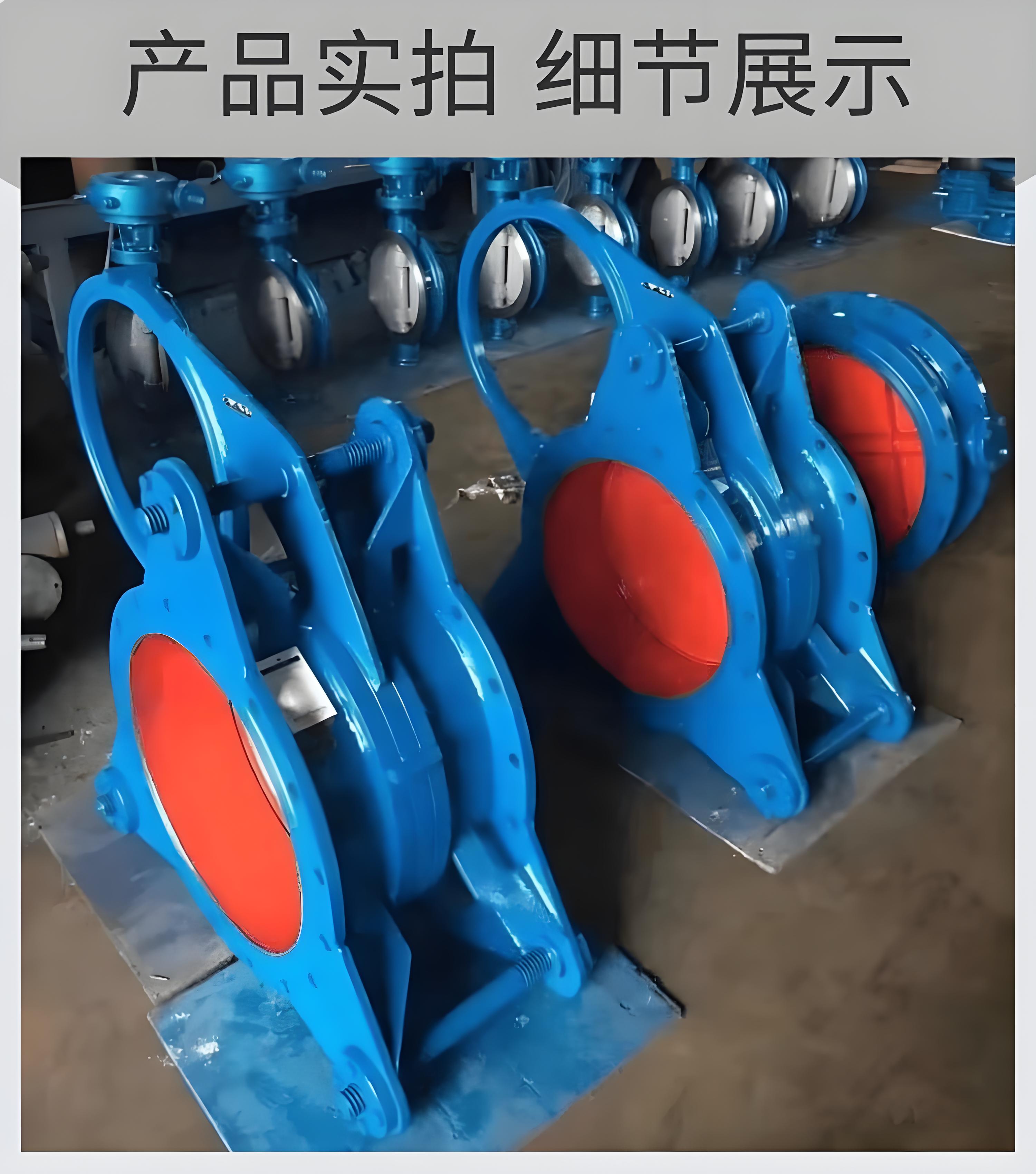

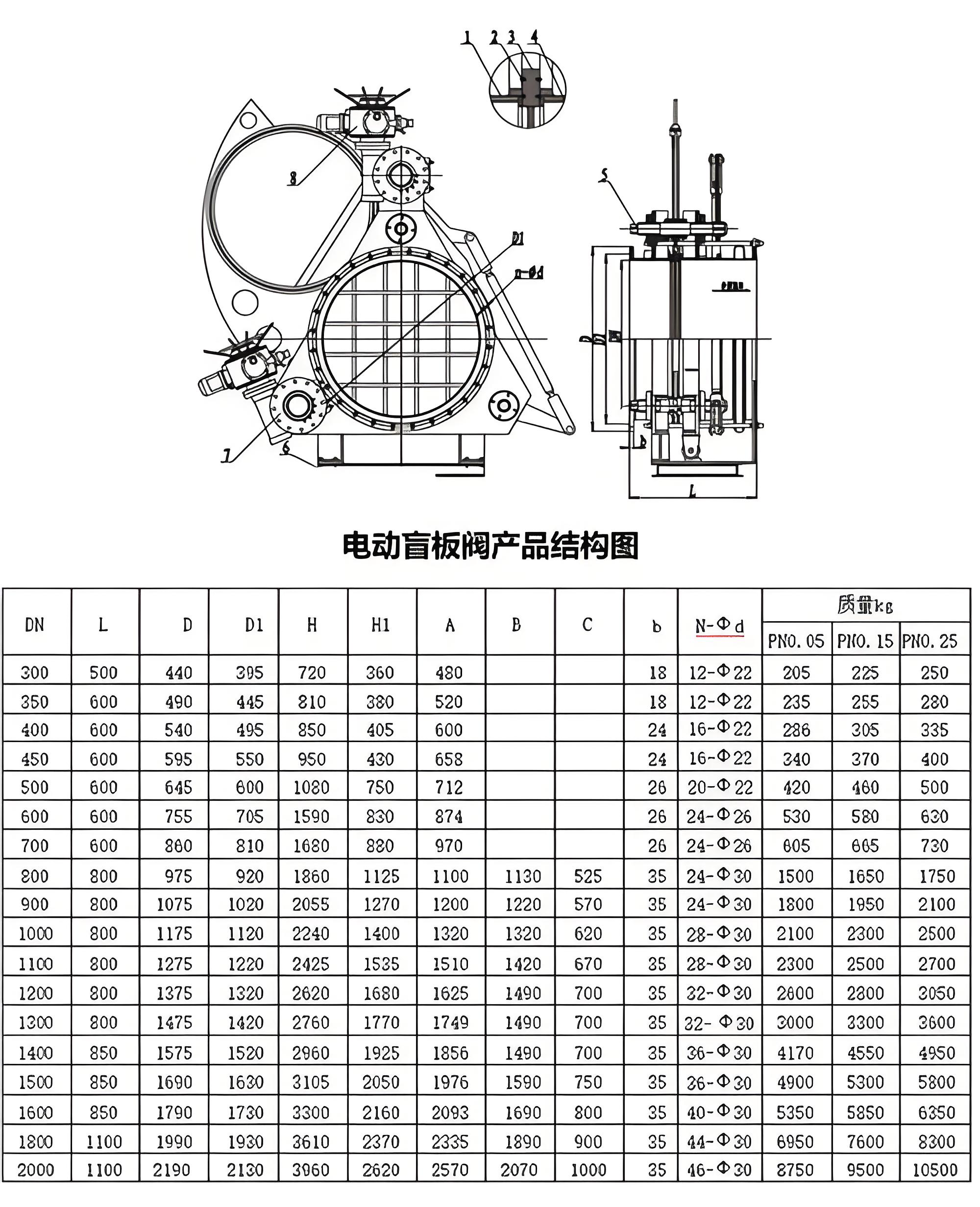

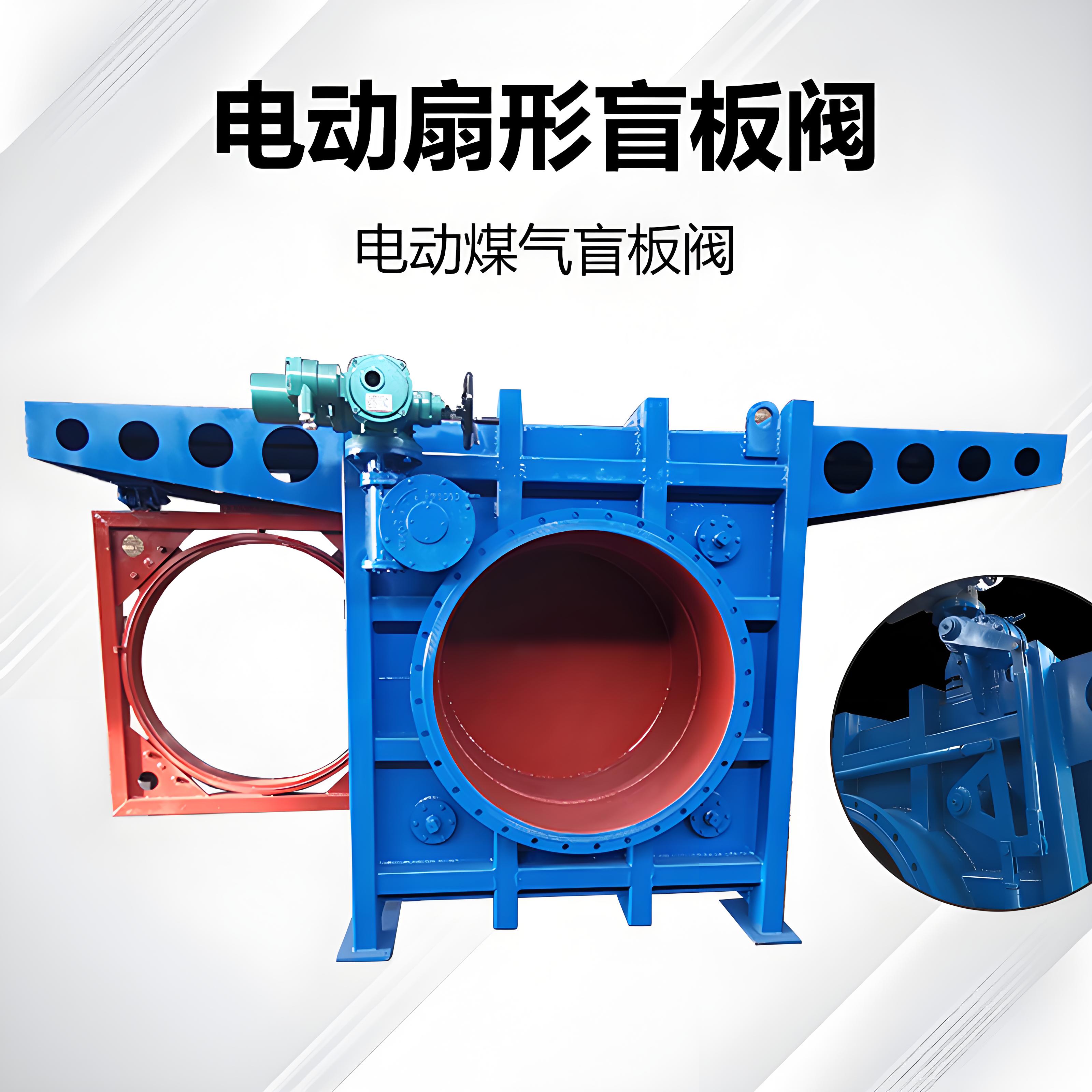

F943X-0.5 DN600 电动扇形盲板阀（又称电动眼镜阀）是一种用于管道气体绝对切断的安全设备，符合 GB6222《工业企业煤气安全规程》及 GB9115 等工业标准。该阀门主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置和电动夹紧装置组成。采用三点式锁紧结构，密封部位为不锈钢与橡胶密封圈组成的柔性密封副，适用于煤气、有毒有害及易燃易爆气体的管路隔断。
主要技术参数：
* 型号： F943X-0.5
* 公称通径： DN600
* 公称压力： 0.05 MPa (注：根据型号后缀0.5通常指0.05MPa或0.5bar，具体需核对铭牌，此处参考通用低压盲板阀标准)
* 适用介质： 煤气、空气、烟气等
* 驱动电源： AC 380V 50Hz（防爆型电机）
* 启闭时间： ≤60秒
* 结构特点： 丝杆螺母夹紧机构，自锁性好；密封圈设于闸板上，便于更换。
2. 安装前准备与检查
1. 资料核对： 确认阀门型号、规格、适用介质及温度是否与管道设计要求一致。检查阀门指示箭头方向是否与介质流向一致。
2. 外观检查： 检查阀门在运输过程中是否有损坏，密封面是否清洁，无杂物、灰尘或焊渣。
3. 管道清理： 安装前必须彻底清除管道内的焊渣、油污及杂物，防止划伤密封圈。检查管道内堆焊部分是否影响阀门最大外径的运动空间。
4. 基础固定： 阀门底座必须固定在坚固的钢制平台或水泥基础上。安装完毕后，必须制作支架固定阀门底座，确保阀门动作时受力于支架而非管道，避免管道应力传递至阀体。
5. 同轴度要求： 连接管道的中心不同轴度应≤3mm，法兰端面应平行。
3. 电气接线与调试
警告： 电气接线必须由持证电工操作，并确保电源已切断。
1. 手动预置： 通电前，先通过手动方式（如旋转链轮或使用扳手）将阀门运行至半开位置（约30%-50%行程）。
2. 接线检查： 按照电气原理图连接电源线及控制线。确认电机相序正确，接地良好。
3. 点动调试：
* 接通电源，使用“点动”方式操作。
* 首先测试夹紧/松开装置：确认左右阀体能顺利位移，使阀体与闸板脱离或贴合。
* 其次测试闸板驱动装置：确认扇形闸板旋转方向正确（开启或关闭）。
* 关键步骤： 必须确认行程开关和转矩限制器工作有效。若发现信号显示方向与实际动作方向不一致，应立即断电调整电机相序，严禁强行运行，以免损坏阀门或造成事故。
4. 限位调整： 调整开、关位置的限位开关，确保阀门全开时闸板完全移出流道，全关时夹紧力达到设定值且密封严密。
4. 操作规程
核心原则： 严格遵循“松开——切换——夹紧”的顺序。
4.1 开启过程
1. 安全确认： 确认阀前蝶阀已关闭（如需隔离介质），现场通风良好，阀板下方无人站立。
2. 松开阀体： 启动电动夹紧装置，使左右阀体向两侧位移，直至阀体与闸板完全脱离，密封副分开。
3. 切换闸板： 启动电动驱动装置，带动扇形闸板旋转至全开位置。
4. 夹紧阀体： 再次启动电动夹紧装置，使左右阀体复位并夹紧，检查限位开关是否动作到位。
4.2 关闭过程
1. 前置操作： 先关闭盲板阀前的切断阀（如煤气蝶阀），并进行必要的泄压或通风处理。
2. 松开阀体： 启动电动夹紧装置，使左右阀体位移，阀体与闸板脱离。
3. 切换闸板： 启动电动驱动装置，带动扇形闸板旋转至全关位置。
4. 夹紧密封： 启动电动夹紧装置，将左右阀体紧紧压在闸板上，形成密封。检查夹紧到位信号。
注意： 在两个夹紧装置未完全松开前，严禁启动闸板驱动装置进行切换，否则会严重损坏机械结构。
5. 维护与保养
1. 日常巡检：
* 检查电动装置外壳是否完好，接线盒密封是否良好。
* 观察阀门运行时是否有异常噪音或振动。
* 检查密封面是否有介质泄漏。
2. 定期润滑：
* 每3-6个月对丝杆、螺母及传动齿轮加注适量的润滑脂，保持运动部件灵活。
* 检查波纹管是否有变形或破损，确保其伸缩补偿功能正常。
3. 密封圈维护：
* 定期检查橡胶密封圈的老化情况。若发现硬化、裂纹或磨损，应及时更换。
* 更换密封圈时，需将闸板转至便于操作的位置，拆卸旧圈后清理槽口，安装新圈时确保平整无扭曲，不得与阀体发生硬摩擦。
4. 电气维护：
* 定期清理电气控制箱内的灰尘。
* 检查行程开关和转矩开关的灵敏度，必要时重新校准。
5. 长期停用：
* 若阀门长期不使用，应处于全关夹紧状态或全开状态（视工艺要求而定，通常建议全关以保护密封面，但需定期活动以防卡死）。
* 存放于干燥通风处，定期对裸露金属表面进行防锈处理。
6. 安全注意事项
1. 介质外溢风险： F943X为敞开式结构，左右阀体松开时介质可能外溢。操作前必须确认上游切断阀已关闭，并采取通风、检测CO浓度等安全措施。
2. 人员安全： 阀门动作期间，严禁人员站在阀板下方或运动部件附近。检修时必须悬挂“正在检修”警示牌，并执行挂牌上锁制度。
3. 防爆要求： 在易燃易爆气体环境中，严禁带电打开电气箱盖，必须使用防爆工具进行操作。
4. 紧急处理： 若发生停电或电气故障，可使用手动装置进行应急操作。手动操作时需两人配合，一人操作一人监护，确保动作同步。
7. 常见故障及排除
| 故障现象 | 可能原因 | 排除方法 |
| :--- | :--- | :--- |
| 阀门无法动作 | 电源未接通；电机烧毁；控制电路故障 | 检查电源及保险丝；测量电机电阻；检查控制线路 |
| 夹紧不到位 | 丝杆缺油卡滞；限位开关失调；异物阻碍 | 清理异物并润滑；重新调整限位开关 |
| 密封泄漏 | 密封圈损坏；夹紧力不足；密封面有杂质 | 更换密封圈；调整夹紧力矩；清理密封面 |
| 噪音过大 | 轴承损坏；齿轮磨损；缺少润滑 | 更换轴承或齿轮；加注润滑脂 |
备注： 本手册为通用指导文件，具体操作请结合现场实际工况及设备厂家提供的专用说明书执行。涉及煤气等危险介质作业时，必须严格遵守《工业企业煤气安全规程》。
