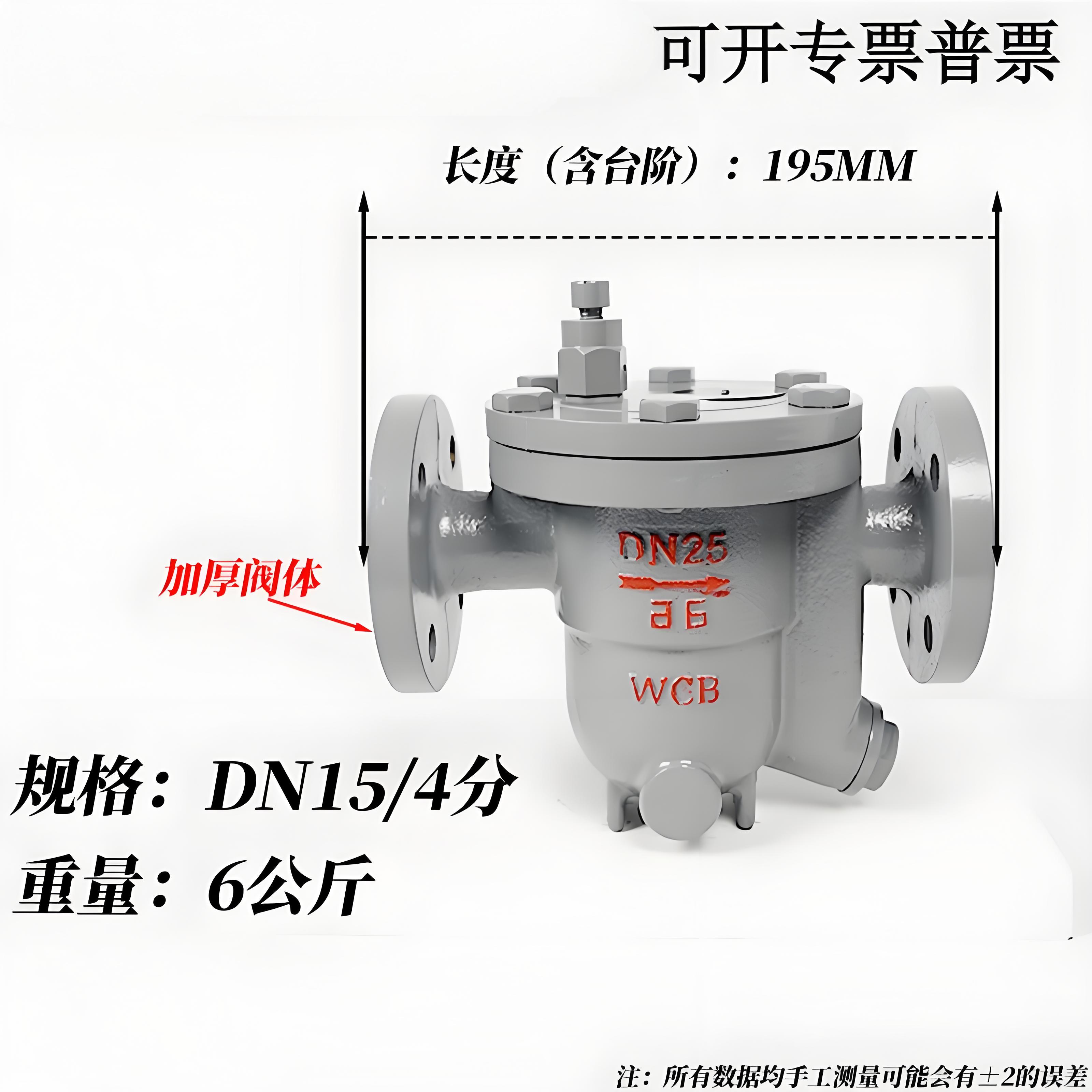

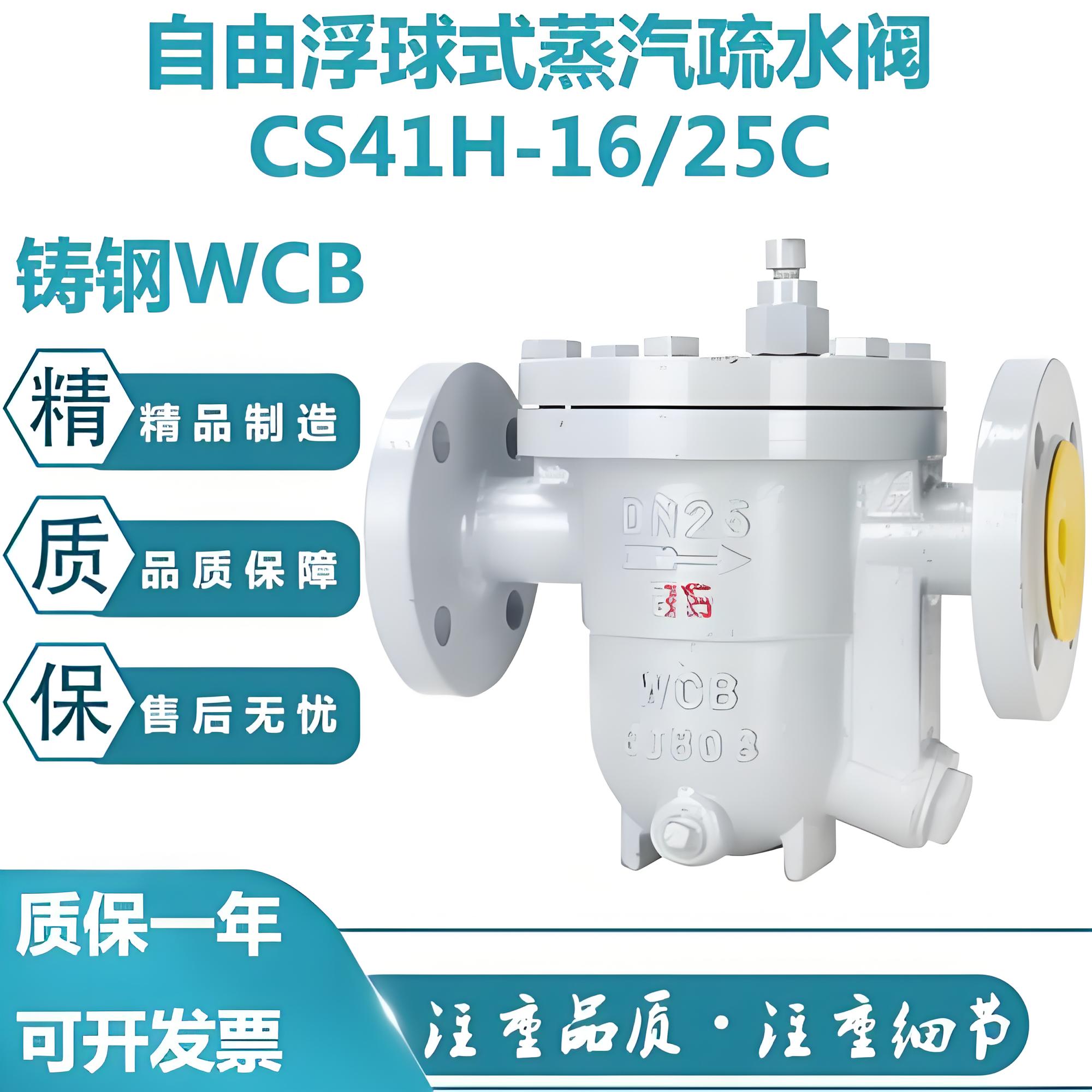

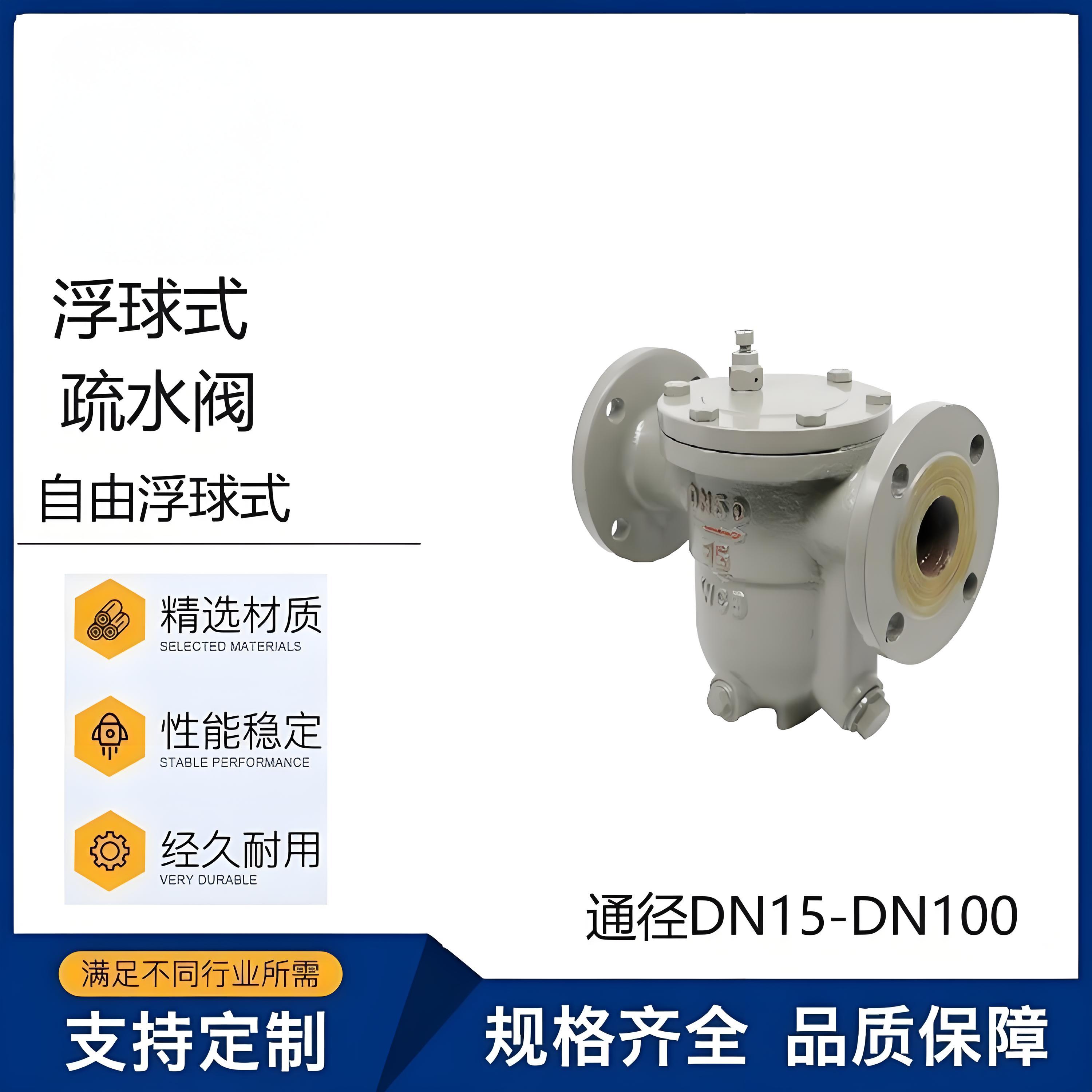

疏水阀\CS41H-40 DN25工作原理及安装示意图

[ 2025-06-20 ]

‌ CS41H-40 DN25疏水阀的工作原理‌是基于浮力原理和温度感应原理。该疏水阀内部有一个精细研磨的不锈钢空心浮球，这个浮球既是浮子也是启闭件。当管道内出现空气和低温冷凝水时，手动排空气阀会迅速排除不凝结气体，疏水阀开始进入工作状态。随着低温冷凝水流进疏水阀，凝结水的液位上升，浮球也随之上升，从而开启阀门。当装置温度上升到饱和温度时，自动排空气阀已经关闭，装置进入正常运行状态。此时，凝结水减少，液位下降，浮球随液位升降调节阀孔流量。当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。由于阀座总处于液位以下，形成水封，实现水、汽自然分离，达到无蒸汽泄漏的效果‌。

结构特点

CS41H-40 DN25疏水阀的结构简单，内部只有一个不锈钢空心浮球，无易损零件，使用寿命长。其阀座总处于液位以下，形成水封，无蒸汽泄漏。此外，该疏水阀还具有自动排空气功能，能够在装置启动时迅速排除不凝结气体，确保设备高效运行‌。

应用场景

CS41H-40 DN25疏水阀适用于各种需要高效排水的场合，特别是在蒸汽系统和热交换器中表现优异。其优良的密封性和耐久性使其在大型设备和换热站设备中特别适用，能够确保系统的稳定运行和高效排水‌。

主要零件材料

主要零件	材料
阀体	碳钢
阀盖	碳钢
阀座	不锈钢
过滤器	不锈钢

主要外型及连接尺寸

尺寸	型号	CS11H-16C
	口径DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

产品型号	口径	尺寸
产品型号	DN	L	H	D	D1	D2	b	f	Z-Φd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-Φ14
	20	195	200	105	75	55	14	2	4-Φ14
	25	215	225	115	85	65	14	2	4-Φ14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-Φ14
	32	270	250	135	100	78	16	2	4-Φ18
	40	280	290	145	110	85	16	3	4-Φ18
	50	290	300	160	125	100	16	3	4-Φ18
CS41H-16/25C-F	50	410	380	160	125	100	16	3	4-Φ18
	65	410	380	180	145	120	18	3	4-Φ18
	80	430	420	195	160	135	20	3	8-Φ18
	100	430	440	215	180	155	20	3	8-Φ18
	125	480	510	245	210	185	22	3	8-Φ18
	150	480	510	280	240	210	24	3	8-Φ23
