电动调节阀门工作原理及结构图

[ 2022-08-19 ]
上海湖泉阀门集团有限公司电动调节阀门工作原理是由电动执行器与调节阀阀体两部分组成,通过接收自动化控制系统的信号来驱动阀门,改变阀芯和阀座之间的截面积大小控制,管道介质的流量、温度、压力等工艺参数,来实现远程自动控制。电动调节阀门是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高,正被越来越多的应用在各种工业生产领域中。

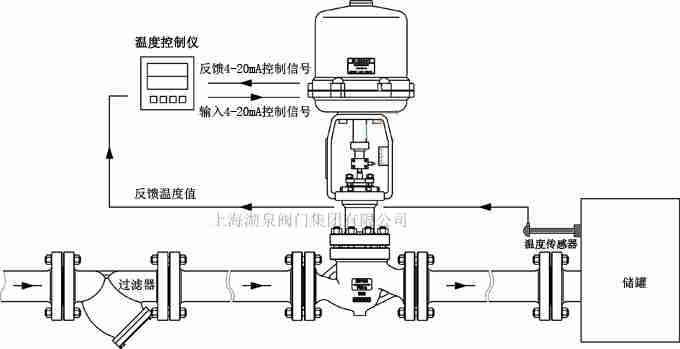

 电动调节阀门工作原理及结构图
与传统的气动调节阀相比具有明显的优点:节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。
由电动执行机构和调节阀连接组合后经过调试安装构成电动调节阀。
工作电源:AC220V 380V、DC24V等电压等级。
通过接收工业自动化控制系统的信号(如:4~20mA、0~10V)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。
电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。
电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。

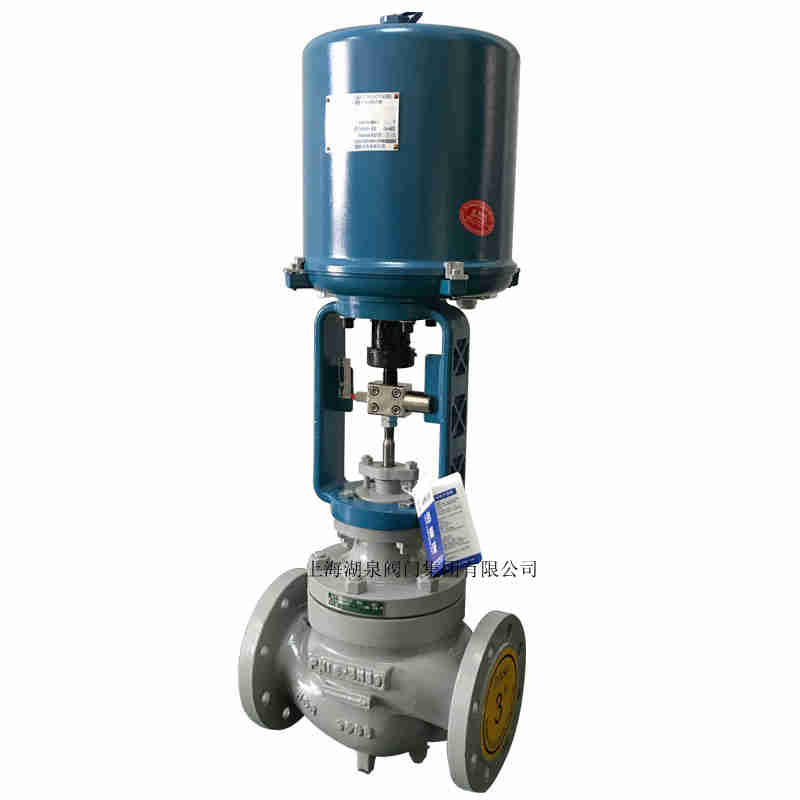

 电动调节阀
电动调节阀是由电动机和调节阀组成。电动调节阀的工作原理是:当控制器发出电信号后,电动机通电旋转,带动阀芯上下移动,以实现阀门的开启、关闭、开大和关小动作。当阀芯到达极限位置时,通过轴上的凸轮,使相应的限位开关断开,使电动机断电。
电动调节阀按照传动方式分有直动型和减速型,按结构可分为直通双座阀、直通单座阀和三通阀三种。

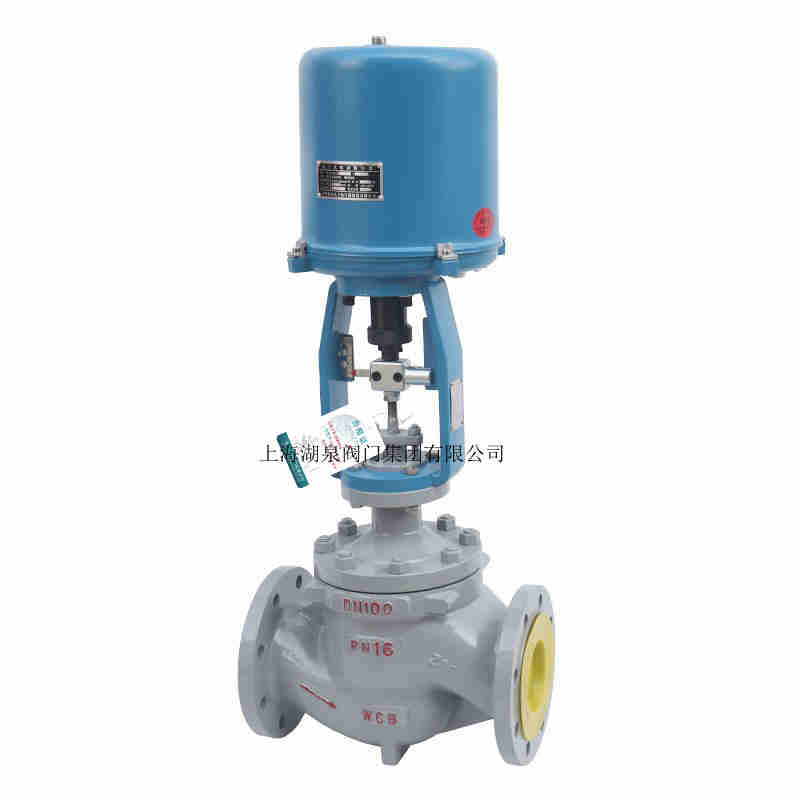

 电动调节阀厂家
电动机直接带动阀门的阀芯工作的电动调节阀称为直动型电动调节阀;电动机通过减速机构带动阀门的阀芯工作的电动调节阀称为减速型电动调节阀。
直通双座阀的结构如图7-4所阀示体,内有两个阀芯和两个阀座,流体从上下阀座流出。直通双座阀的特点是:采用了两个阀芯,上下阀芯所受到的流体的推力大小几乎相等而方向相反,阀芯受到的不平衡力很小。因此,适合于阀前后压差大的场合。
直通单座阀,阀体内只有一个阀芯和一个阀座,流体对阀芯的推力是单面作用的,不平衡力大,因此,直通单座阀仅适用于流体阀前后压差小的场合。

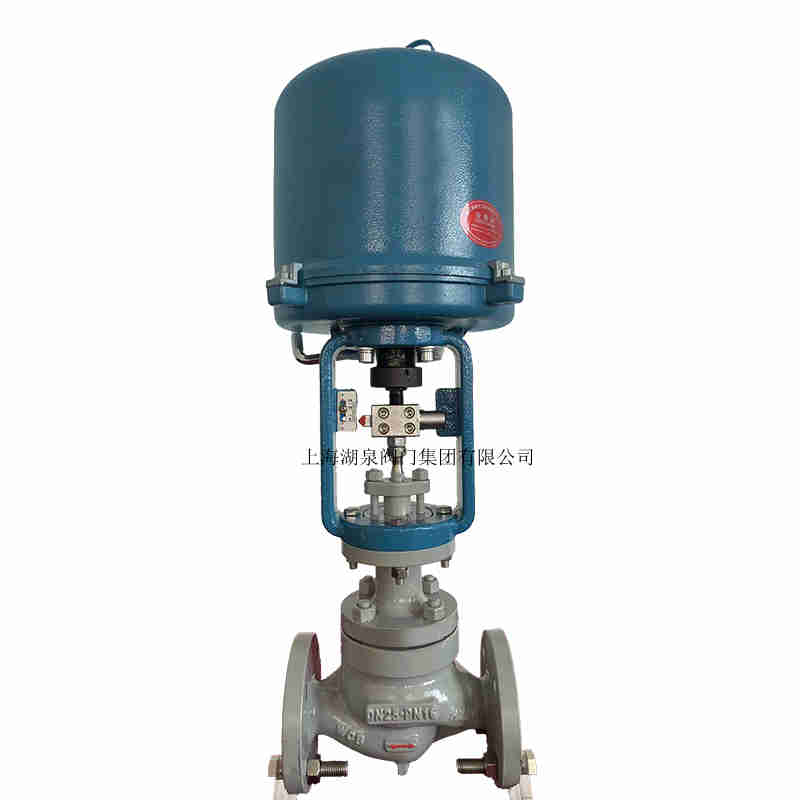

 电动调节阀原理

电动调节阀按照传动方式分有直动型和减速型;按结构可分为直通双座阀、直通单座阀和三通阀三种。 电动机直接带动阀门的阀芯工作的电动调节阀称为直动型电动调节阀;电动机通过减速机构带动阀门的阀芯工作的电 动调节阀称为减速型电动调节阀。 直通双座阀的结构,阀体内有两个阀芯和两个阀座,流体从上下阀座流出。直通双座阀的特点是:采用 了两个阀芯,上下阀芯所受到的流体的推力大小几乎相等而方向相反,阀芯受到的不平衡力很小。因此,适合于阀前后 压差大的场合。 电动调节阀的结构原理介绍二 直通单座阀的结构如图所示,阀体内只有一个阀芯和一个阀座,流体对阀芯的推力是单面作用的,不平衡力 大,因此,直通单座阀仅适用于流体阀前后压差小的场合。 电动调节阀的结构原理介绍三 三通阀的阀体上有三个流体进、出口,根据作用方式不同可分为合流三通阀和分流三通阀两种。合流三通阀的结构,它有两个流体进口,一个流体出口。当阀芯上下移动,改变流体A和流体B流入阀体的比例,即关小一个 流体的同时,就开大另一个流体。


电动调节阀门结构图
