阀门种类及型号图片
[ 2022-06-28 ]
阀门种类及型号图片大家知道吗？现在阀门的类型和材料种类越来越多，阀门型号的编制也越来越多; 阀门型号通常应表示阀门类型连接形式、结构特点、驱动方式、公称压力、密封面材料、阀体材料等参数。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出自己的型号编号方法。
1、开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
2、调节用：用来调节介质的压力和流量，如调节阀、减压阀。
3、止回用：用来防止介质倒流，如止回阀。
4、分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
5、安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
6、其它特殊用途：如疏水阀、放空阀、排污阀等。
灰铸铁闸阀型号：Z45T-16、Z41T-16、Z15T-16
球墨铸铁闸阀型号：Z45X-16Q、Z41X-16Q、Z45T-16Q、Z41T-16Q、Z945X-16Q、Z941X-16Q
铸钢闸阀型号：Z41H-16C、Z641H-16C、Z941H-16C

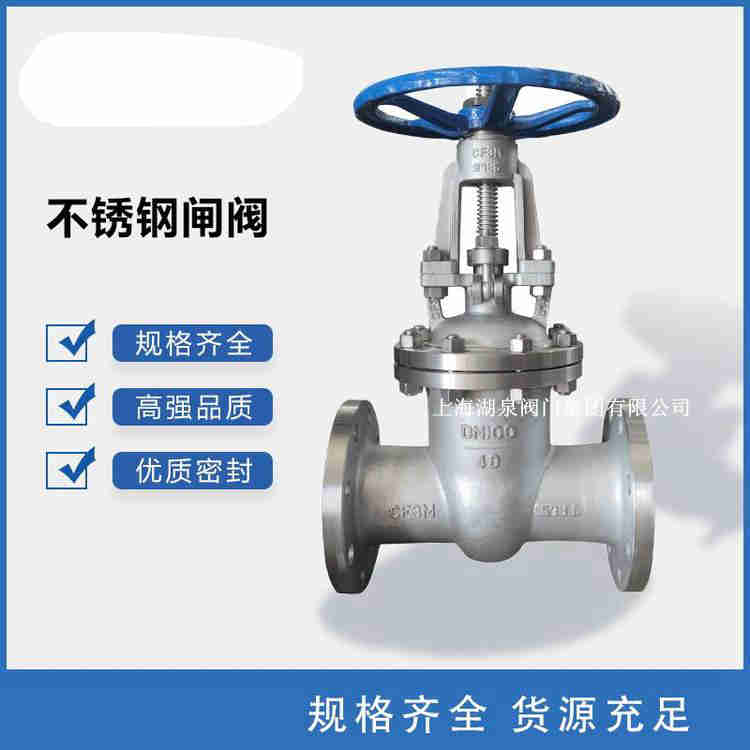

不锈钢闸阀型号：Z41W-16P、Z641W-16P、Z941W-16P
阀门的型号由七个单元组成，例如：Z961Y-100I DN150。
第一单元 ，表示阀门的类型，如Z表示闸阀，A表示安全阀，D表示蝶阀。
第二单元 ，表示传动方式，如9表示电动，6表示气动，7表示液动。
第三单元，表示连接形式，如6表示焊接，4表示法兰。
第四单元，表示结构形式，如1表示单闸板 。
第五单元，表示密封面及衬里材料代号，如Y表示硬质合金，X表示橡胶。
第六单元，表示公称压力数值，用阿拉伯数字直接表示，该数值是MPa单位下数值的10倍。如100表示公称压力是10MPa。
第七单元，表示阀体材料，如I表示铬钼钢。
第八单元，表示外形尺寸，如dn150表示口径150。
1、开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
2、调节用：用来调节介质的压力和流量，如调节阀、减压阀。
3、止回用：用来防止介质倒流，如止回阀。
4、分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
5、安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
6、其它特殊用途：如疏水阀、放空阀、排污阀等。
灰铸铁闸阀型号：Z45T-16、Z41T-16、Z15T-16
球墨铸铁闸阀型号：Z45X-16Q、Z41X-16Q、Z45T-16Q、Z41T-16Q、Z945X-16Q、Z941X-16Q
铸钢闸阀型号：Z41H-16C、Z641H-16C、Z941H-16C
不锈钢闸阀型号：Z41W-16P、Z641W-16P、Z941W-16P
阀门的型号由七个单元组成，例如：Z961Y-100I DN150。
第一单元 ，表示阀门的类型，如Z表示闸阀，A表示安全阀，D表示蝶阀。
第二单元 ，表示传动方式，如9表示电动，6表示气动，7表示液动。
第三单元，表示连接形式，如6表示焊接，4表示法兰。
第四单元，表示结构形式，如1表示单闸板 。
第五单元，表示密封面及衬里材料代号，如Y表示硬质合金，X表示橡胶。
第六单元，表示公称压力数值，用阿拉伯数字直接表示，该数值是MPa单位下数值的10倍。如100表示公称压力是10MPa。
第七单元，表示阀体材料，如I表示铬钼钢。
第八单元，表示外形尺寸，如dn150表示口径150。
