电动执行器常见故障及处理方法有哪些

[ 2023-07-31 ]
电动执行器常见故障及处理方法有哪些?1.故障现象:给电动执行机通电后发现电源指示灯不亮,伺放板无反馈,给信号不动作。  故障判断和检修过程:  因电源指示灯不亮,首先检查保险管是否开路,经检查保险管完好,综合故障现象,可以推断故障有可能发生在伺放板的电源部分,接着检查电源指示灯,用万用表检测发现指示灯开路,更换指示灯故障排除。  结论:电源指示灯开路会造成整个伺放板不工作。2.故障现象:(调试中发现)  电动执行器的执行机构通电后,给信号开可以,关不动作。  故障判断和检修过程:  先仔细检查反馈线路,确认反馈信号无故障,给开信号时开指示灯亮,说明开正常,给关信号时关指示灯不亮,说明关可控硅部分有问题,首先检查关指示灯,用万用表检测发现关指示灯开路,将其更换后故障排除。  结论:关和开指示灯不亮(开路)时可控硅不动作。

执行器故障分析及处理

1、执行器供电空开跳闸。

(1)执行器内有积水。积水可能会浸湿电路板,造成电路板的某个回路短路。积水会沿着齿轮箱或者引线孔进入电机,造成电机损坏。在找到已损毁部件后,应更换。另外应清除积水。特别是齿轮箱,应解体后全面清理,并上好润滑油。做好执行器的密封,避免有水或蒸汽再次淋湿执行器。

(2)执行器振动剧烈。这会造成执行器内的某些部件脱落并使电气回路的某点出现接地。振动源通常是其他大型设备,属于设计施工缺陷。应对执行器的固定机座进行适当改造,避免接触到振动源。

(3)固态继电器损毁。有时固态继电器的损毁也会造成短路,我厂只出现过一次。应更换固态继电器。

(4)电机接地。电机因为自身或外部因素,导致过早老化或机械损伤,出现接地现象。应对电机进行检修或更换。

(5)电机换相电容故障。有时电容器损坏会导致接地,应更换电容器。

 2、 执行器不动作。 

(1)断信号。这种故障容易识别,既执行器停在零位置不动,但切换到手动位时一切正常。如果电路板上的断信号指示灯亮,说明输入信号缺失。应排查信号输入回路。 

(2)电机温度控制器动作或损坏。如果监视画面上的执行器位置反馈突然归零,应首先到现场轻触电机,如果已经很烫,说明温空器已动作。此时应切断电源,等电机充分冷却后,解决电机过热问题。如果电机温度正常,但电路板明显处于失电状态,应找到温控器的两引出线端子。用万用表量一下它们的对地交流电压,如果有一个没有220v,说明温控器损坏。应更换温控器。 

(3)过力矩保护动作或误动作。如果电路板上的过力矩指示灯亮,说明过力矩已动作。应首先检查负载力矩是否真的很大。如果负载力矩正常,说明是误动作。应检查相关环节,微动开关是否损坏,机械传动部分是否有螺栓脱落等。还有过力矩动作点调整的是否合适。 

(4)电路板损坏。这种情况的电路板故障往往表现为完全失电。应更换电路板。 

(5)电机及电容损坏。电机因机械或电气问题而不转。在电容完好的前提下,可解下电机的入线端子,直接引入供电母线电压进行检测。如果损坏,应做适当的检修或者更换。

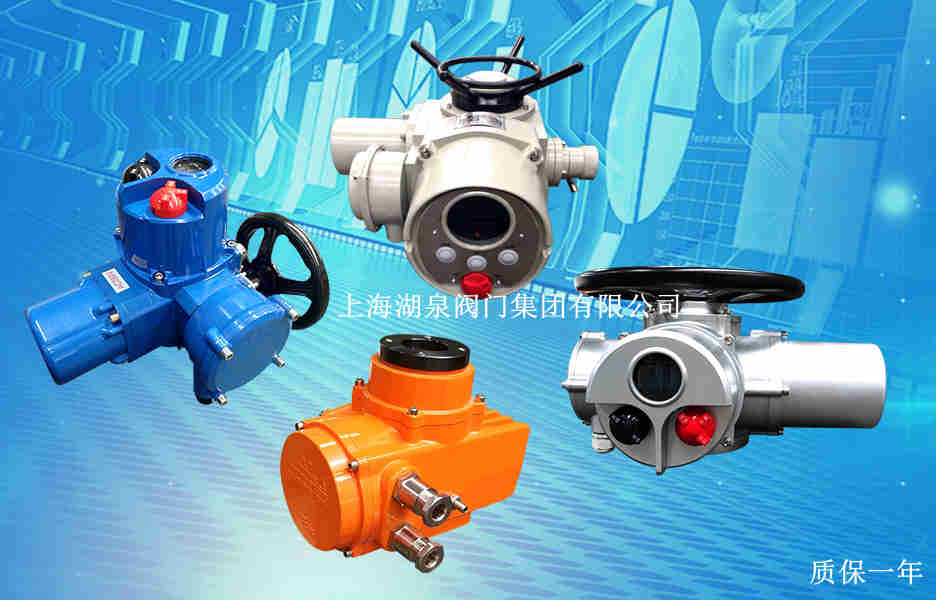

执行器厂家


                      电动执行机构常见故障与排除方法


故 障 原 因 排除方法
一、电机不能启动 1、电源不通或缺相 1、检查电源
2、电源电压低  1、检查电压
3、电机线圈内嵌过热保护开关动作(电机过热) 3、看看电机温度下降后能否排除故障
4、阀门或执行器本身卡死 4、用执行器手轮手动操作试试
二、开关运转中电机停止 1、负载过大,使力距保护开关动作 1、提高力矩保护设定值试试
2、电机线圈内嵌过热保护开关动作(电机过热) 2、看看电机温度下降后能否排除故障
3、控制电路板故障  3、更换电路板
三、电器限位开关无法限位 1、电机反转 1、更换电机接线试试,或更换分相电容,否则更换电机
2、限位开关损坏 2、更换限位开发
3、限位位置未调好 3、重新调节
4、电路板损坏 4、更换电路板
四、电机运转但阀门不动 1、切换机构不正常 1、拆开检查
2、连接问题 2、检查连接处
五、手动不动 1、切换装置未合上 1、转换切换装置
2、机械卡死 2、排除卡死原因
六、启动时阀杆振动 阀杆螺母松动或紧固不当 卸下阀杆罩或管堵,紧固锁母
七、绝缘不良 进入雨水(电线进口密封不良) 1、修理密封部件
2、干燥电器元件及电机
3、注意电线入口密封
八、漏油 1、密封损坏 1、检查修复密封
2、环境温度高,主箱体内压升高 2、松动一下不影响工作的螺钉,(**是油塞)排气
九、现场控制正常,远控没有 1、电路板损坏 1、更换电路板
2、控制信号线损坏 2、检查控制信号线
3、控制信号接错 3、检查接线
十、现场控制正常,远控阀位显示消失 1、位置传感器坏 1、检查传感器
2、未设置行程 2、重新设定行程
3、电路板坏 3、更换电路板
十一、单向动作 1、电路板故障 1、更换电路板
2、某一向限位 2、重新调节限位
3、电机损坏 3、更换电机

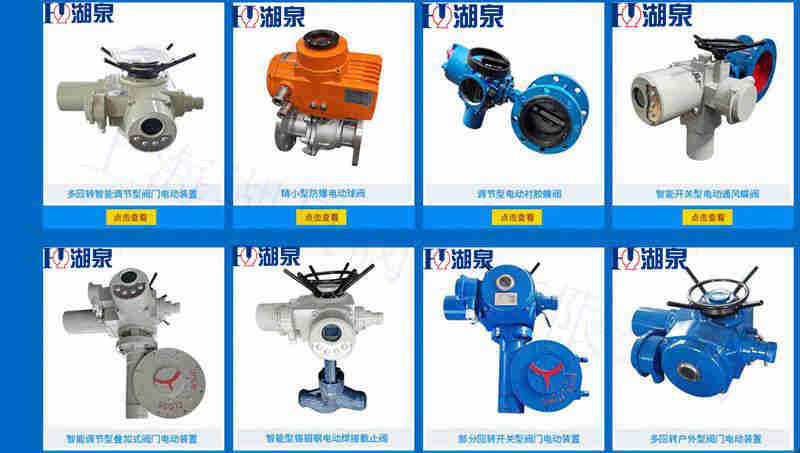

阀门电动装置

故障分析及处理

1、执行器供电空开跳闸。

(1)执行器内有积水。积水可能会浸湿电路板,造成电路板的某个回路短路。积水会沿着齿轮箱或者引线孔进入电机,造成电机损坏。在找到已损毁部件后,应更换。另外应清除积水。特别是齿轮箱,应解体后全面清理,并上好润滑油。做好执行器的密封,避免有水或蒸汽再次淋湿执行器。

(2)执行器振动剧烈。这会造成执行器内的某些部件脱落并使电气回路的某点出现接地。振动源通常是其他大型设备,属于设计施工缺陷。应对执行器的固定机座进行适当改造,避免接触到振动源。

(3)固态继电器损毁。有时固态继电器的损毁也会造成短路,我厂只出现过一次。应更换固态继电器。

(4)电机接地。电机因为自身或外部因素,导致过早老化或机械损伤,出现接地现象。应对电机进行检修或更换。

(5)电机换相电容故障。有时电容器损坏会导致接地,应更换电容器。

 2、 执行器不动作。 

(1)断信号。这种故障容易识别,既执行器停在零位置不动,但切换到手动位时一切正常。如果电路板上的断信号指示灯亮,说明输入信号缺失。应排查信号输入回路。 

(2)电机温度控制器动作或损坏。如果监视画面上的执行器位置反馈突然归零,应首先到现场轻触电机,如果已经很烫,说明温空器已动作。此时应切断电源,等电机充分冷却后,解决电机过热问题。如果电机温度正常,但电路板明显处于失电状态,应找到温控器的两引出线端子。用万用表量一下它们的对地交流电压,如果有一个没有220v,说明温控器损坏。应更换温控器。 

(3)过力矩保护动作或误动作。如果电路板上的过力矩指示灯亮,说明过力矩已动作。应首先检查负载力矩是否真的很大。如果负载力矩正常,说明是误动作。应检查相关环节,微动开关是否损坏,机械传动部分是否有螺栓脱落等。还有过力矩动作点调整的是否合适。 

(4)电路板损坏。这种情况的电路板故障往往表现为完全失电。应更换电路板。 

(5)电机及电容损坏。电机因机械或电气问题而不转。在电容完好的前提下,可解下电机的入线端子,直接引入供电母线电压进行检测。如果损坏,应做适当的检修或者更换。
