zb60-24防爆型阀门电动装置技术说明书

[ 2022-03-18 ]
上海湖泉阀门厂是一家zb60-24防爆型阀门电动装置生产厂家,咨询:021-64162222 , ZB60智能防爆多回转阀门电动装置的产品性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的电动装置性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》。 型号: ZB45 驱动方式: d 防爆型多回转电动装置DZB,防护等级为ExDII BT4,适用于对闸阀、截止阀等阀门进行操作,防护等级IP65,输出转矩范围:50-10000Nm,输出转速... 湖泉ZB45,ZB60,ZB90,隔爆阀门电动装置 多回转防爆电动装置,通称为DZW型。它的产品适用于阀瓣做直线运动的阀门,如闸阀,截止阀,隔膜阀,节流阀等。

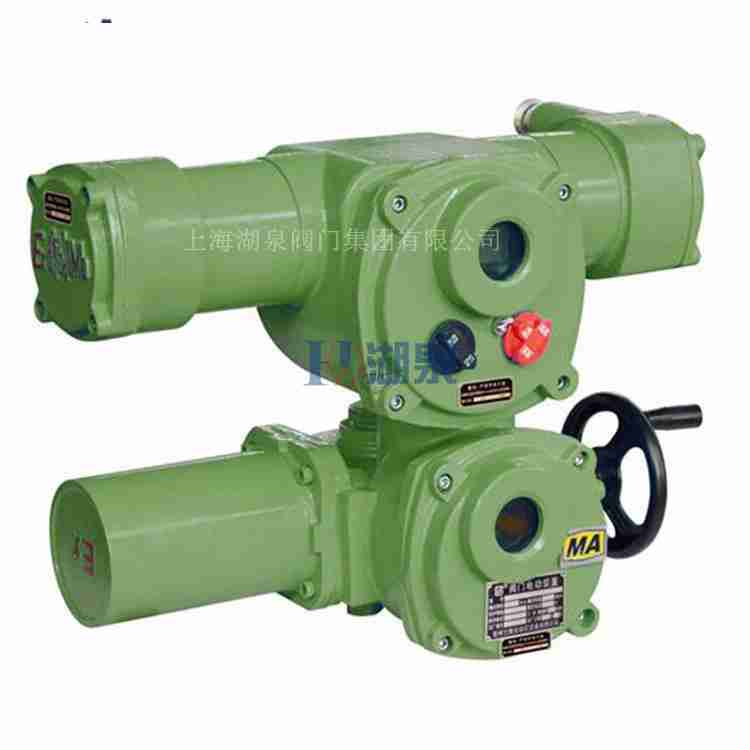

zb60-24防爆型阀门电动装置

湖泉阀门厂家ZB 系列阀门电动装置, 必须和 KXBC 型煤矿用隔爆型阀门电动装置控制箱相互配套后才能使用,并可与 DCS 系统衔接,从而达到无人值班控制的要求。 ZB 系列电动装置产品的性能不仅符合本公...隔爆阀门电动装置ZB30,电动装置ZB45, 防爆阀门电动装置ZB60 主导产品为:普通多回转系列DZW、部分回转系列DQW、ZB/DZB型系列、智能调节型系列、整体一体化、非侵入式液晶遥控系列,DQ精小型电动执行...防爆型阀门电动装置 型号: DZB 规格: ZB30/DZW60-24B,ZTB90... 介绍 防爆阀门电动装置,用于煤矿井下或者是易燃易爆的场合,给自己和他人带来安全方便的**,造成不必要的损失。湖泉阀门生产厂家ZB矿用隔爆阀门电动装置防护等级为ExDII BT4,适用于对闸阀、截止阀等电动阀门进行操作,防护等级IP65,输出转矩范围:50-10000Nm,输出转速范围:12-36rpm.是电动阀门实现开启、关闭或调节控制的装置。
 防爆阀门电动装置
上海智能防爆型电动装置,智能防爆型电动执行器,智能防爆型电动执行机构,智能防爆型电动头,型号:ZB10,ZB15,ZB20,ZB30,ZB30,ZB45,ZB60,ZB90,ZB120,ZB180,ZB250,ZB350,ZB50...型号: ZB941H-16 规格: PN2.5-320 DN15-180 介绍 用途和特点:上海湖泉隔爆型阀门电动装置, 防爆隔爆阀门电动装置ZB10-18W,ZB15-18,ZB20-18,ZB30-18,ZB45-24产品信息 介绍 用途和特点: 上海湖泉隔爆型阀门电动装置(又称防爆型电动执行机构、防爆型电动执行器、防爆型电动头),...系列隔爆型阀门电动装置(简称隔爆电装)是ZB系列阀门电动装置的隔爆型。隔爆标志有dⅠ、dⅡBT4。本系列隔爆电装具有ZB系列电装的特点:功能全,性能可靠,控制系统,体积小,.等优点,欢迎前来购买和咨询。

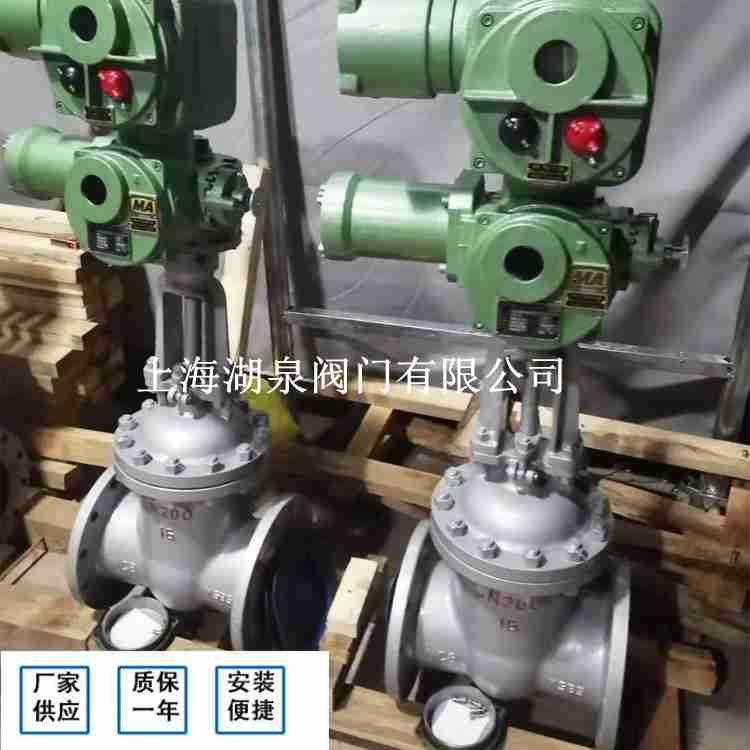

防爆电动阀门
上海湖泉普通防爆阀门电动执行器ZB60-18特点,用途和特点,湖泉防爆型阀门电动装置(以下简称电动装置)与隔爆型电动阀门用三相异步电动机组装后才具有完整的防爆结构,防爆...井下矿用防爆电动执行器 ZB60煤安防爆型电动执行器,通多回转系列DZW,部分回转系列DQW、QB,隔爆型系ZB、DZB系列电装、智能调节型系列DZT、整体一体化DZZ、非侵入式液晶系列,HQ精小型电动执行器,本公司生产的该系列阀门电动装置:ZB10 ZB20 ZB30 DZB45 DZB60 DZB90 DZB120 DZB180 DZB250 ZB350 ZB500 Z10-24/B Z20-24/B Z30-24/B Z45-24/B Z60-24/B Z90-24/40B Z120-24/60B Z180-18/80B 1.防...ZB煤安MA级隔爆电动执行器 ZB60煤安防爆电装 MA一体化隔爆电动装置 ZB型矿用隔爆型电动装置 ,上海多回转矿用隔爆型阀门电动装置,又称为ZB型阀门电动装置,是针对煤矿使用条件而专门设计的,而ZB 系列电动装置正是为煤矿自动化水平的提高 和成本下降而设计,现已在全国二十多个大型矿井中应用,具有体积小,性能可靠稳定的优点,可应用于电动闸 阀,电动配水阀等,矿用防爆电动闸阀电装选型: MZ941H-16型矿用电动闸阀 阀门口径DN(mm) 65 80 100 125 150 200 250 300 350 400 450 500 配套电装规格 额定电压660(380)V ZB15-24 ZB20-24 ZB30-24...防爆阀门电装ZB/QB等级BT4; DQ/JW(B)系列整体型部分回转/角行程电动执行机构适用于开启、关闭或调节蝶阀、球阀和挡板等做90°角行程阀门。防 爆型阀门电动装置(又称防爆型电动执行机构、防爆型电动执行器、防爆型电动头),质量有保证,产品实行三包,售后服务优良,产品终身保修洽谈。

zb60-24防爆型阀门电动装置技术说明书
型号规格 公称转矩(N,m) 公称推力(KN) **大阀杆直径(mm) **大转圈数(圈) 手动速比 输出转速(r/min) 电机功率(KW) 参考重量(Kg)
Z5 50 20 28 60 1::1 12 0.12 28
Z10 100 40 28 60 1::1 18\24\36 0.25\0.37 45
Z15 150 18\24\36 0.37\0.55 50
Z20 200 100 40 60 1::1 18\24 0.37\0.55 55
Z30 300 18\24 0.55\0.75 58
Z45 450 150 48 120 1::1(20::1) 24\36 1.1\1.5 110
Z60 600 24\36 1.5\2.2 120
Z90 900 200 60 120 1::1(25::1) 24\36 2.2\3 139
Z120 1200 24\36 3\4 142
Z180 1800 325 70 150 22.5::1 18\24 4\5.5 250
Z250 2500 18\24 5.5\7.5 255
Z350 3500 700   150 20::1 18\24 7.5\10 330
Z500 5000 80 18\24 10\15 350

zb60-24防爆型阀门电动装置技术说明书
型号 H H1 L1 L2 L3 F F1 F2 F3 F4 фD
Z5 271 96 158 226 249 158 259   310   316
Z10-Z30 316 130 200 238 295 200 255 317 349 374 400
Z45-Z60 415 195 277 277 394 230 275 391 369 394 460
Z90-Z120 453 195 281 281 412 278 310 426 404 429 556
Z180-Z250 585 250 320 320 474 295 360 476 455 476 320
Z350-Z500 717 280 399 399 1076 433 417 442 417 542 565
