推力型电动执行器和转矩型电动执行器的区别和联系

[ 2021-09-02 ]
上海湖泉阀门厂家教你推力型电动执行器和转矩型电动执行器的区别和联系,首先转矩型和推力型的执行器都是由多回转执行器通过力矩转换装置来实现的,多回转电动执行器主要特点导航书签 相关产品列表 部分回转型阀门电动装置适用 于蝶阀、球阀、旋塞阀和风门挡板等做90o回转的阀门。Q为一体式,DQ为叠加式(Z型电装加二级减速器)。用于控制阀门的开启、关闭或调节,可远距离控制,也可现场操作。该推力型电动执行器广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。 特点按使用环境分:Q、DQ为户外型,QB为隔爆型,QZ为整体型,QT为调节型。

上海湖泉阀门厂家推力型电动执行器和转矩型电动执行器的区别和联系原理区别:
转矩型电动执行器是适用于闸阀,截止阀,隔膜阀等阀门,此类阀门加工有标准较为精细,一般阀门出厂时就已经将丝母等做到阀门的法兰端,故只需要电装有个法兰与三爪与阀门的法兰三爪相扣,通过内部三爪旋转动作驱动阀门上的丝母动作使得阀门上升开启关闭。
 推力型电动执行器
上海湖泉阀门厂家推力型电动执行器是适用于闸门等做直线运作的阀门使用,通过一个丝母(也称为螺母)与丝杆配合通过螺牙提升丝杆让闸门的闸板做直线运作上升从而打开阀门,闸门口径比较大时丝杆会穿过执行器穿出来。

上海湖泉阀门厂家阀门推力型转矩型和推力型的区别外形上的区别如下
转矩型电动执行器是只有一个三爪和法兰盘,故下图可以看出,转矩型的法兰和三爪厚度较为适中。

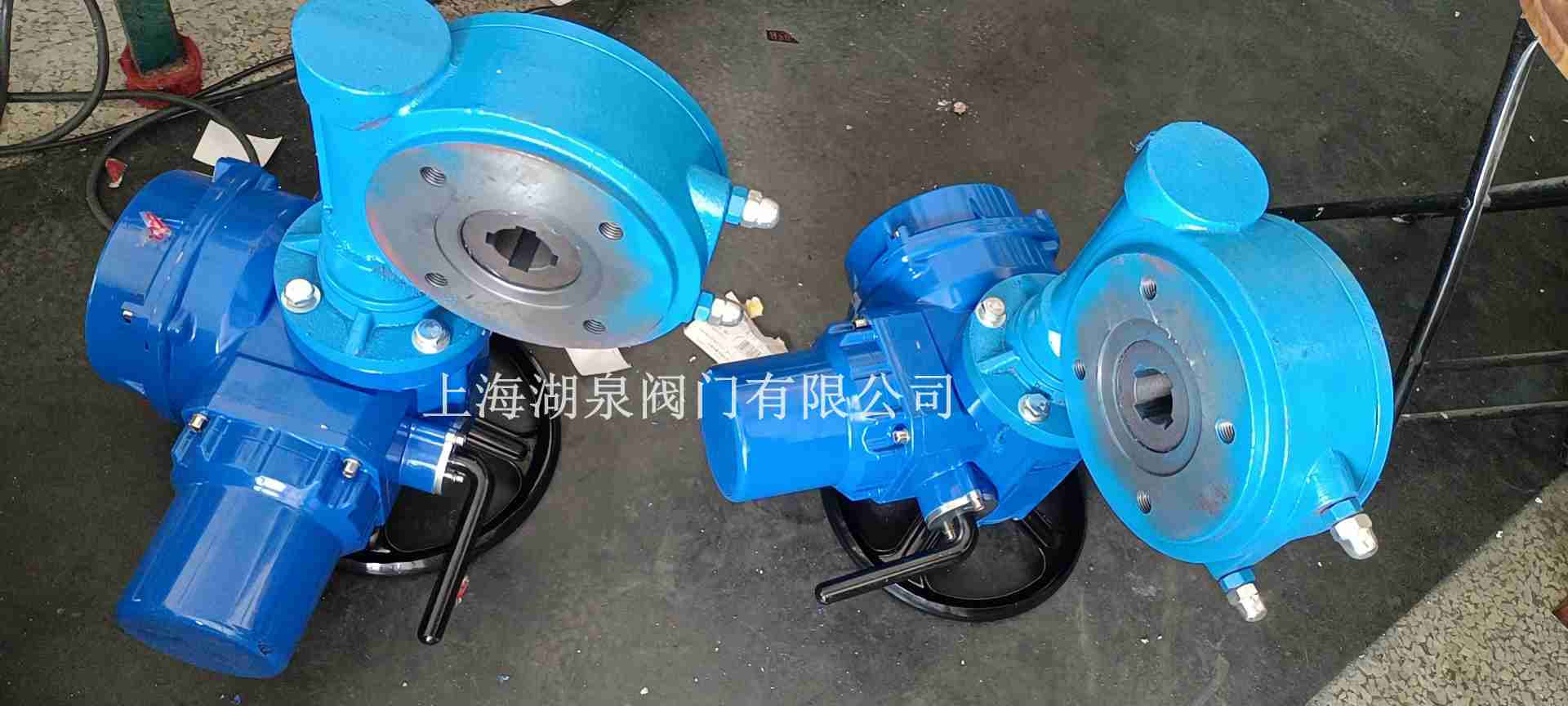

推力型电动执行器有个丝母,常规出厂时是实心的客户买回根据阀杆的螺杆粗细、螺牙、及旋转方向自行加工。下面图中可以看到展示的为铜螺母,也有球铁材质螺母,看客户需求。下法兰由于要将这个螺母包进去,螺母很大很厚很高故推力盘要做的相应的厚一点。

如果还有不懂的地方可以咨询我公司电话:021-64162222   为你作详细的解答和技术指导。
