升降式止回阀、旋启式止回阀与蝶式止回阀有何区别?

[ 2013-12-04 ]
升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

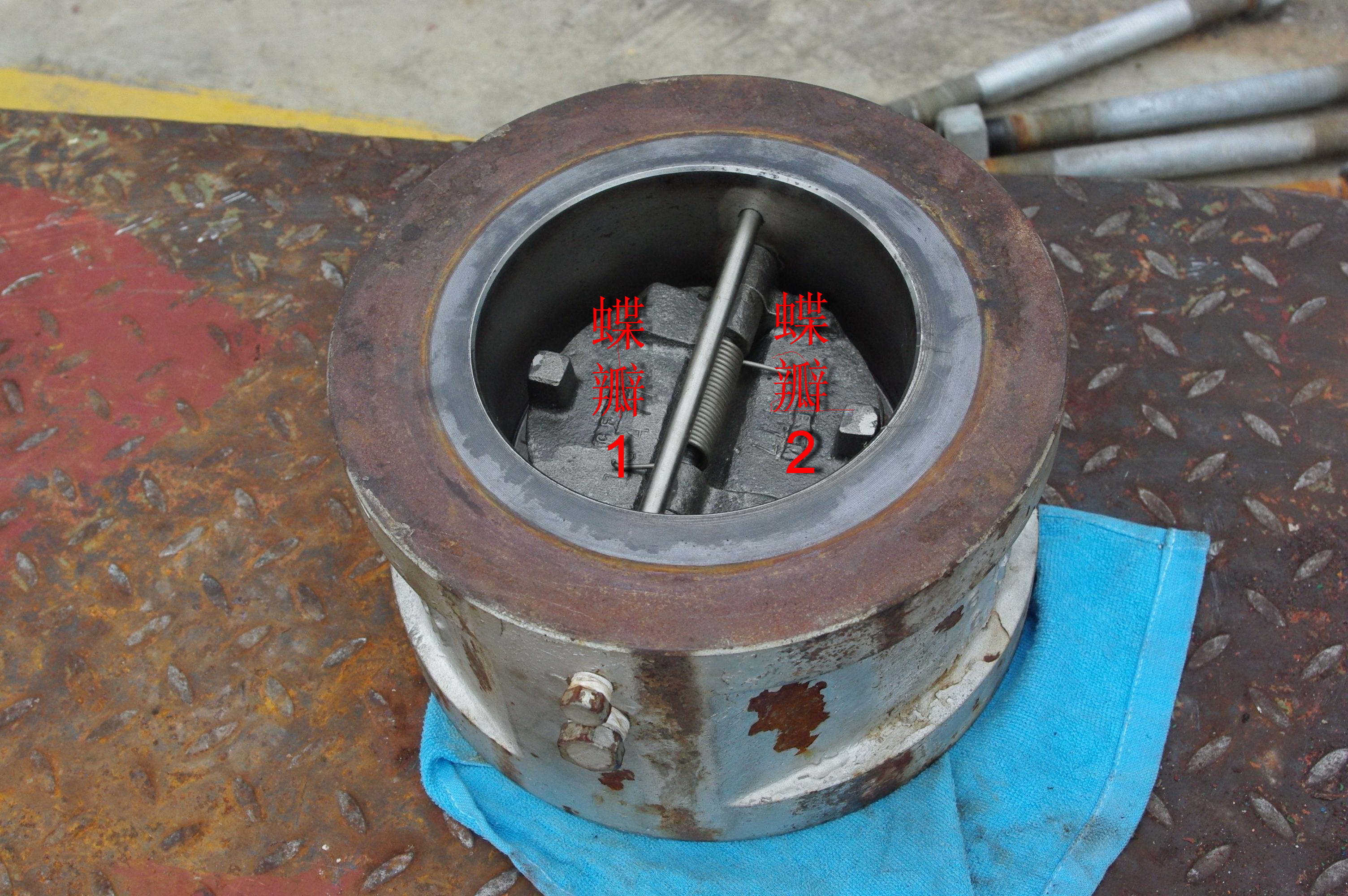

蝶式止回阀:蝶式止回阀与蝶阀结构相似,主要区别在于:蝶阀作为截断阀必须由外力驱动,而蝶式止回阀是自动阀,不需要驱动机构。当介质停止流动或倒流时,蝶板靠自身重量和倒流介质作用而旋转至阀座上。这种止回阀水平管和立管上都能用,通常是对夹式安装的。两片阀瓣在流体压力的作用下,克服弹簧力绕着销轴转动,打开的状态有点像">"号。阀的进出口要留些许直管段,因为阀瓣必须有一定的旋转空间。
