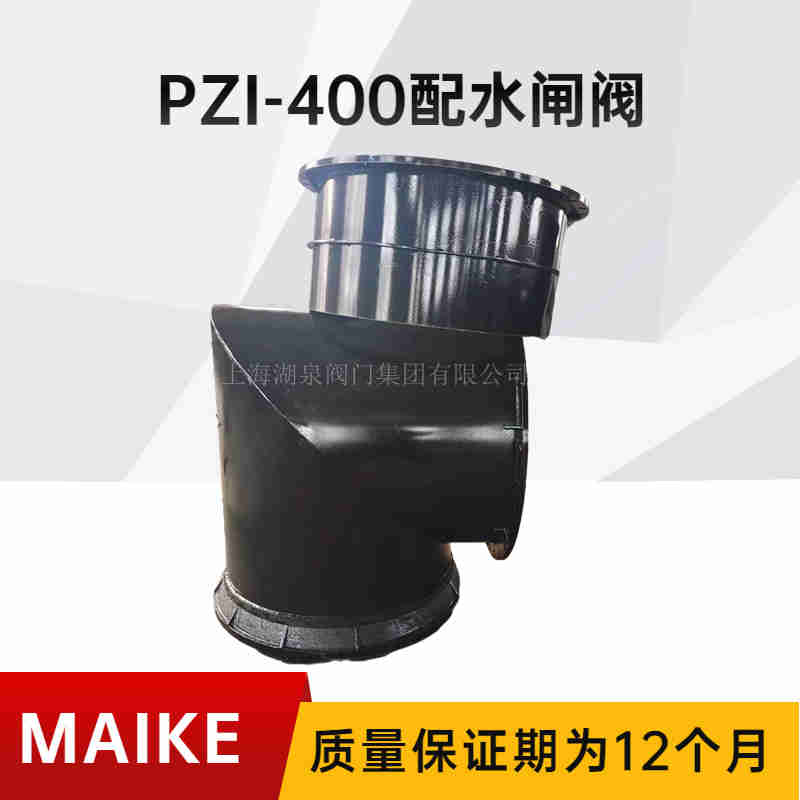

随着环保标准的日益严格，污水处理设施对流体控制设备的耐腐蚀性、密封性及自动化程度提出了更高要求。本文重点介绍一款专为污水处理设计的304不锈钢电动直角式配水闸阀（型号：PZI-400）。该阀门结合了304不锈钢的优异耐蚀性能、软密封结构的零泄漏特性以及电动驱动的远程操控优势，特别适用于含有腐蚀性介质或需要频繁调节的污水工况。文章将从结构设计、工作原理、技术参数及安装维护等方面进行深入剖析。



配水闸阀传统上多用于矿山井下水泵房或清水输送系统，但随着材料科学与制造工艺的进步，其应用范围已扩展至市政污水处理、工业废水排放等领域。PZI系列配水闸阀是在传统PZ型基础上的改进设计，其中“PZI-400”代表公称直径为400mm的直角式结构。针对污水处理环境，本款阀门主体材质选用‌304不锈钢‌。相较于普通碳钢或铸铁阀门，304不锈钢具有极强的抗锈蚀能力，能有效抵抗污水中硫化氢、氯离子等腐蚀性介质的侵蚀，显著延长设备使用寿命。同时，采用‌软密封结构‌替代传统的金属硬密封，解决了污水中杂质导致密封面磨损泄漏的问题，实现了真正的“零泄漏”。

阀体及主要承压部件采用ASTM A240标准下的304奥氏体不锈钢铸造或焊接而成。该材质不仅具备良好的机械强度，更在常温至80℃的水温范围内保持稳定的化学性能，确保在潮湿、腐蚀性强的污水环境中不生锈、不剥落，符合饮用水及污水处理双重卫生与安全标准。本阀门的核心创新在于闸板的密封方式。闸板整体包覆耐腐蚀橡胶（如丁腈橡胶NBR或三元乙丙橡胶EPDM），通过橡胶的弹性变形与阀体密封面紧密贴合。

• ‌零泄漏保障‌：软密封能补偿制造公差和微小变形，即使介质中含有少量悬浮颗粒，也能依靠橡胶的弹性实现严密关闭。
• ‌平底阀腔设计‌：阀体内腔采用平底无槽结构，避免了传统闸阀闸槽易淤积污泥、杂物的弊端，保障了流体通道的畅通，减少了维护频率。

PZI-400采用直角式（90度流向改变）结构设计。这种结构使得阀门在安装时能够直接连接垂直管道与水平管道，节省空间，尤其适合污水处理厂紧凑的泵房布局。直角设计还有助于利用重力沉降原理，减少杂质在阀体内的滞留。阀门通过电动执行机构驱动阀杆旋转。阀杆上加工有梯形螺纹，配合阀盖内的螺母及导槽，将电机的旋转运动转化为直线运动。当电机正转时，阀杆上升，带动闸板提升；反转时，阀杆下降，闸板压紧密封面实现关闭。由于闸板提升高度等于阀门通径的1:1倍时流道完全畅通，但在实际运行中难以直接观察闸板位置。因此，工程上以‌阀杆顶点‌作为全开标志。当阀杆升至最高点且无法继续移动时，即为全开状态。这一设计便于操作人员通过限位开关准确判断阀门状态，防止过行程损坏设备。PZI-400配备专用电动装置，支持远程PLC控制或现场按钮操作。电动头具备过载保护功能，当遇到异物卡阻或扭矩过大时自动停机，保护电机和传动机构。此外，电动驱动使得阀门启闭力矩小、速度快，特别适合需要频繁调节流量的污水处理工艺段。


注：具体重量及尺寸可能因厂家制造工艺略有差异，订货时需确认详细图纸。

• ‌吸水井配水‌：在污水处理厂的原水泵房，用于控制进入各处理单元的流量。软密封结构防止了污水中的纤维杂物缠绕导致的泄漏。
• ‌排泥管路控制‌：在沉淀池排泥系统中，直角式设计有助于泥浆顺畅排出，避免堵塞。
• ‌加药系统隔离‌：在投加絮凝剂或消毒剂的管路上，304不锈钢材质抵抗化学药剂腐蚀，确保长期稳定运行。

1. ‌耐腐蚀寿命长‌：304不锈钢材质比铸铁阀门寿命延长3-5倍，降低更换频率和维护成本。
2. ‌密封可靠‌：软密封彻底解决了硬密封因杂质划伤导致的内漏问题，满足环保高标准要求。
3. ‌操作便捷‌：电动驱动实现了自动化控制，减少了人工操作强度，提高了响应速度和控制精度。
4. ‌结构轻便‌：PZI系列经过优化设计，相比同规格传统闸阀重量更轻，安装运输更方便。

• ‌方向检查‌：虽然闸阀通常双向密封，但建议按照阀体箭头指示方向安装，以优化流体动力学性能。
• ‌对中校准‌：安装时需确保管道法兰与阀门法兰平行，避免强行螺栓紧固导致阀体变形，影响密封效果。
• ‌连接杆长度‌：若阀门安装在深井或高位水箱，需根据底板至泵房的高度差定制连接杆长度。常见规格有3.5米、4米、4.5米、5米等，订货时应提供确切数据。
• ‌润滑保养‌：对于经常开关的阀门，每月至少对传动部位进行一次润滑，确保梯形螺纹和轴承运转灵活。
• ‌定期检查‌：每季度检查一次电动执行机构的限位开关是否准确，密封圈是否有老化迹象。
• ‌清洁保养‌：定期清理阀杆外露部分的污垢，涂抹防锈油脂，防止锈蚀卡死。
• ‌故障排除‌：若发现阀门关闭不严，首先检查密封面是否有异物嵌入；若橡胶密封件破损，应及时更换，严禁带病运行。

304不锈钢电动直角式配水闸阀（PZI-400）凭借其卓越的耐腐蚀性能、可靠的软密封结构以及便捷的电动操控特性，成为现代污水处理系统中理想的流体控制设备。它不仅提升了污水处理厂的自动化管理水平，还有效降低了运维成本，符合绿色、高效、可持续的行业发展趋势。在选择此类阀门时，建议用户根据具体的工况参数（如压力、温度、介质成分）进行定制化选型，以确保最佳的使用效果。
