闸阀|Z41Y-100C|DN300，闸阀|Z41Y-100C|DN400产品详情图片

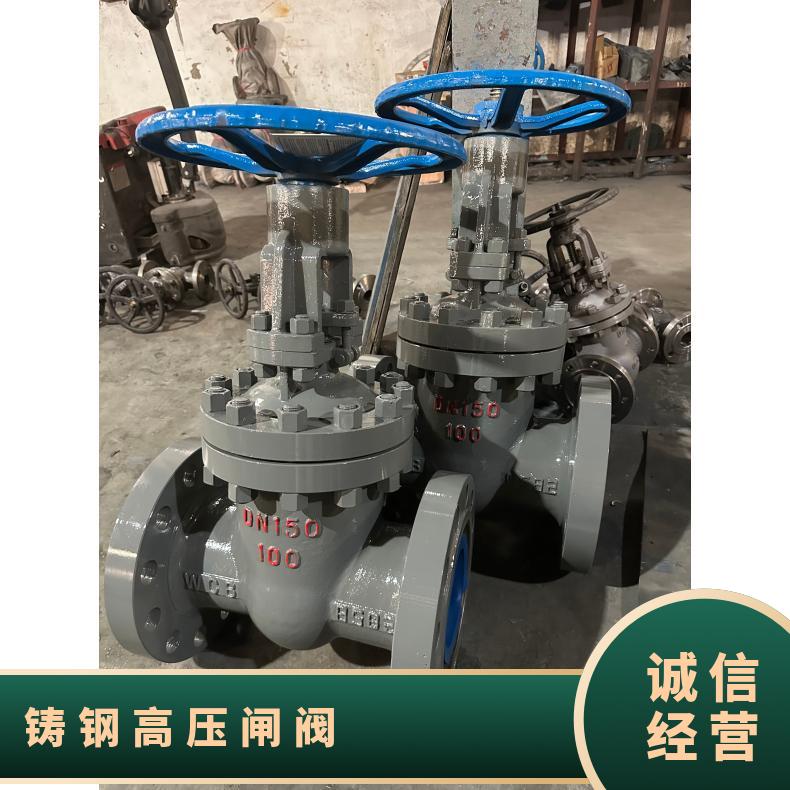

Z41Y-100C闸阀是一种高压铸钢法兰闸阀，适用于手动操作，常用于蒸汽管道的开关控制。该阀门的设计特点包括结构紧凑、设计合理、刚性好、通道流畅，且流量系数小。其密封面采用不锈钢和硬质合金材料，具有较长的使用寿命。此外，该阀门采用柔性石墨填料，密封可靠，操作轻便灵活。
Z41Y-100C闸阀适用于石油化工、火力发电厂等油品、水蒸气管路，作为接通或截断管路中介质的启闭装置。其工作温度范围广泛，适用于高温高压环境。
该阀门的驱动方式包括手动、气动、电动和齿轮传动等多种方式，结构形式为弹性楔式单闸板和刚性楔式单闸板双闸板型式。
Z41Y-100C闸阀的主要技术参数如下：
- 公称通径：DN100mm
- 压力等级：1000psi（约6.9MPa）
- 材质：304不锈钢、WCB碳钢
- 连接形式：法兰连接
- 适用介质：蒸汽、水、油品等
- 驱动方式：手动、电动、气动、齿轮传动
- 密封面材料：不锈钢和硬质合金
- 适用温度范围：高温环境，具体温度范围需根据具体型号和介质确定
Z41Y-100C闸阀的结构特点和应用场景：
- 结构紧凑、设计合理：阀门刚性好，通道流畅，流阻系数小
- 密封可靠：采用柔性石墨填料，操作轻便灵活
- 适用范围广：广泛适用于石油化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置
在阀门的设计上，Z41Y-100I高温高压铬钼钢蒸汽法兰闸阀采用了法兰连接方式，使得安装更加便捷，同时也增强了阀门的密封性能。其独特的闸板设计，不仅保证了阀门的流畅通流，而且使得阀门在关闭时更加严密，有效防止了蒸汽的泄漏。
此外，该阀门还具备出色的操作性能。其启闭灵活，响应迅速，能够快速地调节和控制蒸汽的流量和压力。同时，阀门的维护保养也十分方便，只需定期对阀门进行润滑和检查，即可保证其长期稳定运行。
综上所述，Z41Y-100I高温高压铬钼钢蒸汽法兰闸阀凭借其优异的耐高温高压性能、卓越的耐腐蚀性以及出色的操作性能，成为了众多工业领域中不可或缺的重要设备。无论是对于提高生产效率，还是对于保障生产安全，这款阀门都发挥着举足轻重的作用。
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z41W-16P~25P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬质合金 |
|||
|
Z41W-16R~25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z41Y-16R~25R |
堆焊硬质合金 |
|||
|
Z41W-40P~63P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬质合金 |
|||
|
Z41W-40R~63R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z41Y-40R~63R |
堆焊硬质合金 |
|||
|
Z41Y-100P~160P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
||
|
Z41H-40P~200P |
铬镍钛不锈钢 |
不锈钢 |
不锈钢或不锈钢+硬质合金 |
柔性石墨 |
|
Z41H-40R~200R |
铬镍钼钛不锈钢 |
不锈钢 |
不锈钢或不锈钢+硬质合金 |
柔性 |
Z41H、Z41Y、Z41W（PN100）不锈钢闸阀主要外形尺寸
|
DN |
L |
D |
H |
W |
重量 / kg |
|
50 |
250 |
195 |
680 |
300 |
48 |
|
65 |
280 |
220 |
720 |
300 |
68 |
|
80 |
310 |
230 |
870 |
350 |
92 |
|
100 |
350 |
265 |
885 |
400 |
133 |
|
125 |
400 |
310 |
1020 |
450 |
216 |
|
150 |
450 |
350 |
1110 |
500 |
275 |
|
200 |
550 |
430 |
1225 |
500 |
360 |
|
250 |
650 |
500 |
1257 |
550 |
700 |
