手动闸阀工作原理、执行标准及结构图解

[ 2024-03-29 ]
更多点击:闸阀



手动闸阀是一种常用的流体控制装置,广泛应用于工业领域。本文将详细介绍手动闸阀的工作原理、执行标准以及结构图解。 手动闸阀的工作原理相对简单,它通过手动操作实现阀门的开闭。闸阀内部包括一个闸板,当闸板上升时,流体可以畅通通过;而当闸板下降时,流体被截断,实现阀门的关闭。这种机械操作的方式使得手动闸阀具有较高的可靠性和灵活性,适用于各种流体介质的控制。手动闸阀的工作原理是通过手动转动手轮,使手轮与阀杆上的螺纹相互作用,从而驱动阀杆上升或下降。这个过程会带动与阀杆相连的阀板进行相应的上升或下降运动,实现阀门的开启或关闭。具体来说,当手轮顺时针旋转时,阀杆向上运动,拉动闸板向上升起,使阀门处于开启状态;反之,手轮逆时针旋转时,阀杆向下运动,拉动闸板向下关闭,使阀门处于关闭状态。闸板通常是阀门的关键部件,由铸铁、碳钢、不锈钢等材料制成,其上端与阀杆相连,下端与阀座接触。通过调节阀杆的旋转角度,可以实现闸板的升降,从而控制介质的流量或实现介质的截止 。

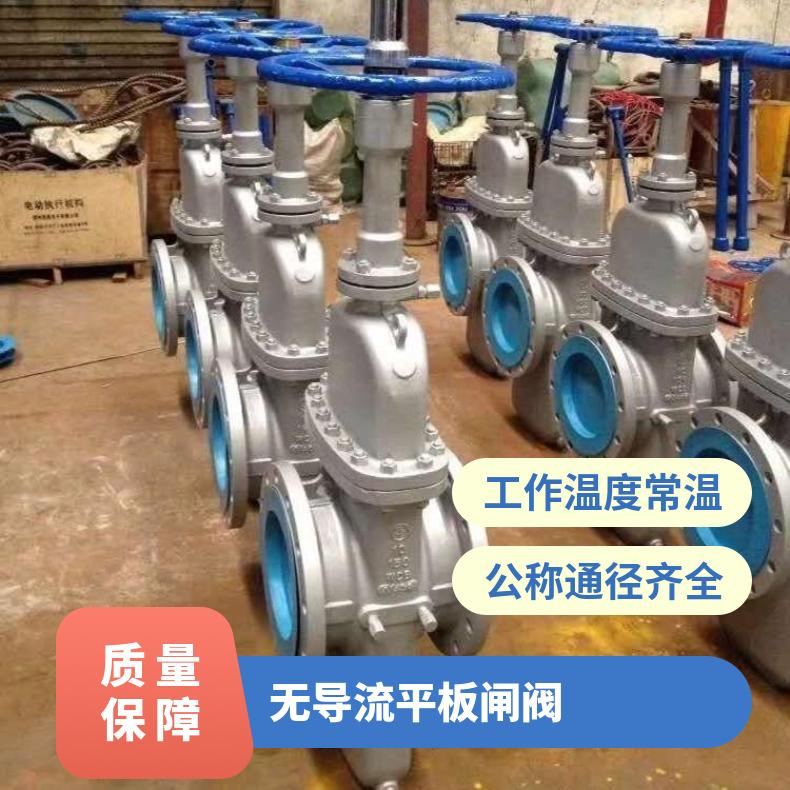

手动闸阀工作原理、执行标准及结构图解
手动闸阀的执行标准主要包括国际标准和行业标准。国际标准通常由国际标准化组织(ISO)发布,如ISO 10434《石油、石化和天然气工业用闸阀》。行业标准则由各个行业的协会或组织制定,如中国石油和化学工业联合会发布的《石油化工装置设计规范》。设计标准: GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。 制造标准: GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。 材质标准: GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。

电动阀
手动闸阀的结构图解如下:闸阀的结构比较简单,有阀体、阀杆、闸板、密封圈和传动装置组成。通常情况下,闸阀的传动装置为手轮,只有在一些特殊工况条件,需要使用电动装置操作闸阀。闸阀的结构特点使其在管路中只能做全开或全关操作,做截断介质使用,不适合做流量调节。
闸阀

手动闸阀的结构图解] 手动闸阀由阀体、闸板、阀杆、密封件等部件组成。阀体是手动闸阀的主体,通常为铸造或锻造而成,具有较高的强度和刚度。闸板是手动闸阀的核心部件,负责实现流体的截断和调节。阀杆连接闸板与手轮,通过转动手轮来实现阀板的升降。密封件用于确保阀门的严密性,通常采用填料密封或金属密封的方式。 总结起来,手动闸阀具有简单可靠的工作原理,适用于各种流体介质的控制。标准化的执行标准确保了手动闸阀的质量和性能。通过了解手动闸阀的结构图解,我们对其内部构造有了更清晰的了解。手动闸阀的广泛应用为工业生产提供了重要的流体控制手段。
闸阀厂家
