电动闸阀z941h-16c dn200的产品性能及主要外形连接尺寸

[ 2024-03-06 ]
上海湖泉阀门集团有限公司电动闸阀Z941H-16C DN200是一种高性能的控制阀门,具有可靠的密封性能和优异的流体控制能力。本文将介绍该产品的主要性能特点以及外形连接尺寸。

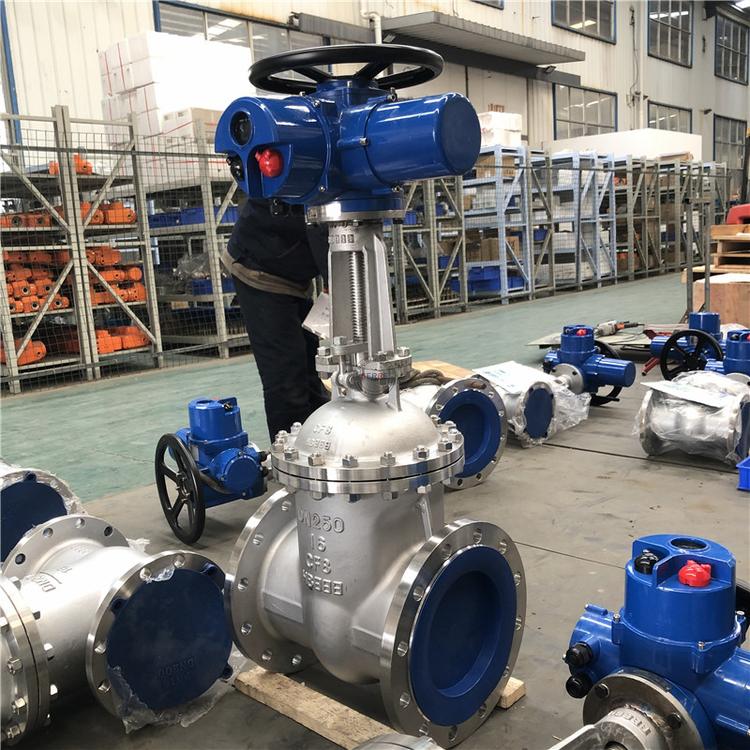

闸阀

首先,电动闸阀Z941H-16C DN200采用了先进的电动执行器,能够快速、准确地实现阀门的开启和关闭操作。该执行器采用无级调节技术,具有较高的定位精度和可靠性。同时,该阀门还配备了防爆电机,有效提高了阀门的安全性能。

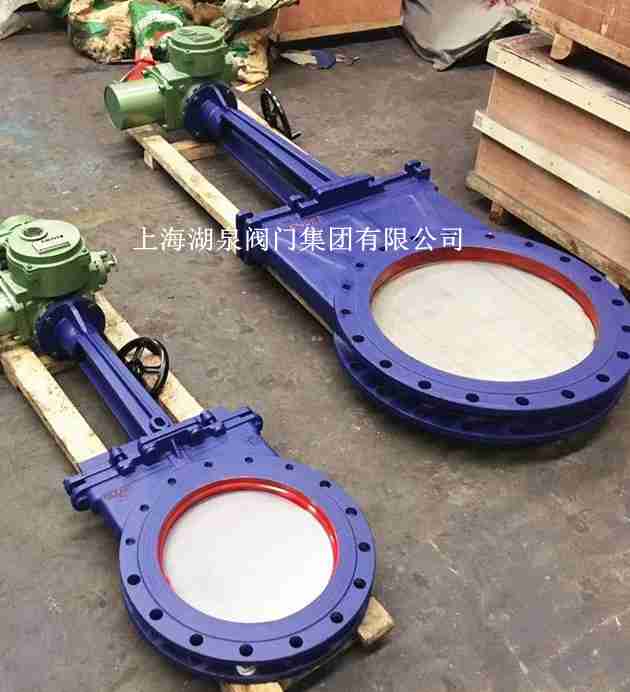

电动阀

其次,该闸阀采用了流线型的流道设计,具有较低的流阻和较大的流量特性。阀体内部经过精密加工,保证了流体在阀门内的畅通性和稳定性。闸板采用优质材料制成,具有良好的耐腐蚀性和耐磨性,能够在恶劣的工况环境下长期稳定运行。

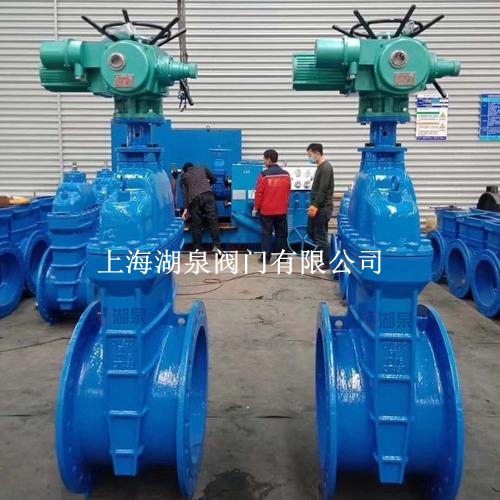

电动闸阀
此外,该闸阀还具备良好的密封性能。阀座采用可调式封座结构,能够根据实际需要进行调节,保证了阀门的密封可靠性。阀杆采用双向静密封设计,有效防止了介质泄漏现象的发生。密封面采用特殊的材料处理,具有较高的耐磨性和耐腐蚀性。

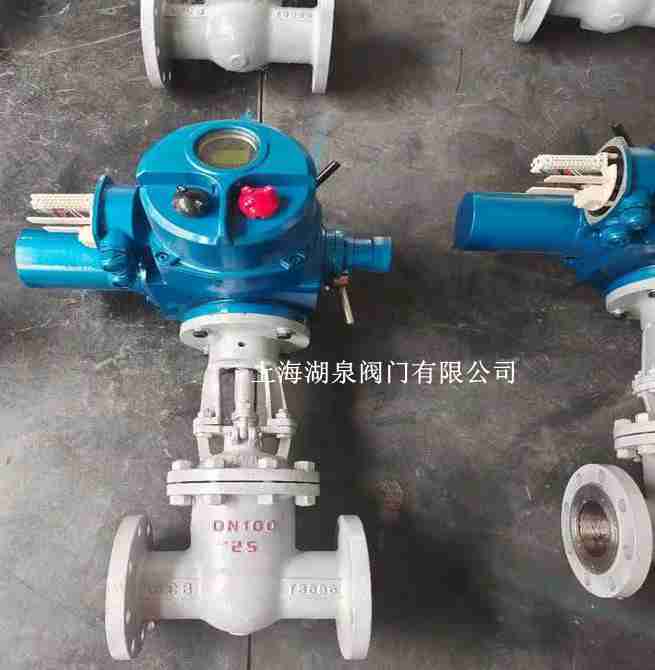

闸阀厂家
关于外形连接尺寸,电动闸阀Z941H-16C DN200的法兰连接尺寸符合国际标准,便于与其他设备进行连接。阀门的尺寸为DN200,适用于中小型管道系统。阀门的外形紧凑,结构合理,可以方便地进行安装和维护。 综上所述,电动闸阀Z941H-16C DN200具有良好的产品性能和外形连接尺寸。它在工业自动化控制系统中得到广泛应用,能够满足不同行业的流体控制需求。作为一种可靠的阀门产品,它将为用户提供稳定、安全的工作环境,为生产运营提供良好的保障。

电动闸阀z941h-16c  dn200产品参数表

型号
公称压力
(Mpa)
实验压力
工作温度(℃)
适用介质
强度(水)(Mpa)
密封(水)空气
低压密封空气(Mpa)
Z94IH-16C
Z941W-16P®
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z941W-25P®
2.5
3.8
2.8
0.6
≤200
硝酸类
Z941W-40P®
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z941W-64P®
6.4
9.6
7.0
0.6
≤200
醋酸类

Z941H电动闸阀主要连接及外形尺寸(PN16)

公称通径DN(in)

主要外形尺寸及连接尺寸(mm)

电动装置型号

L

D

D1

D2

b

f

z-Φd

H

Z940、Z941、Z942

40

200

145

110

85

16

3

4-Φ18

595

ZB15

50

250

160

115

100

16

3

4-Φ18

653

ZB15

65

265

180

145

120

18

3

4-Φ18

665

ZB15

80

280

195

160

135

20

3

8-Φ18

725

ZB15

100

300

215

180

155

20

3

8-Φ18

787

ZB15

125

325

245

210

185

22

3

8-Φ18

806

ZB20

150

350

280

240

210

24

3

8-Φ23

955

ZB20

200

400

335

295

265

26

3

12-Φ23

1105

ZB40

250

450

405

355

320

30

3

12-Φ25

1343

ZB40

300

500

460

410

375

30

3

12-Φ25

1516

ZC45

350

550

520

470

435

34

4

16-Φ25

1678

ZC45

400

600

580

525

485

36

4

16-Φ30

1849

ZC90

450

650

640

585

545

38

4

20-Φ30

1937

ZC90

500

700

705

650

608

42

4

20-Φ34

2234

ZC120

600

800

840

770

718

46

5

20-Φ41

2432

ZC180

700

900

910

840

788

48

5

24-Φ41

2489

ZC250

800

1000

1020

950

898

50

5

24-Φ41

2643

ZC350

900

1100

1125

1050

998

52

5

28-Φ41

2945

ZC500

1000

1200

1255

1170

1110

54

5

28-Φ42

3083

ZC500

1200

1350

1485

1390

1325

56

5

32-Φ48

3382

ZC800

1400

1500

1685

1590

1525

58

5

36-Φ48

3718

ZC1000
