800的电动闸阀如何接线图解及解析视频分享

[ 2024-01-11 ]

电动闸阀是一种广泛应用于工业系统中的电动控制阀门。在使用电动闸阀时，经常会遇到接线问题，又因此影响使用。本文将为读者介绍关于电动闸阀六根线怎么接线的详细步骤。首先，需要准备好必要的工具和材料，包括电动闸阀、接线端子、电缆、扎带、电缆剪、线钳、绝缘剥线钳等。确保在开始接线前，电源已关闭并断电。电动闸阀有六根线，分别为：电源正极（黄色）、电源负极（蓝色）、控制信号正极（红色）、控制信号负极（黑色）、电动闸阀行程开关（白色）、电动闸阀位置反馈开关（绿色）。正确接线可确保电动闸阀的顺利使用。

接接线就明： 1、2、3为220V电源输入端，其中1为白线是公共端，一般接零线，2为开控制输入，3为关控制输入，蓝线：电动阀关电源、红线：电动阀开电源（2，3通过一个开关再接入220V火线,不可同时得电，最好用转换开关，每次只能一个得电。）4、5、6为阀门位置反馈开关，（）绿线：信号反馈共用端）其中5接反馈公共端，一般为（反馈电源任意一根即可），4在阀门开到位时接通5，给出一个阀门开到位的信号；6在阀门关到位的时候接通5，给出一个阀门关到位的信号。另外此反馈电动执行器不在电源输出，要在反馈回路接上一个电源，220V/DC24V。黑线：阀门开时输出信号电源（220V），黄线：阀门关时输出信号电源（220V）。

单线控制接线方法: 这种接线方法使用一根信号线来传递控制信号和电源供应。其原理是通过控制信号的正负极性来控制电动阀门的开关状态。一般情况下,正极性控制电动阀门打开,负极性控制电动阀门关闭。通过控制信号的正负极性的改变可以实现电动阀门的开关。这种接线方法简单,适用于控制信号幅值小的场景。双线控制接线方法: 这种接线方法使用两根信号线来传递控制信号和电源供应。其中一根信号线用于传递控制信号,另一根信号线用于传递电源供应。通过控制信号的高低电平...

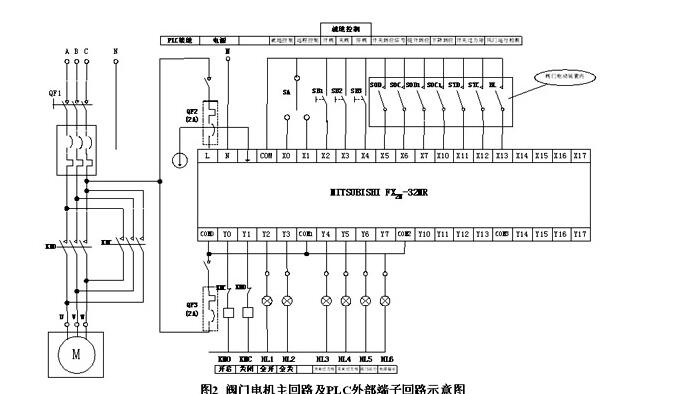

通过下面不同的接线图：
1、有源开关式，普通开关型带有源灯指示接线图
2、无源开关式，开关型无源触点型带反馈接线图
3、开度式电位计型，开关型带开度式接线图
4、智能调节式，输入输出4-20mA，智能调节型接线图

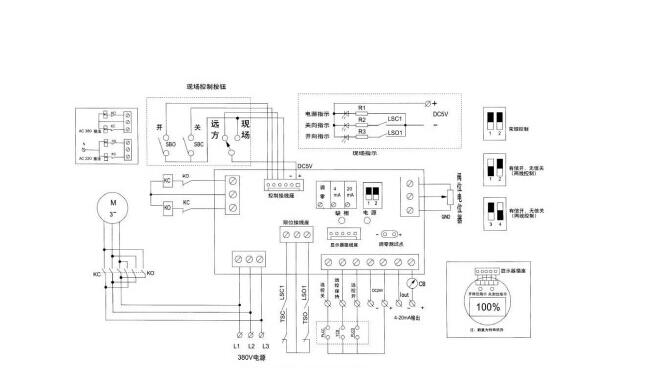

5、交流AC380V，带无源触点反馈，380V电源接线图

电动阀门智能手操器特点

1.提供现场控制可能。

2.指示灯指示开阀、关阀、阀全开、阀全关、事故、保护、现场、远控等状者渗银态。

3.机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。

4. 控制电首宴路采用直流低压控制，调试、操作安全，控制可靠，开度喊耐指示准确直观。

5.电动阀门出力矩（事故）或电机过电流、过热（保护）时报警显示，便于及时排除故障（取决于电动装置的相关功能，不同生产厂家的阀门电动装置，可能不含电动机过热保护）。
电动闸阀

电动阀简单地说就是用电动执行器控制阀门，从而实现阀门的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。也可叫空调阀。原理：电动阀通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。电磁阀是电动阀的一个种类；是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。

接线方式：三线制电动阀有F/R/N三条线，F代表正向动作(或者open动作)控制线，R代表反向动作(或者close动作)控制线，N代表地线。
