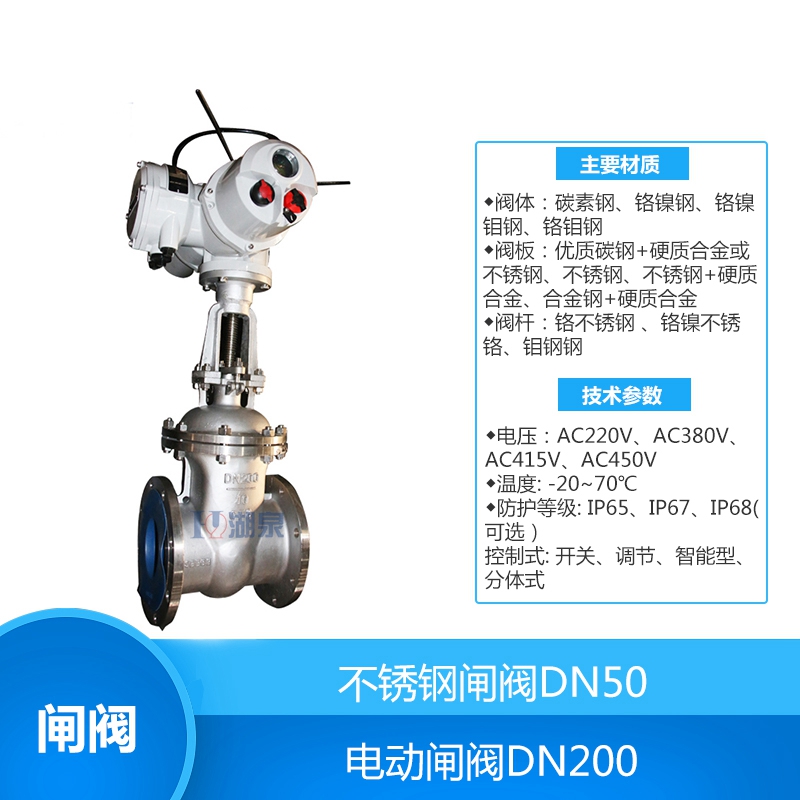

电动楔式闸阀Z940H一40,DN200产品详细技术参数和选型

[ 2023-07-26 ]
上海湖泉阀门集团有限公司电动楔式闸阀Z940H一40,DN200产品详细技术参数和选型DN400 PN40电动开关闸阀Z940H-40C-DN400:电动开关,PN40压力属于中压阀门,法兰连接,通经为DN400(国标),明杆楔式闸阀,密封面为Cr13系列不锈钢,安装位置与管道垂直安装,严禁倒装≤200DN...闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分...本公司生产的Z940H电动高压闸阀介是由高精度电动执行器与高压闸阀组成。采用法兰或者焊接式连接,属整体直通铸造(锻造)阀,电动高压闸阀主要应用于压力为PN25.0MPa以内的水、蒸...电装型号规格主要尺寸PN4.0MPa:RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F -40/40P/40R 公称压力Mpa 公称通径 DN 主要外形尺寸和连接尺寸(mm) 参考重量 kg L D D1 D2 B ...
闸阀

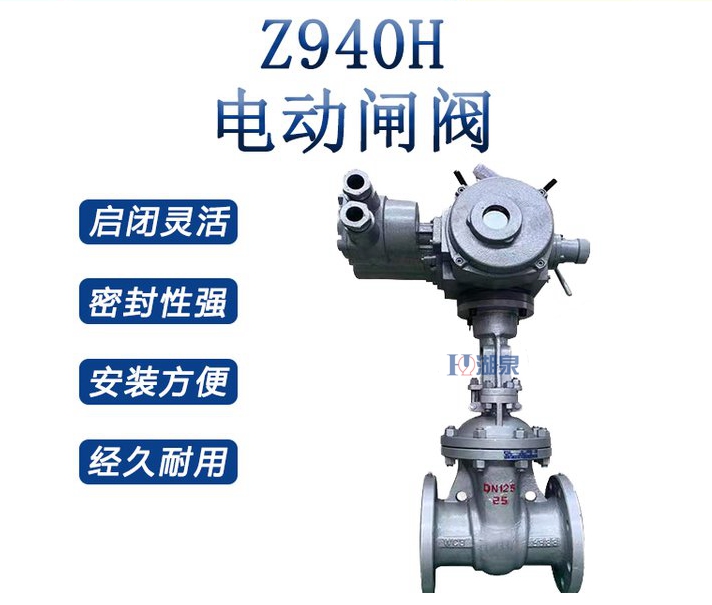

电动楔式闸阀Z940H-16C适用于高中压公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用... 提供的Z940H、Z940Y、Z940W型Z940H/Y/W钢制楔式电动闸阀PN16~PN63产品技术精良,Z940H、Z940Y、Z940W型Z940H/Y/W钢制楔式电动闸阀PN16~PN63价格合理,欢迎广大客户前来咨询,Z940H/Y/W型钢制楔式电动闸阀PN16~PN63传动方式为电动,连接方式为法兰连接,闸板为明杆楔式弹性闸板,阀座密封面材料为 Cr13 系不锈钢(Z940H)、硬质合金(Z940Y)、不锈钢(Z940W),公称...是做直线运作的阀门,它与Z型多回转执行机构相配,有开关型和智能型。
电动阀
Z940H/Y/W型钢制楔式电动闸阀PN16~PN63传动方式为电动,连接方式为法兰连接,闸板为明杆楔式弹性闸板,阀座密封面材料为 Cr13 系不锈钢(Z940H)、硬质合金(Z940Y)、不锈钢(Z940W),公称...电装型号规格主要尺寸PN6.4 MPa;PN10.0Mpa;Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F-40P/40R/64P/64R 公称压力Mpa 公称通径DN 主要外形尺寸和连接尺寸( mm ) 电动装置 重.不锈钢楔式闸阀,上海儒炜阀门免费到现场测量尺寸和安装,24小时服务随叫随到。 电动钢制楔式闸阀:电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z940Y-100I)、不锈钢(Z940W-100P、Z940W-100R),... 电动闸阀、电动法兰铸钢闸阀、电动高中压闸阀 Z941H-40C DN200/250/300 电动...Z940H Z941Y-16C Z940 Z941Y-16P Z940 Z941Y-16R Z940 Z941W-16P
电动闸阀
型号 Z940H/Y/W Z940H/Y/W型钢制楔式电动闸阀PN16~PN63传动方式为电动,连接方式为法兰连接,闸板为明杆楔式弹性闸板,阀座密封面材料为 Cr13 系不锈钢(Z940H)、硬质合金(Z940Y)、不...Z940H、Z940Y、Z940W 型 铸钢电动楔式闸阀PN100~PN160驱动方式为电动,连接方式为法兰连接,闸板为明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z...Z940H、Z940Y、Z940W 型 PN16~PN63 钢制电动楔式闸阀:电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为 Cr13 系不锈钢(Z940H)、硬质合金(Z940Y)、不锈钢(Z940W),公称压力 ...闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分...楔式闸阀Z41/40H.高温高压电站闸阀Z960Y.水封闸阀Z44H/Z40H.无导流孔平板闸阀Z43Y. 锻钢焊接闸阀Z61Y/Z11Y.电动楔式闸阀Z940H/Z941Y-160.不锈钢气动闸阀...适用于Class1500~Class3500、PN250~PN320的电站管路上,用于截断或接通介质。选用不同的材质,可分别适用于不同温度压力的水、蒸汽、油品等。

型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z940H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品
Z940Y-16C~63
Z940Y-16P~63P ≤150 弱腐蚀性介质
Z940W-16P~63P
Z940Y-16R~63R 腐蚀性介质
Z940W-16R~63R
Z940-40I-63I 40~63 4.0~6.3 ≤550 水、蒸汽、油品

Z940H、Z940Y、Z940W型钢制楔式电动闸阀PN16外形结构尺寸(mm)
DN L D D1 D2 b f z×φd H 重量/kg
50 250 160 125 100 16 3 4×φ18 653 59
65 265 180 145 120 18 3 4×φ18 665 62
80 280 195 160 135 20 3 8×φ18 725 74
100 300 215 180 155 20 3 8×φ18 787 92
125 325 245 210 185 22 3 8×φ18 902 152
150 350 280 240 210 24 3 8×φ23 955 161
200 400 335 295 265 26 3 12×φ23 1105 219
250 450 405 355 320 30 3 12×φ25 1343 376
300 500 460 410 375 30 4 12×φ25 1516 484
350 550 520 470 435 34 4 16×φ25 1678 695
400 600 580 525 485 36 4 16×φ30 1849 977
450 650 640 585 545 40 4 20×φ30 1937 1033
500 700 705 650 608 44 4 20×φ34 2234 1087
600 800 840 770 718 48 5 20×φ41 2432 1357
700 900 910 840 788 50 5 24×φ41 2489 1481
800 1000 1020 950 898 52 5 24×φ41 2643 1845
Z940H、Z940Y、Z940W型钢制楔式电动闸阀PN25外形结构尺寸(mm)
DN L D D1 D2 b f z×φd H 重量/kg
50 250 160 125 100 20 3 4×φ18 653 64
65 265 180 145 120 22 3 8×φ18 665 65
80 280 195 160 135 22 3 8×φ18 725 79
100 300 230 190 160 24 3 8×φ23 787 98
125 325 270 220 188 28 3 8×φ25 902 154
150 350 300 250 218 30 3 8×φ25 955 168
200 400 360 310 289 34 3 12×φ25 1105 219
250 450 425 370 332 36 3 12×φ30 1343 390
300 500 485 430 390 40 4 16×φ30 1516 505
350 550 550 490 448 44 4 16×φ34 1678 736
400 600 610 550 505 48 4 16×φ34 1849 1027
450 650 660 600 555 50 4 20×φ34 1937 1139
500 700 730 660 610 52 4 20×φ41 2234 1228
600 800 840 770 718 56 5 20×φ41 2432 1502
700 900 955 875 815 60 5 24×φ48 2489 1617
800 1000 1070 990 930 64 5 24×φ48 2643 1923
