电动闸阀 Z941H-64 DN100外形尺寸及内部结构图

[ 2023-05-23 ]
上海湖泉阀门集团有限公司电动智能一体化电动闸阀 Z941H-64C DN100订货须知: 一、①z941h电动法兰闸阀产品名称与型号②Z941H电动法兰闸阀口径③是否带附件以便我们的为您正确选型。 二、若已经由设计单位选... Z941H-64电动法兰闸阀/电动防爆闸阀/矿用电动闸阀 应用范围: 户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘... Z941H电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通...
 电动阀
 电动闸阀产品说明: Z941H/Y-16C/25/40/64/100/160、Z941H-63C/Z941W-63P/Z941Y-63P/R/RL电动闸阀、不锈钢电动闸阀、防爆电动闸阀型 PN16~PN200 钢制楔式闸阀:法兰连接形式、明杆楔...Z941H-64C DN100电动闸阀 智能调节型电动闸阀 电动硬密封法兰闸阀简介: Z941H-25C高压电动法兰闸阀是由多回转电动执行器与法兰闸阀组成,主要用来接通或截断管路中的介质,不适用...适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的...是做直线运作的阀门,它与Z型多回转执行机构相配,有开关型和智能型。此类阀门操作非常简单是一种最常见的启闭式阀,它利用闸板的上下运作来接通和关闭管道中的流体介质。它广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。

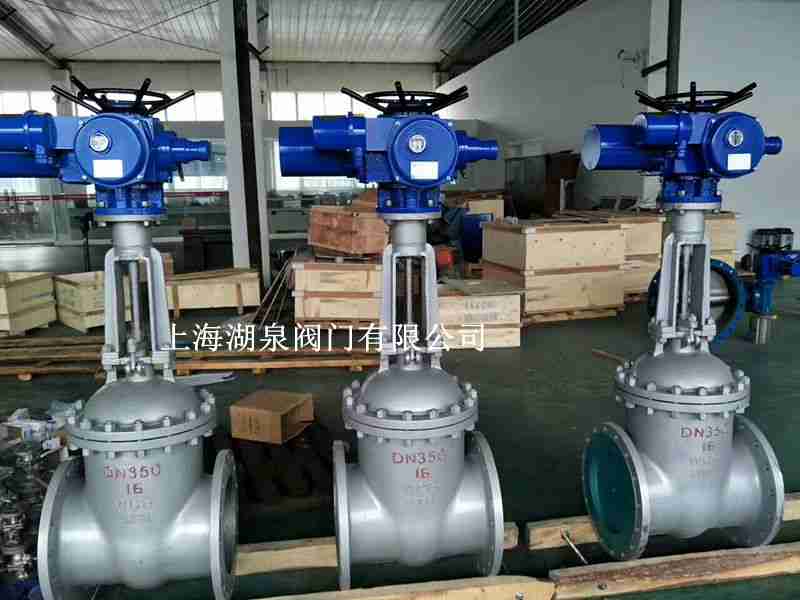

 电动闸阀

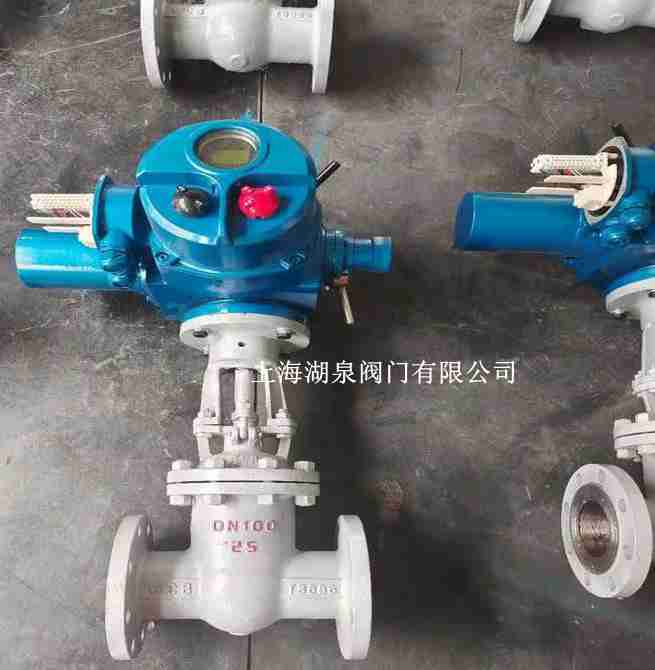

z941H-64 DN100智能开关型电动法兰闸阀用于液体、气体和风系统管道介质流量的模拟量调节,是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。电动闸阀产品特点 1、配套一体化电动执行器现场使用更加的智能化现场监控。 普通开关型电动法兰闸阀dn100的控制单元与电动执行器封装成一体,无需外配控制单元即可现实就地操作,远程只需输出相关控制信息就可对其进行操作。...主要用于煤矿的井下水路管道的通、断控制及调节介质流量大小,一般这种防爆矿用电动闸阀,MA带煤安证矿用电动闸阀,矿用防爆电动闸阀的电源电压有380V和660V,而且这种矿...

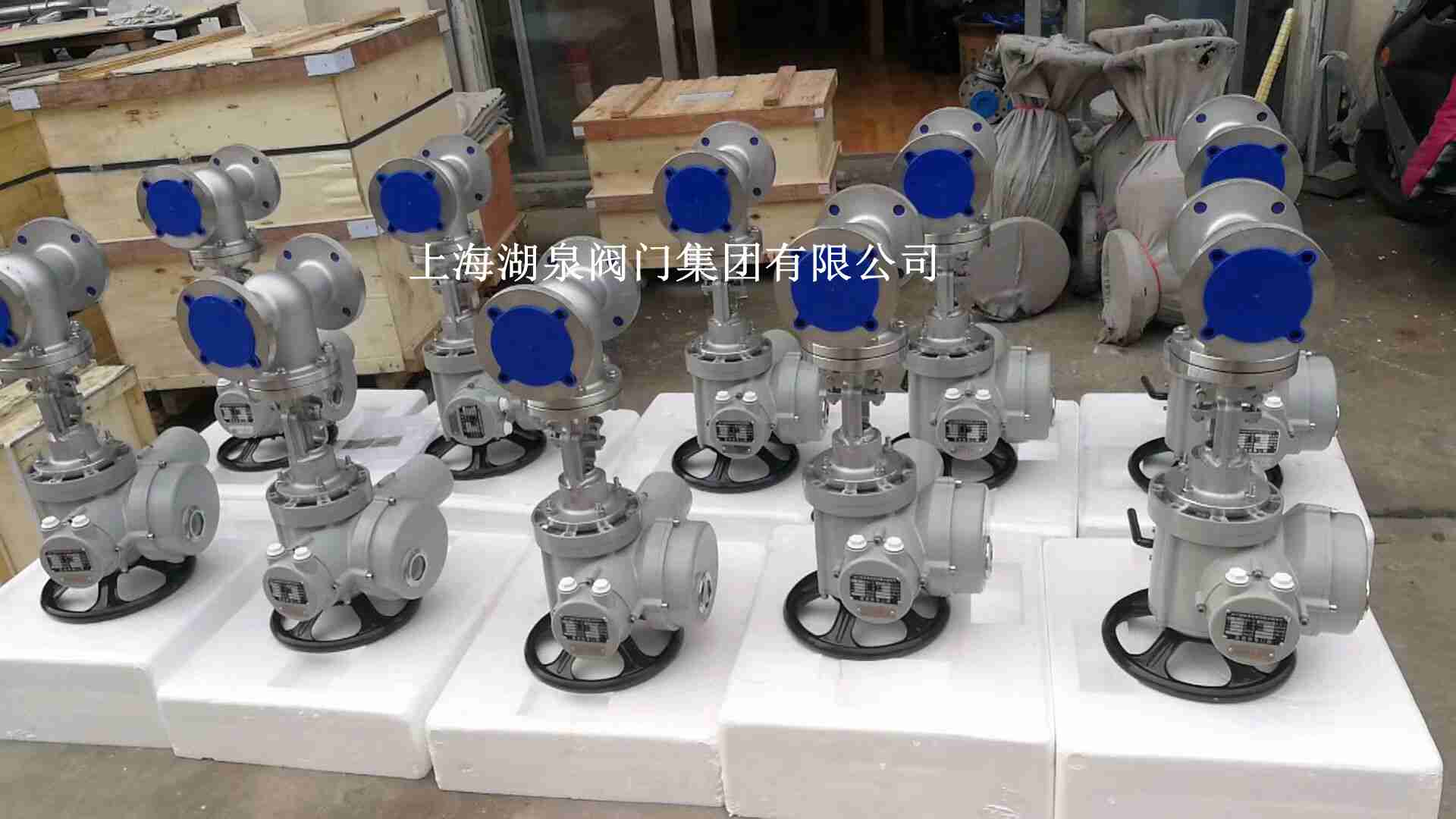

 闸阀
Z941H-64电动闸阀PN6.4mpa DN100 125 150 200电动法兰高压闸阀主要特点: 1、结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。 2、密封面采用不锈钢和硬质合金,使用寿命长。 3、采用柔性石墨...阀门口径DN50~DN1400,介质压力为PN1.0~32.0MPa,阀体材质为WCB铸钢或304/304L/316/316L不锈钢等 电源电压AC660V或者AC380V,控制方式有普通煤安防爆开关型、智能一体式矿用电动开关..电动闸阀 Z941H-40C DN100电动硬密封法兰闸阀 智能开关型电动阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。不锈钢电动闸阀材质分为304不锈钢闸阀,316不锈钢闸阀,321不锈钢闸阀。表示方法为:Z941H-16P。高温高压电动闸阀Z941H-100I DN150温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀:可手动或配电动装置、法兰连接、明杆楔式刚性单闸板。

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置
L D D1 D2 D6 b z-Φd f f2 H
Z940、Z941、Z942
50 250 175 135 105 88 26 4-Φ23 3 4 667 ZB15
65 280 200 160 130 110 28 8-Φ23 3 4 685 ZB15
80 310 210 170 140 121 30 8-Φ23 3 4 748 ZB20
100 350 250 200 168 150 32 8-Φ25 3 4.5 845 ZB20
125 400 295 240 202 176 36 8-Φ30 3 4.5 920 ZB20
150 450 340 280 240 204 38 8-Φ34 3 4.5 1009 ZB40
200 550 405 345 300 260 44 12-Φ34 3 4.5 1253 ZC60
250 650 470 400 345 313 48 12-Φ41 3 4.5 1449 ZC60
300 750 530 460 412 361 54 16-Φ41 4 4.5 1867 ZC90
350 850 595 525 475 422 60 16-Φ41 4 5 1913 ZC120
400 950 670 585 525 474 66 16-Φ48 4 5 2017 ZC180
500 1150 800 705 640 576 70 20-Φ54 4 5 2459 ZC250
