请问穿透式刀闸阀与矿浆刀闸阀的区别是什么

[ 2023-03-28 ]
请问穿透式刀闸阀与矿浆刀闸阀的区别是什么呢?穿透式刀闸阀,又称手动插板阀,它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

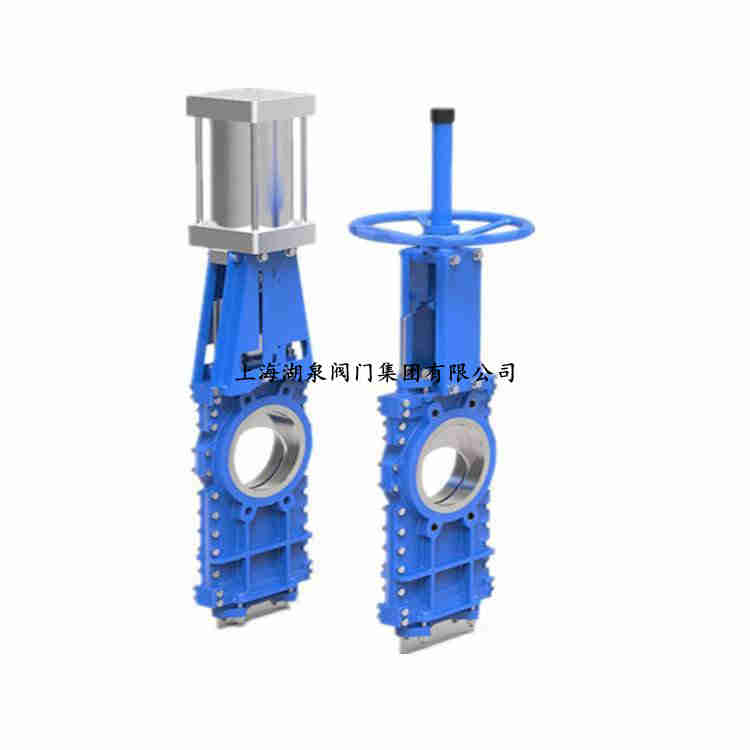

 刀闸阀
此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。

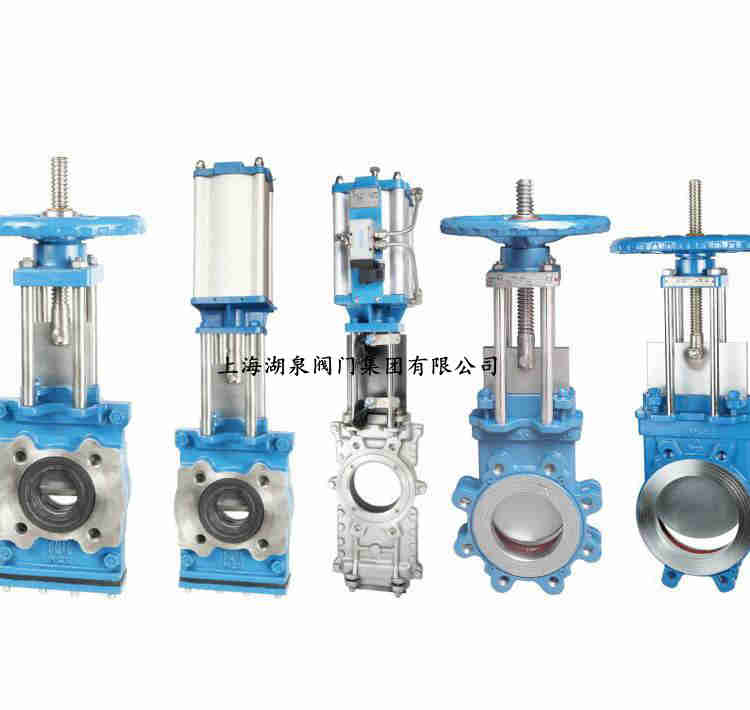

 刀闸阀厂家
阀门型号 SCZ73F-2.5 SCZ73H-6 SCZ73H-10 SCZ73F-16
工作压力(MPa) 0.25 0.6 1.0 1.6
适用介质 糖浆、纸浆、污水、灰、煤气等
适用温度(℃) 橡胶≤80,氟橡胶≤180,碳素钢≤425,不锈钢≤600,310S不锈钢≤1100
驱动方式 手动(手轮)
材料 阀体 WCB铸钢,304不锈钢,316不锈钢,310S不锈钢
闸板 不锈钢
阀体密封圈 合成橡胶或聚四氟乙烯
阀杆 铬不锈钢
支架 碳素钢
填料 聚四氟乙烯

刀型闸阀,又称刀闸阀或刀型浆液阀,从八十年代引进中国。其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣、到城市的污水处理;从水泥、造纸厂的浆液运输送,到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣,易安装、易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大,占空间,易积渣,不易安装和维修等问题。因而大量的通用切断类闸个和调节型闸门被刀型闸阀取代。

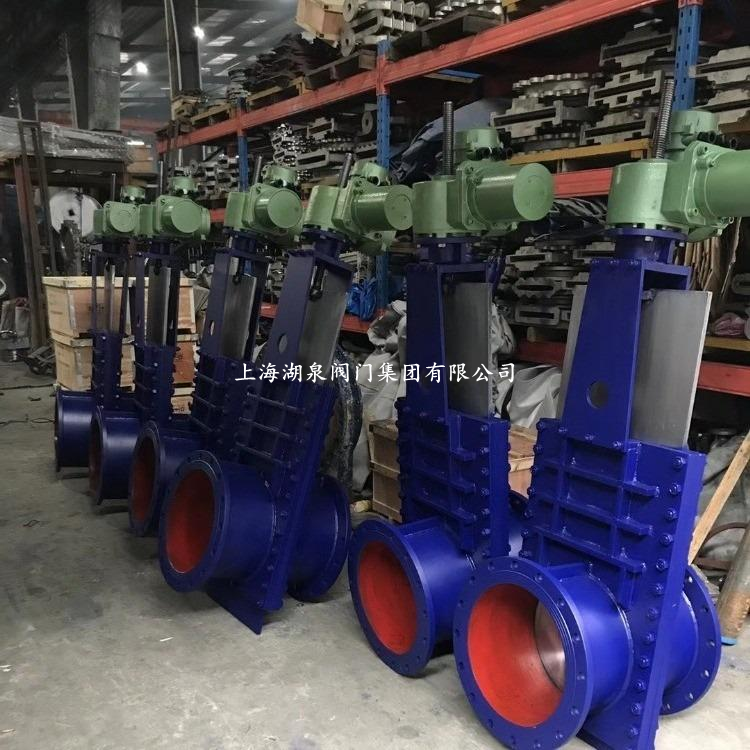

 穿透式刀闸阀
矿浆电动刀闸阀,是采用优质不锈钢材料制造的一种新型阀门。 它具有结构简单紧凑、重量轻、易安装、密封性能可靠等优点; 广泛应用于冶金矿...矿浆刀闸阀关闭时,密封面可以只依靠介质压力来密封, 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。在实际使用中发现 大部分刀型闸阀是采用强制密封的 形式的,也就是说当 阀门关闭时,需 要 使用外力如电动、气动等执行机构控制, 将闸板压向阀座,以保证密封面的 严密性,矿浆闸 门在管道中一般应当水平安装。 了解了这些,还有区别的就是穿透刀闸阀整体式设计,并且适用的范围比较广,矿浆刀闸阀是超短结构长度,比较节省材料。如采用硬密封不锈钢材质,阀瓣做喷焊处理的话,可以很好的扩展阀门对温度,压力的要求。

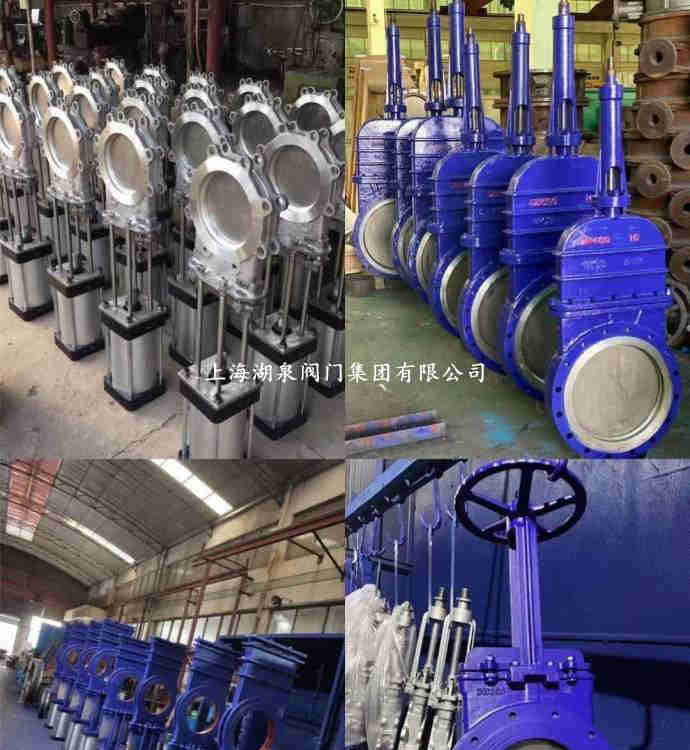

 矿浆刀闸阀
名称 手动矿浆刀闸阀(对夹式)
工作原理 阀门关闭时,密封胶圈压紧闸板,形成密封;
当阀门开启时,两个密封胶圈相互压紧形成密封
型号规格 LAD-SKG73X DN25-DN800
阀体材质 铸铁/碳钢
胶圈材质 天然橡胶/EPDM
加强层 内置加固支撑圈,以防衬套过压变形
压力/温度 0.6Mpa/1.0Mpa/1.6Mpa   /   -35℃~+130℃
法兰标准 国标 PN10/16 、美标ANSI 150LB 等其他标准
适用介质 污水、矿浆、酸碱性介质、干粉等
控制条件 手轮驱动
阀门优点 气泡级密封保证下游无泄露;
双向设计;无扰流,降低压力损失;
无阀座阀腔,避免物料堆积,
无金属部件与介质直接接触;
胶圈易更换,轻松维护,降低成本
