电动闸阀Z941H-10Q DN150产品型号规格

[ 2022-01-13 ]
上海湖泉阀门集团有限公司 电动闸阀Z941H-10Q DN150生产厂家,咨询: 021-64162222  ,产品型号规格电动契式闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。 智能一体化电动闸阀Z941H-64C DN150产品特点: 1、闸阀是常用的截断阀之一,主要用来接通或截断管路中的...DN50~600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料:碳钢 不锈钢 Z941H电动闸阀 结构与特点选材考究符合国内外相关标准,材料的全面...闸板有刚性闸板和弹性闸板,根据闸板的不同,闸阀分为刚性闸阀和弹性闸阀。 Z941H-25P-DN150 电动闸阀dn50产品名称:电动闸阀Z941H 商品详情 电动闸阀Z941H Z941H electric gate valves 公称通径 Nominal diameter: DN15-DN2400 公称压力 Nominal pressure: PN1.0~32MPa 适用介质 Applicable medium:水、...按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式,闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。电动闸阀Z941H-10Q DN150产品型号规格按阀杆的螺纹位置划分,可分为明杆闸阀和...

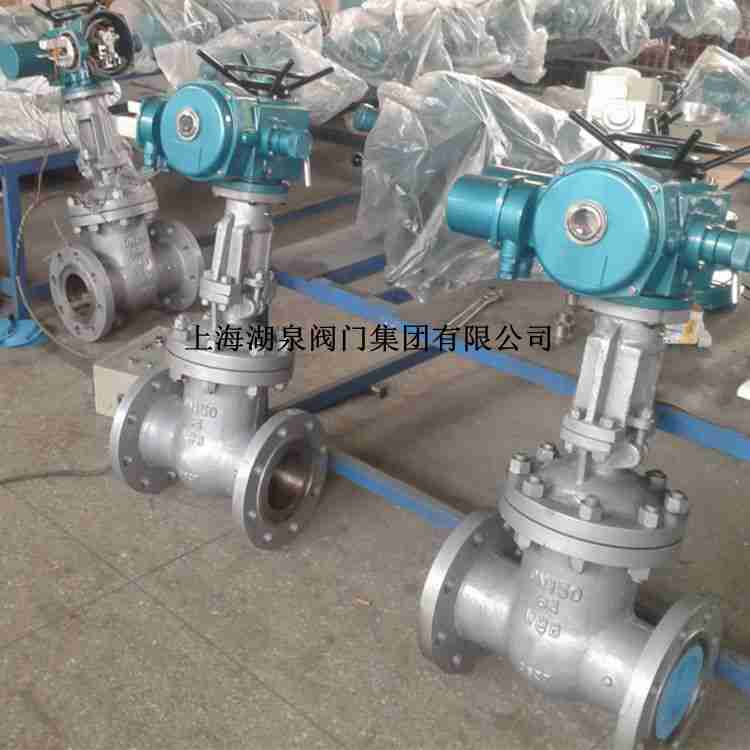

 电动闸阀Z941H-10Q DN150
煤气闸阀(大口径)DN200 Z941H电动闸阀(大口径) 喷吹型蝶阀(大口径) 组合式三通球阀 Z41H闸阀 J41H截止阀 J41W不锈钢截止阀 Z41W不锈钢闸阀 Q41F不锈钢球阀 Q341F不锈钢球阀 D343H蝶阀 CS41H疏水...Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P...Z941H电动闸阀电装型号规格 主要尺寸和重量 : 2.5MPa DN L D D1 b n-φd 电装型号 L1 H D0 重量 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 145 110 ...电动闸阀是通过电动执行器来控制的一种阀门,简单的说就是智能闸阀,电动闸阀的性能稳定,密封性相对较好,如果想选择自控阀门,那么电动闸阀将会是理想的选择。 不锈钢电动闸阀,电动阀门...

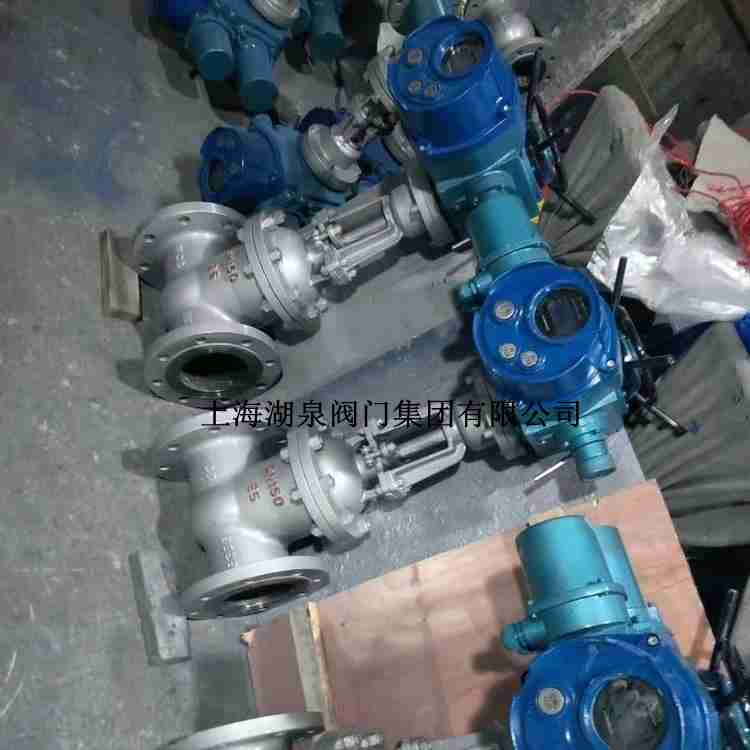

 dn150电动闸阀
 EXdIMb煤安型电动闸阀 MZ941H-100C DN150煤安矿井电动闸阀 电源电压:AC380V、AC660V可选! 说明事项:1、本产品适用于煤矿井下非采掘工作面! 2、随货携带有效防爆证及安全... 产品名称:电动闸阀产品型号:Z941H 公称通径:DN50~DN1200结构形式:闸板式 公称压力:1.6Mpa~6.4Mpa连接方式:法兰 适用温度:-20ºC~+150ºC~425ºC~550ºC驱动方式:手动、伞齿轮、...【Z941H电动闸阀-主要外形尺寸】1.6MPa DN L D D1 D2 b n-φd 电装型号 L1 H D0 重量 凸面法兰 RF Z940H Z940Y Z940W Z940F ...电动闸阀安装尺寸隔爆型电动闸阀Z941H-16C-DN150 ,电动法兰铸钢闸阀结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小,使用寿命长。 电动闸阀Z541H-16C DN1400的详细信息 电动闸阀 相关型号:Z941H,Z940H,Z941H-100,Z940H-100,Z941H-64,Z940H...
 电动闸阀dn150
Z941h-16c什么意思? z表示的是闸阀,9表示电动,4表示连接方式是法兰,1表示结构形式是楔形单闸板,h表示密封面材质是13Cr系列合金钢,16表示公称压力是1.6MPa,c... 电动闸阀Z941H-16C PN10.0MPa-16.0MPa: 10.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L H D0 凹面法法 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I 40 240 165 ...Z941H-16CDN40电动闸阀电动闸阀Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...

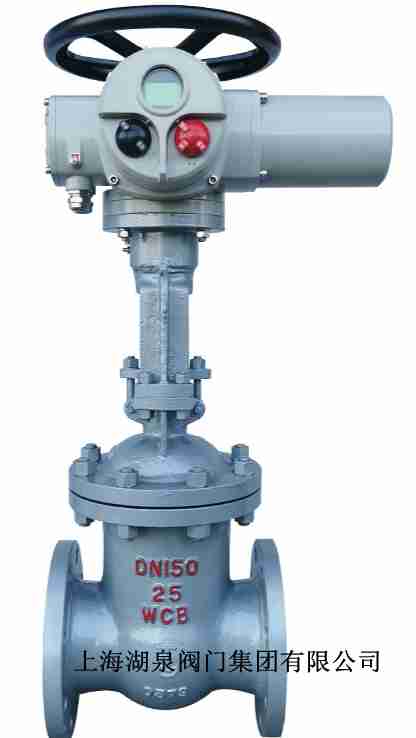

Z941H-10Q DN150电动闸阀
电动闸阀Z941H-10Q DN150产品型号规格主要尺寸
公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
电动闸阀Z941H-10Q DN150产品型号规格尺寸
DN L D D1 D2 Z-Φd ≈H 电动装置
JB GB
80 210 203 200 160 132 8-19 608 Z10-24/36
100 230 229 220 180 156 8-19 712 Z10-24/36
125 255 254 250 210 184 8-19 797 Z15-24/36
150 280 267 285 240 211 8-23 850 Z15-24/36
200 330 292 340 295 266 8-23 1065 Z20-24/36
250 380 330 395 350 319 12-23 1187 Z20-24/36
300 420 356 445 400 370 12-23 1312 Z30-24/36
350 450 381 505 460 429 16-23 1362 Z30-24/36
400 480 406 565 515 480 16-28 1422 Z45-24/36
450 510 432 615 565 530 20-28 1932 Z60-24/36
500 540 457(700) 670 620 582 20-28 2300 Z60-24/36
600 600 508(800) 780 725 682 20-31 2520 Z90-28/36
700 660 610 895 840 794 24-31 2610 Z180
800 720 660 1015 950 901 24-34 2715 Z180
900 780 711 1115 1050 1001 28-34 2996 Z250
1000 840 811 1230 1160 1112 28-37 3185 Z350
1200 960 1015 1455 1380 1328 32-40 3410 Z350

电动闸阀Z941H-10Q DN150产品型号规格技术参数
体盖板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
本体材料
尼龙
增强柔性石墨
1Cr13/柔性石墨
OS软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
≤425 水、蒸汽、油品
WC1 38GrMoA1
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200
