电动闸阀工作原理图,安装示意图

[ 2021-12-02 ]
电动闸阀工作原理图,安装示意图上海湖泉阀门集团有限公司电动闸阀工作原理图知道吗?它的安装示意图是怎么安装的呢?看我以后详细介绍后,大家应该会明白,电动闸阀电动阀门装置是用来控制电动闸阀的开启、关闭与中间暂停,它可以准确地按控制指令动作,是对阀门实现远控、集控和自动控制的驱动装置。

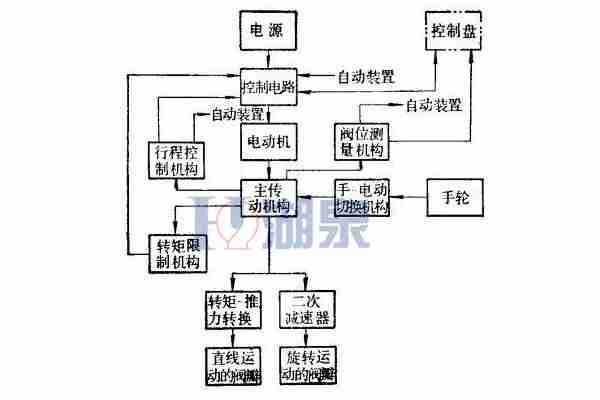

 电动闸阀工作原理图
电动闸阀电动阀门装置由六个部分组成,即电机、减速器、控制机构、手-电动切换机构、手轮部件及电气部分。它的电动机:采用户外型三相异步电动机,该电机为短时工作制,额定持续工作时间为10分钟。控制机构:由转矩控制机构、行程控制机构及可调式开度指示器组成,用以控制阀门的开启和关闭及阀位指示。电动闸阀工作原理图手-电动切换装置:为半自动切换,电动转变为手动操作需板动切换手柄,而由手动转变为电动系自动进行(需板动切换手柄)。手轮部件:由手轮和手动轴组成,供安装调试和处理故障等需要手动时使用。电动闸阀工作原理控制回路设计有行程到位、过力矩、过流保护以及开关互锁、交流接触器互锁等,有效地保证了电动阀门装置的安全运行。
 电动闸阀原理图
电动闸阀安装示意图,它可以安装在水平管道或垂直管道上,单、双闸阀应安装在水平管道上,手轮应位于阀门上方,不得向下安装。电动闸阀介质流向不受限制。电手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。带传动机构的闸阀,按产品使用说明书的规定安装。如果阀门经常开关使用 , 每月至少润滑一次。
 电动闸阀安装示意图
电动闸阀安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。安装在保温管道上的各类手动阀门,手柄均不得向下。安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。带传动机构的闸阀,按产品使用说明书的规定安装。

电动闸阀室内安装或有防护措施户外使用,户外露天安装,有风、砂、雨露、阳光等侵蚀,具有易燃、易爆气体或粉尘环境,湿热带、干热带地区环境,管道介质温度高达480℃以上,环境温度低于-20℃以下,遭水淹或浸水中,具有放射性物质(核电站及放射性物质试验装置)环境,舰船上或船坞码头(有盐雾、霉菌、潮湿)的环境,具有剧烈振动的场合,电动闸阀,电动刀型闸阀安装前要检查阀门腔内与密封面等部位,没有污物或砂粒附着,  各连接部位螺栓,要求均匀拧紧;  检查填料部位压紧,保证填料的密封,保证闸板开启灵活,  用户安装阀门之前,校对阀门型号,连接尺寸和注意介质的流向,保证和阀门要求一致性,  用户在安装阀门时,预留阀门驱动的必要空间,驱动装置的接线要按线路图来进行,电动闸阀刀型闸阀定期保养,不随意碰撞和挤压,以免影响密封。
