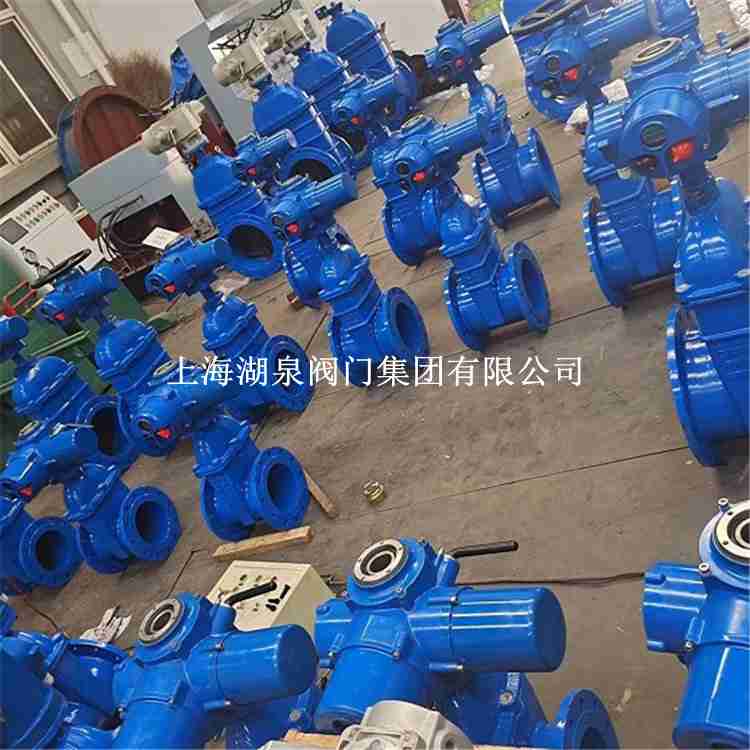

上海湖泉阀门集团有限公司电动闸阀dn150 z945x-10 产品软密封电动法兰闸阀适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上，该电动闸阀关闭时,密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。它是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。d n150 z945x-10 产品电动弹性座封闸阀，采用新颖的结构设计、严格的制造技术和高性能的新型材料，克服了传统闸阀密封不良、内件特别是闸板易锈蚀、橡胶弹性疲乏易老化等缺陷。

产品信息：
产品类别：Z945X-10Q
品牌：上海湖泉阀门
开关类型：电动
材质：球墨铸铁
特殊用途：调节
加工定制：否
产地/厂家：上海

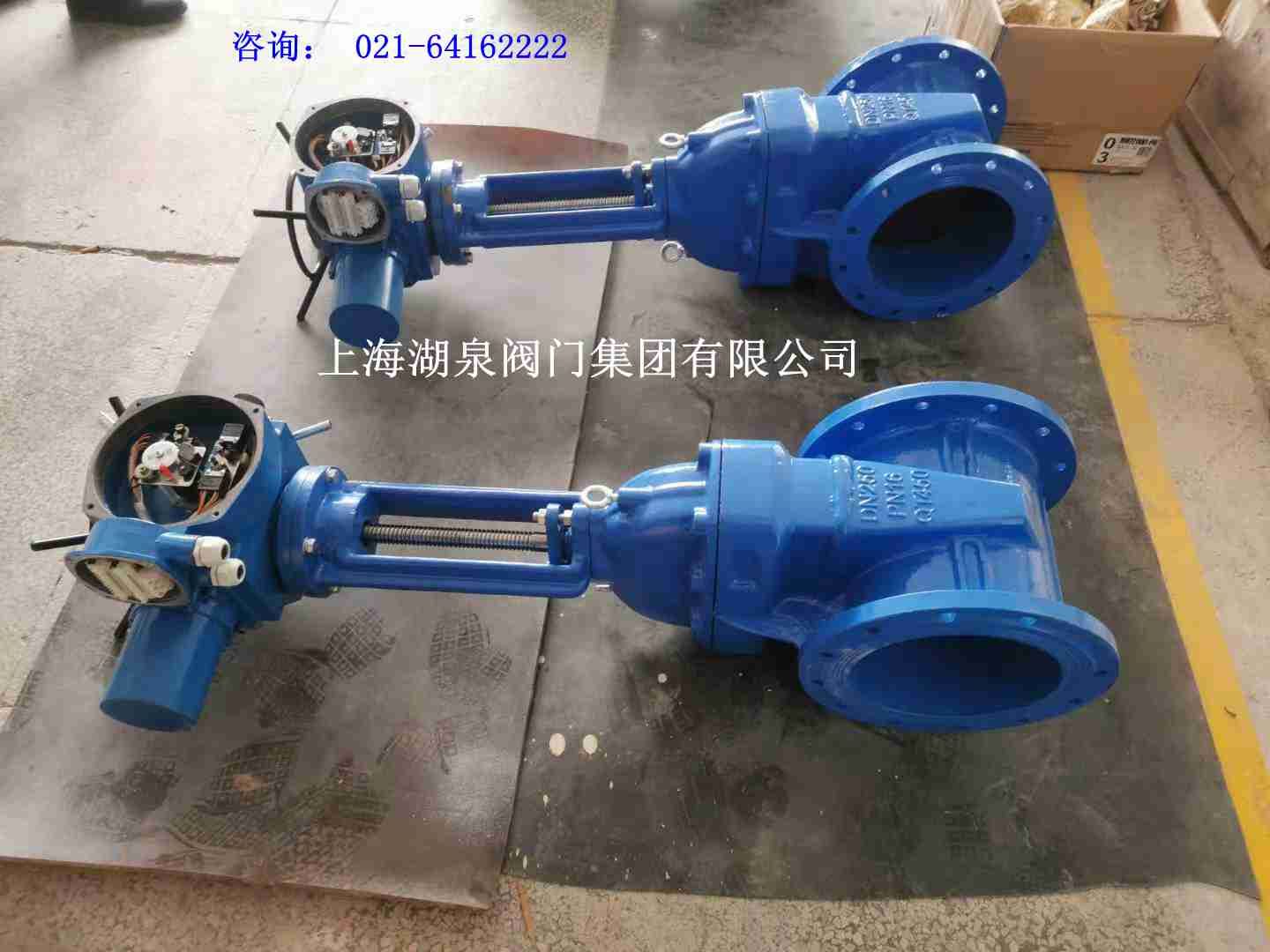

电动闸阀dn150 z945x-10 产产品启闭迅速，平衡可靠，自动化程度高。安装高度及位置不受限制。采用防爆型电动装置，在易燃易爆，甚至有体环境中可以正常工作。配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。设计制造:JB/T8691-1998结构长度: GB/T15188.2-94法兰连接: GB/T9113.1-2000 JB/T79-94试验与验收: GB/T13927-92电动闸阀dn150 z945x-10 产品球铁精铸壳体：阀体和阀盖材质为球墨铸铁，强度高耐腐蚀，阀座与阀体整体精密铸造成形； 电动闸阀dn150 z945x-10 产品全径平底流道：阀门全开时闸板完全升离流道，阀座底部无凹槽，不易堆积杂物，与直管道等同，流阻 ,全部包胶闸板：高性能橡胶将骨架全部包裹，铸铁彻底与介质隔离，无腐蚀，橡胶软密封，与骨架牢固粘结，整体热*化成形； 电动闸阀dn150 z945x-10 产品整体式铜螺母：闸板螺母与骨架整体连接，无运动空行程及送脱现象； 电动闸阀dn150 z945x-10 产品闸板导轨系统：阀体与闸板间带导轨系统。闸板密封时承载水压布偏移，升降时橡胶无接触磨损，防止阀杆弯曲； 电动闸阀dn150 z945x-10 产品不锈钢阀杆：不锈钢耐腐阀杆，梯形螺纹滚压加工，螺牙光滑耐磨，有效降低操作扭矩，提高使用寿命； 电动闸阀dn150 z945x-10 产品双之推轴承（暗杆型DN≤300）：阀杆颈部带双之推轴承，倒装式阀杆避免被水压冲出； ⑧阀杆轴向密封（暗杆型）：三道O形密封圈，水压作用下轴向自密封，无填料密封调节之烦恼，顶部档压圈，阻止外部杂质进入轴封内部。


电动闸阀dn150 z945x-10 产品在出厂说明书中应标明以下相关数据：阀门规格；型号；工作压力；制造标准；阀体材质；阀杆材质；密封材质；阀轴填料材质；阀杆轴套材质；内外防腐材质；操作启动方向；转数；工压状况下启闭力矩；制造厂厂名；出厂日期；出厂编号；重量；连接法兰盘的孔径、孔数、中心孔距；以图示方式标明整体长、宽、高的控制尺寸；阀门流阻系数；有效启闭次数；阀门出厂检测的相关数据及安装、维护的注意事项等。 电动闸阀dn150 z945x-10 产品技术参数外形尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
