高压电动闸阀前面有手阀吗

[ 2021-08-26 ]
上海湖泉阀门有限公司高压电动闸阀前面应不应该有手阀吗?厂里面新上了一台焚烧炉,高压气泡产出蒸汽上面有一台10MPa的高压电动闸阀,但是昨天调试的时候,工艺说正在试机,我们的高压闸阀不能调试,一旦打开,蒸汽就过来了,我当时想你把前面的手动阀关掉就好了嘛,但是工艺说前面没有手动阀,从气泡出来后第一个阀门就是这个电动闸阀,我问那如果闸阀故障怎么办,工艺说图纸上就没有,他们是按照图纸施工的,我也不知道这是不是正常,请教一下各位大神,看看有没有相关标准什么的

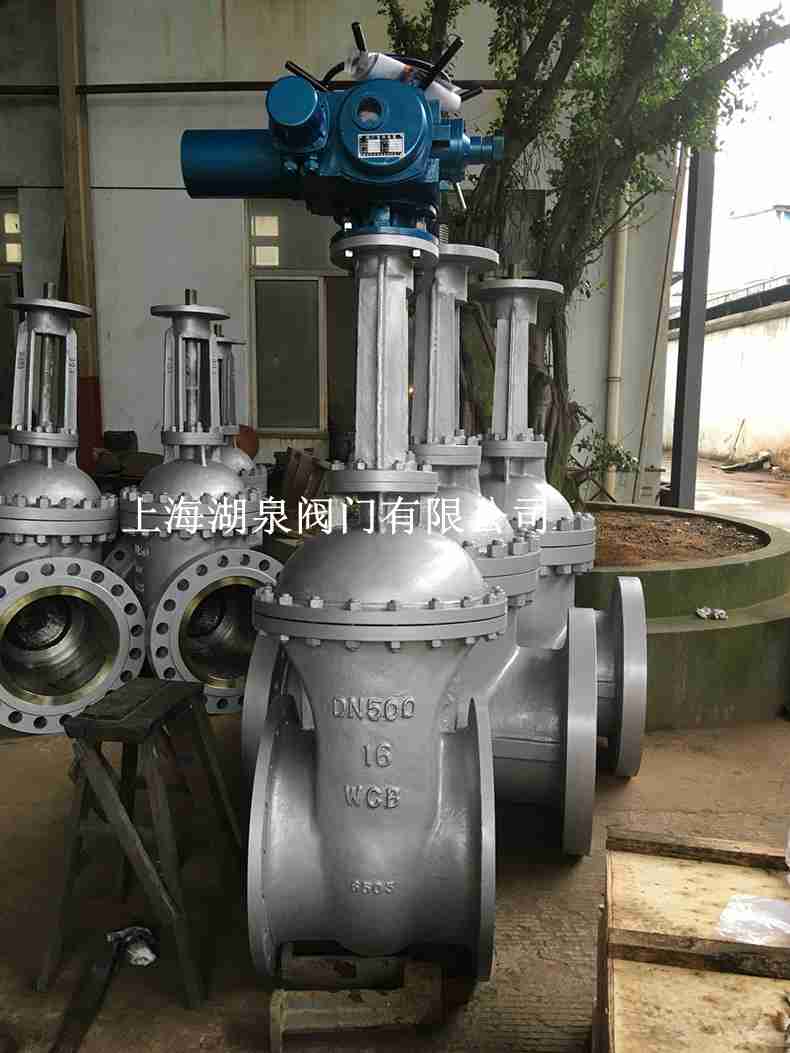

 高压电动闸阀
高压电动闸阀(进口电动高温高压闸阀,不锈钢电动高压闸阀,法兰式电动高压闸阀)是由高精度电动执行器与高压闸阀组成。采用法兰或者焊接式连接,属整体直通铸造(锻造)阀,电动高压闸阀主要应用于压力为PN32.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上,中部采用阀盖连接,在高温高压工况下具有良好的密封性能。电动高压闸阀密封面上层堆焊硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。

高压电动闸阀特点
1、采用中法兰螺栓连接,支管两端为法兰连接结构。
2、阀座密封面采用铁基铬镍不锈钢堆焊而成,耐磨、抗擦伤性能好。
3、阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。
4、电动高压闸阀的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速箱、转矩控制机构、行程控制机构、现场操作机构,手、电动切换机构。阀门的开关均由行程控制机构调整,调整转矩限制机构,可以在行程控制机构失灵的情况下,保护阀门。电动焊接闸阀关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成,借阀体内导向作升降运动。
5、电动装置除能就地操作外,还可进行远距离操作。
闸阀
高压电动闸阀参数
压力:1.6-32.0Mpa  Class:150-2500LB   JIS:10K-30K
进口电动高压闸阀选型
a: 产品名称与电动高压闸阀的型号
b:  电动高压闸阀的操作方式 (有手动 涡轮传动 气动 电动等)
c:  电动高压闸阀的密封面材质和硬度
d:  电动高压闸阀的阀体材质
e:  电动高压闸阀的压力
f:  电动高压闸阀的使用介质(名称、粘度、颗粒 腐蚀性、毒性)

高压电动闸阀型号:Z941Y,Z941W
通径规格:DN50~DN600
结构形式:直通式
阀体材质:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公称压力:PN100-PN250
适用温度:-29℃~550℃
应用范围:油品、蒸汽、石油、化工、火力电站

高压电动闸阀产品特点:使用安全可靠,硬度高,抗擦伤,耐腐蚀,使用寿命长
产品型号
公称压力
试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
强度试验 密封试验/上密封实验
Z961Y-250 25 37.5 27.5 - ≤425 水、蒸汽、蒸汽
Z962H-320 32 48 36 - ≤425
Z960Y-P54100 - 30 22 540℃为10MPa ≤540
Z962Y-P54170 - 48 36 540℃为17 MPa ≤540

高温高压闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品引用标准:1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定; 2、 结构长度按E101的规定或按用户提供尺寸3、焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

高压电动闸阀出现缺陷时的处理方法
高温高压电动闸阀采用先进流道等径直通结构,极大降低了流阻系数与能量的损耗,显著提高了阀门使用寿命和性能。当阀门在行程整定后,进行电动关闭时,由于关闭行程开关未起作用,行程到位后未停止,在阀门关闭过紧情况下,继续关闭阀门,由于新更换的电动装置转圈数大,电动关闭阀门较为省力,造成过力矩不动作;当阀门关闭至不能再关时,过力矩才动作,门杆因阀门过紧而造成弯曲;阀瓣(楔型单闸板)造成锥面上部受挤压变形,使阀瓣与阀座接触后上部形成间隙;阀瓣与阀座密封面表面有拉伤痕迹。当电动重新开启阀门时,由于电动装置的转圈数大,电动机负载小,电动仍能将阀瓣从阀座中拉出,门杆螺纹套温度升高,最终造成阀杆与门杆螺纹套在门杆弯曲处卡涩,电动装置过力矩动作停止。
