电动闸板阀和电动闸阀区别

[ 2021-07-16 ]

闸板阀和闸阀有何区别呢？电动闸板阀和电动闸阀区别在哪呢？
首先结构形式不同.用途也不一样.闸阀可以用来控制流量.可以经常起闭.但是起闭速度慢. 而板阀不能用来控制流量,不易作为调节阀来使用.不宜经常起闭.但是起闭速度比较快.而且板阀手丙有卡槽,不会受到震动或水流冲击影响阀门开度的大小。

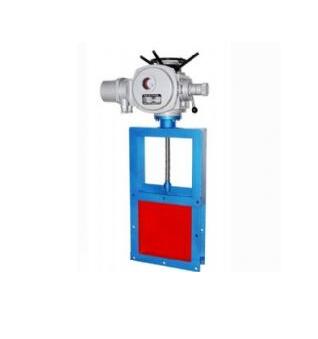

电动闸板阀

1、闸阀类型代号为Z;
2、闸阀结构形式代号，0-弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3-明杆平行式单闸板阀，4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6-暗杆楔式双闸板阀，7-暗杆平行单闸板阀，9-暗杆平行双闸板阀;
电动闸板阀是最常用的截断阀门之一，主要用来接通或截断管路中的介质，阀瓣为直上直下的板型密封面。而闸阀指的是闸板阀众多阀门中的一个种类，按闸板阀的结构形式可以分为明杆和暗杆，明杆指的是阀杆的传动内螺纹在阀体的外部，可以很直观的根据阀杆的运动方向和位置判断阀板的启闭和位置，需要较大的安装控件，暗杆闸板阀是指传动内螺纹位于阀体的内部，在启闭过程中，阀杆只做旋转运动，阀板在阀体嫩升降，因此所需要的安装控件相对较小，按密封面可分为硬密封和软密封，硬密封多数使用在高温高压的介质流体中，软密封形式的在水处理等低压常温中广泛使用。

闸阀按闸板的结构不同分为楔式和平行式两类。楔式闸板有3种结构：单闸板、双闸板和弹性闸板
单闸板的结构(图1)较简单，但楔角的加工精度要求较高，易发生卡紧、擦伤现象；
双闸板(图2a)的结构对楔角精度要求较低，闸板不易楔死，但结构较复杂；
Z41Y-16、DN150即为单闸板法兰闸阀，公称通径150，密封面材料为硬质合金。而Z42-16、DN150则是双闸板阀，其它参数完全一样。从外观上也能粗判一下，双闸板阀门密封突起部分要大于单闸板。
