电动刀闸阀型号、尺寸、工作原理和结构图

[ 2021-05-08 ]
上海湖泉阀门有限公司电动刀闸阀型号、尺寸、工作原理和结构图
电动刀闸阀型号
产品名称: 电动刀形闸阀
产品型号: PZ973H/PZ943H/X/Y  P9Z73H-10C/16C PZ973F-10P/16P PZ973Y-10P/16P
产品口径: DN50-1200
产品压力: 1.6MPa
产品材质: 铸铁、铸钢、不锈钢
PZ73H、PZ73F、PZ73Y 手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金,聚四氟乙烯或为不锈钢本体加工,公称压力。
2PN10~16,阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的闸阀。

电动刀闸阀主要外形及连接尺寸(mm):PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X
公称压力 DN L D1 D2 H A B C D N-Φ 电装型号
0.6
MPa
50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
1.0
MPa
50 48 100 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 2400 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20

300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120
800 127 898 950 2500 319 295 554 309 24-M30 DZ180
900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
MPa DN L D D1 D2 H N-M D0 W(Kg)
1.6 50 43 160 125 99 285 4-M16 180 8.5
  65 46 185 145 120 295 4-M16 180 10.7
  80 46 200 160 135 315 8-M16 220 13
  100 52 220 180 155 365 8-M16 220 15
  125 56 250 210 185 400 8-M16 230 23.5
  150 56 285 240 210 475 8-M20 280 31
  200 60 340 295 265 540 12-M20 360 40.7
  250 68 405 355 310 630 12-M22 360 70
  300 78 460 410 375 780 12-M22 400 107
  350 78 520 470 435 885 16-M22 400 129
  400 102 580 525 485 990 16-M27 400 215
  450 114 640 585 545 1100 20-M27 530 305
  500 127 715 650 609 1200 20-M30 530 410
  600 154 840 770 720 1450 20-M36 600 550
  700 165 910 840 788 1700 24-M36 600 820
  800 190 1025 950 898 2000 24-M36 680 950
  900 203 1125 1050 998 2300 28-M36 680 1020
  1000 216 1255 1170 1110 2500 28-M42 700 1120
  1200 254 1485 1390 1325 2800 32-M48 800 1480

电动刀闸阀工作原理
上海湖泉阀门电动刀闸阀的主要包括三个部分,分别是刀闸阀的操控手轮、阀体外壁、内部控制装置。我们使用刀闸阀主要是通过操控刀闸阀门上面容易操作的手轮,使阀体内部的控制装置进行一系列的物理运动,最后形成阀门的开合,这样就能使刀闸阀进行正常的工作,控制管道的通断了。作用:主要用于排空、卸放管路中的介质。适用介质:粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。应用:主要用于矿山电厂的选煤、排矸、排渣,亦可用于污水处理。特点:本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点其他技术参数备注:(1)刀型闸阀价格由口径、材质、压力的不同而异,恕不公布价格!(2)连接形式:对夹(梅花形、凸耳式、单夹式)、法兰等(3)传动方式:手动、齿轮传动、气动、电动、电液动等(4)口径从DN6-DN1200;压力从1.0MPA-2.5MPA;温度-29℃-650℃(5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;

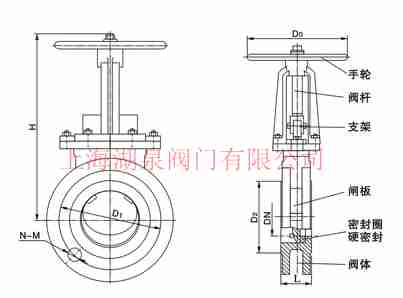

电动刀闸阀结构图

刀闸阀电动刀闸阀
