电动调节阀结构图及工作原理图解分享心得

[ 2025-04-16 ]

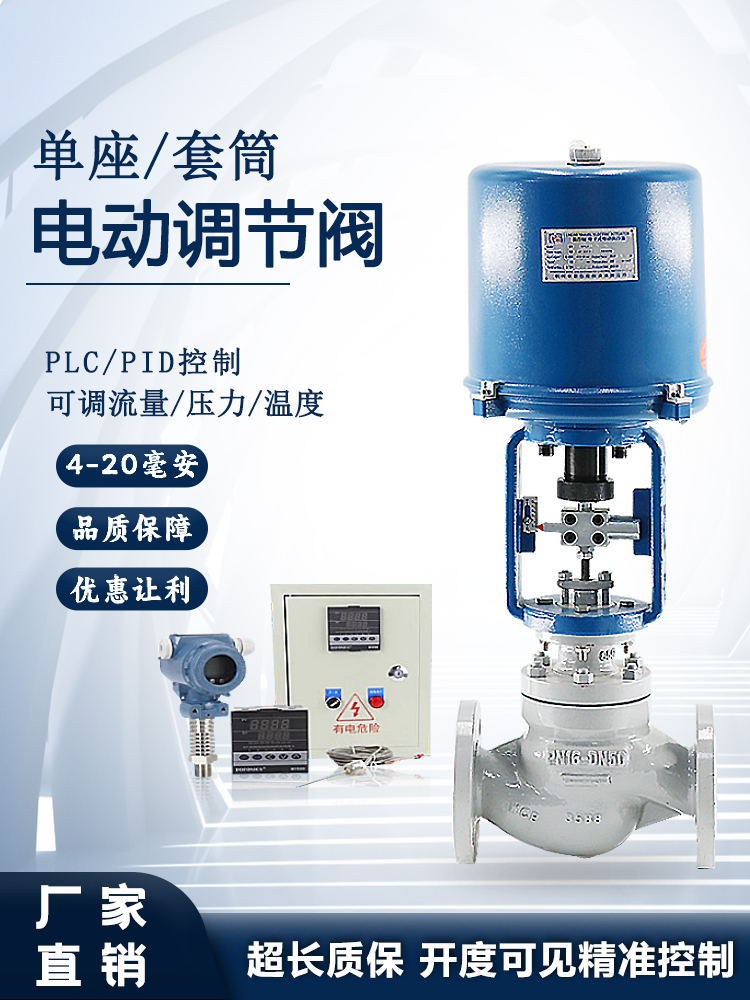

电动调节阀通过接收控制信号驱动执行机构改变阀芯位置,实现流量/压力等参数调节
阀

‌电动调节阀的工作原理‌可概括为以下核心流程:‌

  1. ‌信号输入与转换‌
    电动调节阀接收工业自动化系统(如PLC或DCS)的‌DC4-20mA或DC1-5V控制信号‌,通过内置控制器将电信号转换为电机驱动指令。

  2. ‌执行机构动作‌
    电动执行器(含电机、减速器等)根据指令驱动阀杆运动:

    • ‌角行程执行器‌通过齿轮传动实现阀门旋转(如球阀、蝶阀)
    • ‌直行程执行器‌通过丝杠结构实现阀杆直线位移(如截止阀、单座阀)
  3. ‌阀芯位置调节‌
    阀杆带动阀芯改变与阀座之间的间隙或开启角度,通过‌调节管道截面积‌实现对介质流量、压力或温度的精确控制。例如:

    • 阀芯开度增大 ⇒ 流量增加
    • 阀芯开度减小 ⇒ 压力下降
  4. ‌反馈闭环控制‌
    通过‌滑动变阻器/位置传感器‌实时监测阀位,反馈信号与设定值对比形成闭环控制,确保调节精度达±0.5%-1%。部分型号还配备限位开关防止过冲。
    调节阀

‌典型应用场景‌:

  • 化工反应釜的物料配比控制
  • 锅炉给水系统的蒸汽压力调节
  • 制药生产线的温度稳定性维持

注:不同型号可能采用AC220V/380V或DC24V电源,需根据具体工况选择。
