模拟量电动调节阀是有反馈信号输出

[ 2021-10-25 ]
上海湖泉阀门集团有限公司该产品采用的电动执行器,其特点是外壳和支架用铝合金压铸而成,体积小、重量轻。它与 DN40~200 阀门组装在一起,使得电动阀更加轻巧。电动调节阀可以满足一般的空调、制冷、通风、供热等系统控制要求。湖泉电动调节阀带反馈信号产品的详细参数、实时报价、优质商品批发/供应信息,您还可以免费查询、发布询价信息等。在系统中要求阀前阀后压差较高时, 调节阀不能满足系统控制要求,可选用电动平衡式调节阀。因为电动平衡式调节阀使用了平衡阀芯前后介质压差结构,能够克服由于高压差产生的不平衡力,使得电动调节阀在高压差的情况下阀芯关断自如。
 模拟量电动调节阀是有反馈信号输出
1.有源开关量信号:开或关状态的信号中含有电源的成分,如220V,380V,24V,12V等。
  2.无源开关量信号:开或关状态的信号中不含有电源的成分,只是一个触点的开或关变化,也叫干接点)
3. 模拟量信号:一个连续可调的控制信号。如电流信号、电压信号、计算机发出的4—20mA,0—10mA等标准控制信号。
由于计划经济时期全国统一设计,DKJ、DKZ系列电动执行器只接收有源开关量信号(即接通220V,可全开或全关)。

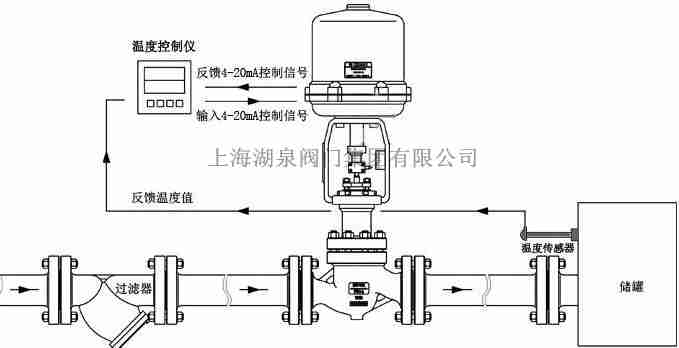

实验装置所配的电动调节阀典型外形,它由两个可拆分的执行机构和调节阀(调节机构)部分组成。上部是执行机构,接受调节器输出的0~10mADC或4~20mADC信号,并将其转换成相应的直线位移,推动下部的调节阀动作,直接调节流体的流量。
 模拟量电动调节阀
1.PLC控制电磁阀,原理就是,plc的开关量输出模块,连接到电磁阀的线圈端。当该模块的相对应点,有电压输出,电磁阀线圈得电,触点吸合。无电压输出,线圈失电,触点断开。
2.PLC控制调节阀,原理就是:PLC的模拟量输出模块,连接到调节阀的控制器。当输出不同程度的电流或者脉冲信号时,控制器会根椐接收来的信号,来控制阀门的开度,以达到模拟控制的目的。至于控制开度,如何确定,一般来说,有一个负反馈信号,以及输入信号叠加,共同决定。当然,也可以用开环控制的方法来实现,只不过,精度没有负反馈来的准确而己。

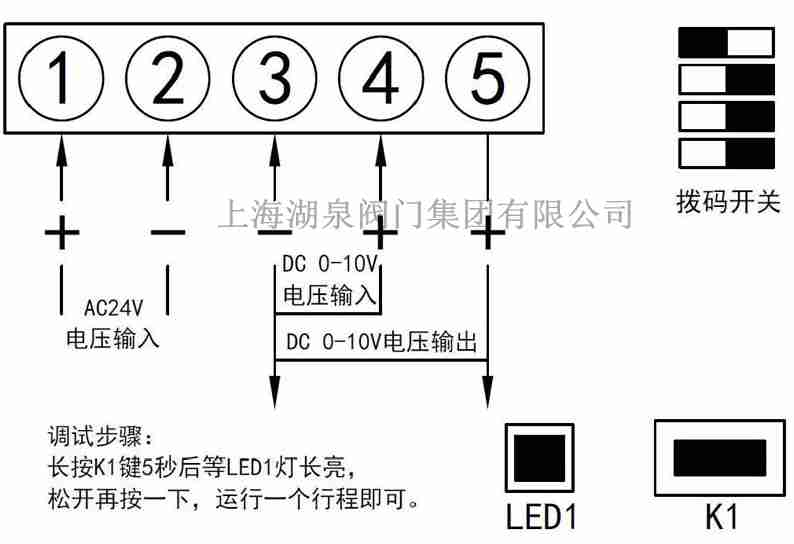

湖泉阀门电动调节阀电气原理
动作原理:电机电源220VAC 或者380VAC,控制信号4~20mA,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程
反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号(全开,全闭。公共线)

电动执行机构的工作原理可以用下图表示,当控制器的输入端有一个信号输入时,此信号与位置信号进行比较,当两个信号的偏差值大于规定的死区时,控制器产生功率输出,驱动伺服电动机转动使减速器的输出轴朝减小这一偏差的方向转动,直到偏差小于死区为止。此时输出轴就稳定在与输入信号相对应的位置上。

模拟量电动调节阀的性能特点:直通单阀座的阀体内只有一个阀芯和一个阀座,其特点是结构简单、泄漏量小(甚至可以完全切断)和允许压差小。因此,它适用于要求泄漏量小,工作压差较小的干净介质的场合。在应用中应特别注意其允许压差,防止阀门关不死。直通双座调节阀的阀体内有两个阀芯和阀座。它与同口径的单座阀相比,流通能力约大20%~25%。因为流体对上、下两阀芯上的作用力可以相互抵消,但上、下两阀芯不易同时关闭,因此双座阀具有允许压差大、泄漏量较大的特点。故适用于阀两端压差较大,泄漏量要求不高的干净介质场合,不适用于高粘度和含纤维的场合。
