调节阀的组成及执行器工作原理

[ 2013-06-15 ]

调节阀的组成

        调节阀(Control Valve),国外也称为控制阀,是一种常见的执行器类型。调节阀根据控制器输出的控制作用,自动调节阀门的开度,从而实现工业过程控制领域中的温度、压力、流量、物位、成分等工艺参数的调节。
       调节阀可以看成由两部分组成,即执行机构和调节机构。执行机构是驱动部分,本质上是一个位置伺服系统;调节机构实际上就是阀门,主要由阀体、阀座、阀芯和阀杆或转轴等几部分组成。
       按照使用的驱动能源不同,调节阀分为三大类:
       (1)气动调节阀:以压缩空气为能源的气动执行器.气动执行器的输入信号为20~100kPa。
       (2)电动调节阀:以电为能源的电动执行器,电动执行器的输入信号为4~20mA DC。
       (3)液动调节阀:以高压液体为能源的液动执行器,国内使用较少。
       不管执行机构如何,上述三类调节阀的调节机构即阀门可以互换。例如,气功调节阀和电动调节阀的执行机构不同,但调节机构即阀门可能是相同的。气动调节阀和电动调节阀如图3-1所示。

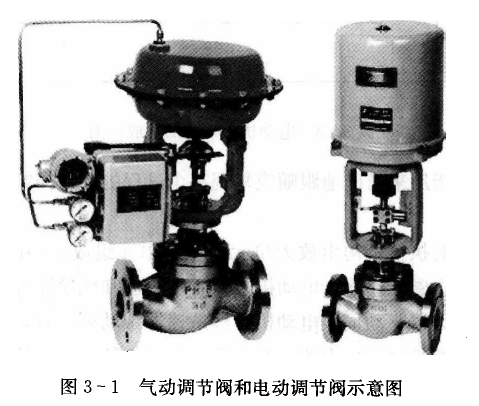

气动调节阀和电动调节阀示意图

       执行器工作原理

      执行器工作原理如图3—2所示。下面以调节阀为例,解释执行器工作原理:来自控制器的信号经信号转换单元转换为标准信号制式后,与来自执行机构的位置发生单元的位置反馈信号进行比较,其信号差值输入到执行机构,以确定执行机构作用的方向和大小。执行机构将输入信号转换为推力或位移推动调节机构,控制调节阀的动作,改变调节阀阀芯与阀座间的流通面积,从而改变被测介质的流量。当位置反馈信号与输入信号相等时,系统处于平衡状态,调节阀处于某一开度。

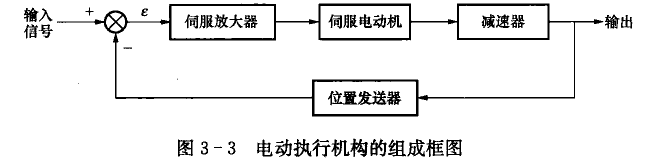

电动执行机构的组成框图
