截止阀如何更换电动装置图片、视频

[ 2023-03-14 ]
截止阀如何更换电动装置图片、视频?上海湖泉手动截止阀改电动客户复购率80%以上,手动截止阀改电动产品型号齐全!手动截止阀改电动安装调试方便,深受客户喜爱!手动截止阀改电动配智能防爆调节型执行器原理 电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。

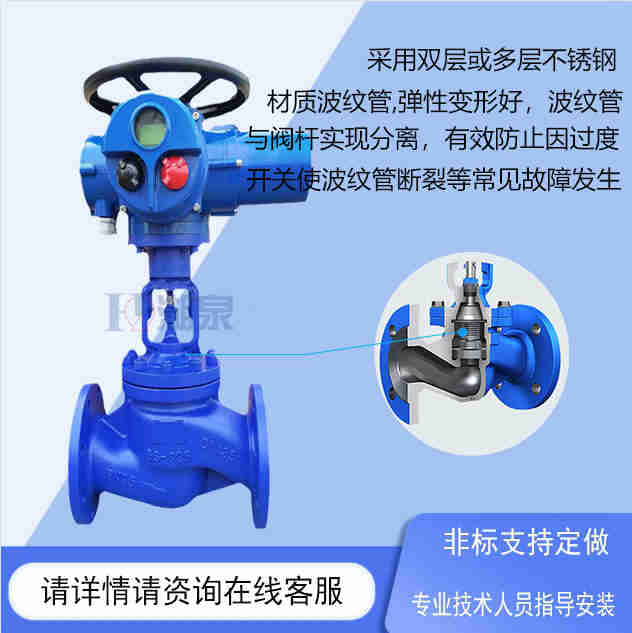

 电动阀截止阀
智能型电动截止阀,上海儒炜阀门免费到现场测量尺寸和安装,24小时服务随叫随到!智能型电动截止阀,10多年专业阀门厂家,截止阀改造手动改电动电动执行器,该多回转电动执行器为配截止阀专用,连接尺寸可根据手动截止阀改造尺寸定制,电动执行器的电压、功率、控制方式、功能、连接尺寸等均可根据手动截止阀改电动截止阀的需要来选择。用来实现截止阀的开启、关闭或调节控制的驱动设备。

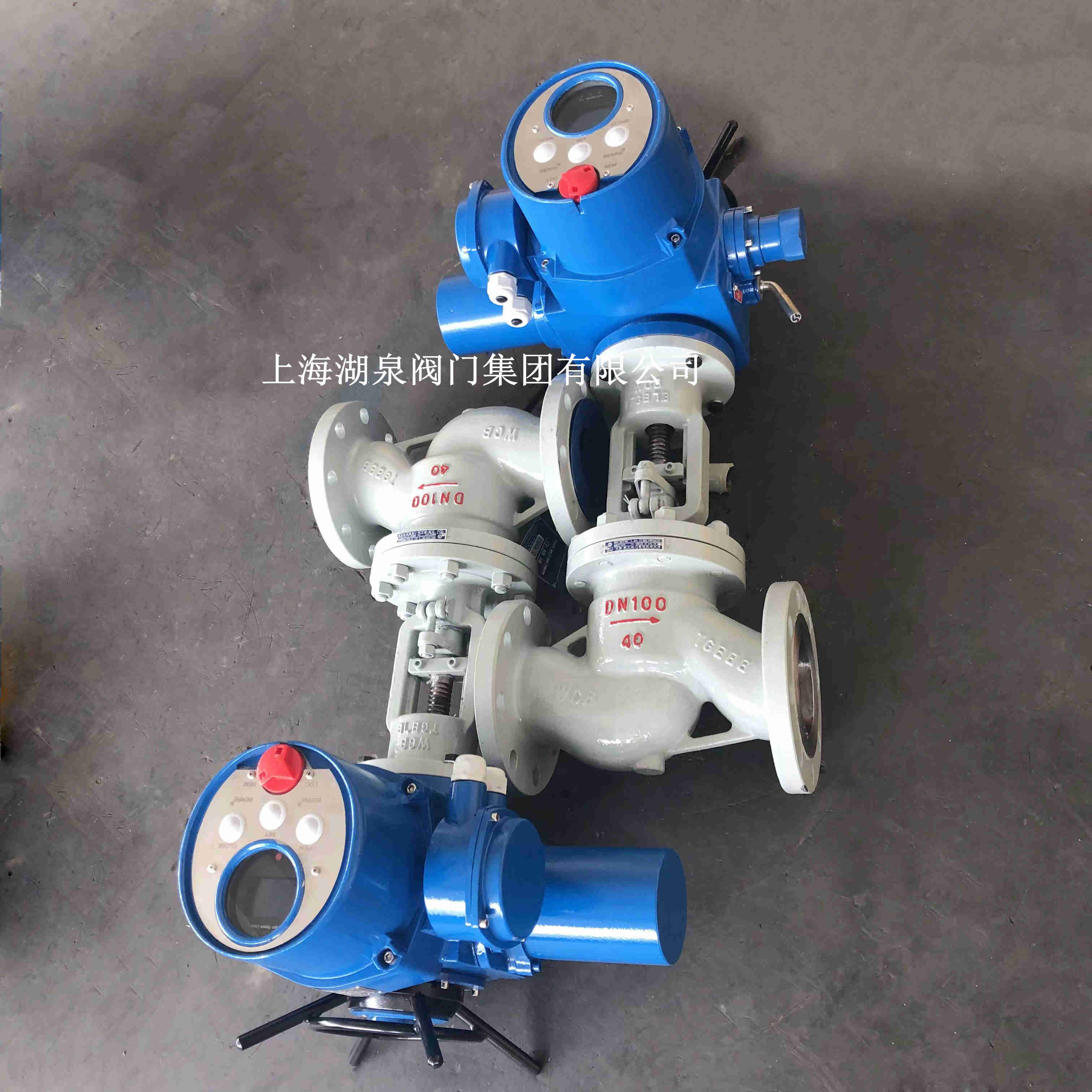

电动截止阀
电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
单相220V、110V(50Hz 、60Hz)
环境温度:-20~+60℃ (特殊订货-40~+80℃)。
相对湿度:≤95%(25℃时)。
防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
防护等级:IP55 (特殊订货IP65、IP67)。
工作制:短时10分钟 (特殊订货30分钟)。
型号规格和主要性能参数见表1

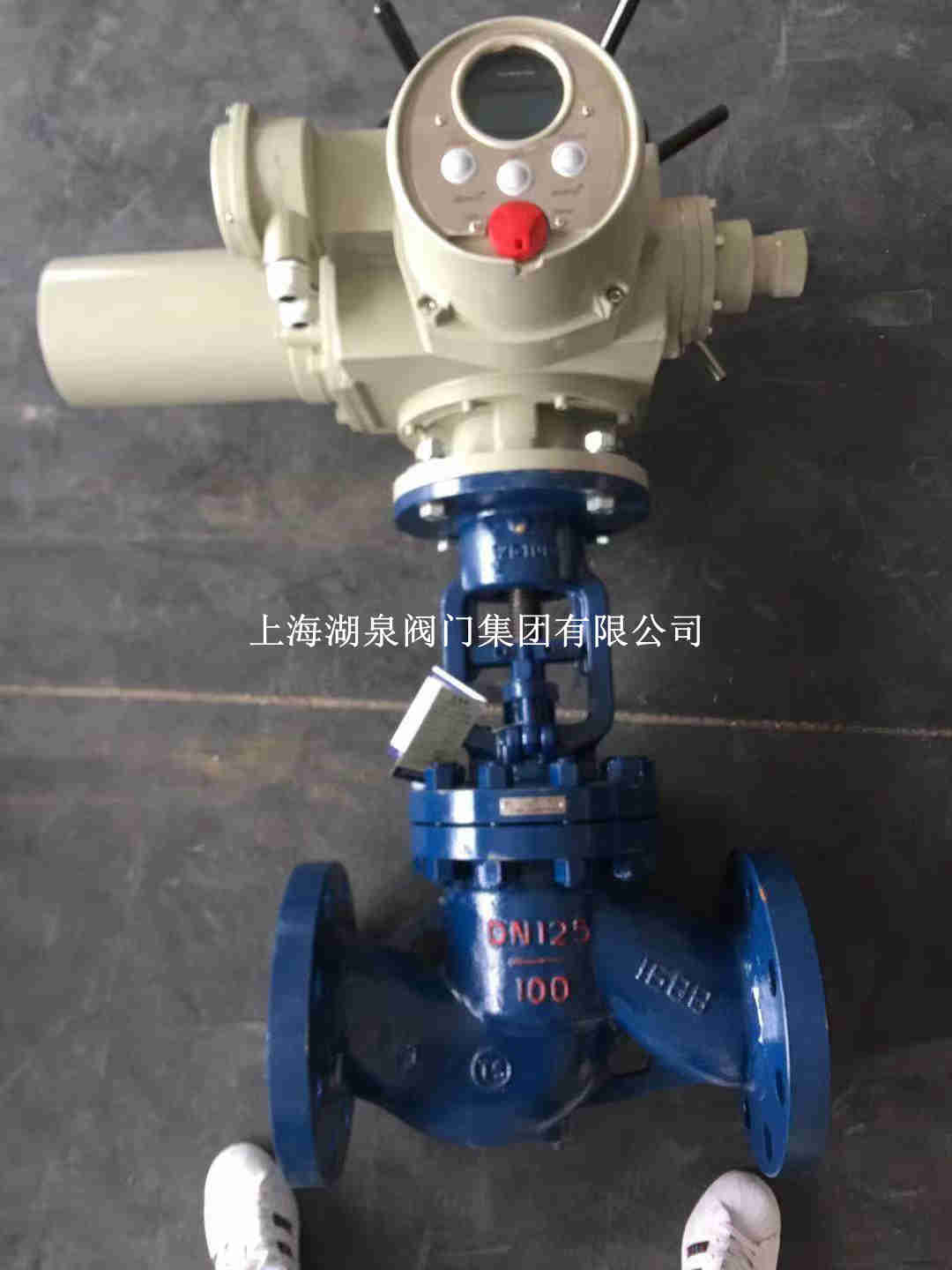

 电动截止阀厂家
上海湖泉阀门厂家电动截止阀由电动执行器和截止阀组成。电动执行器接收控制系统开关信号,带动截止阀阀杆和阀芯上下动作,完成开关控制过程。电动执行器为Z型多回转电动执行器,有户外型,整体型,调节型,防爆型,智能一体化型。执行器带有手动功能,停电时可以手动操作,有反馈信号给控制器,实时显示阀门的开关状态。截止阀开关过程中阀芯密封面磨损小,密封性好,可用于管道内介质的开关控制或调节控制。

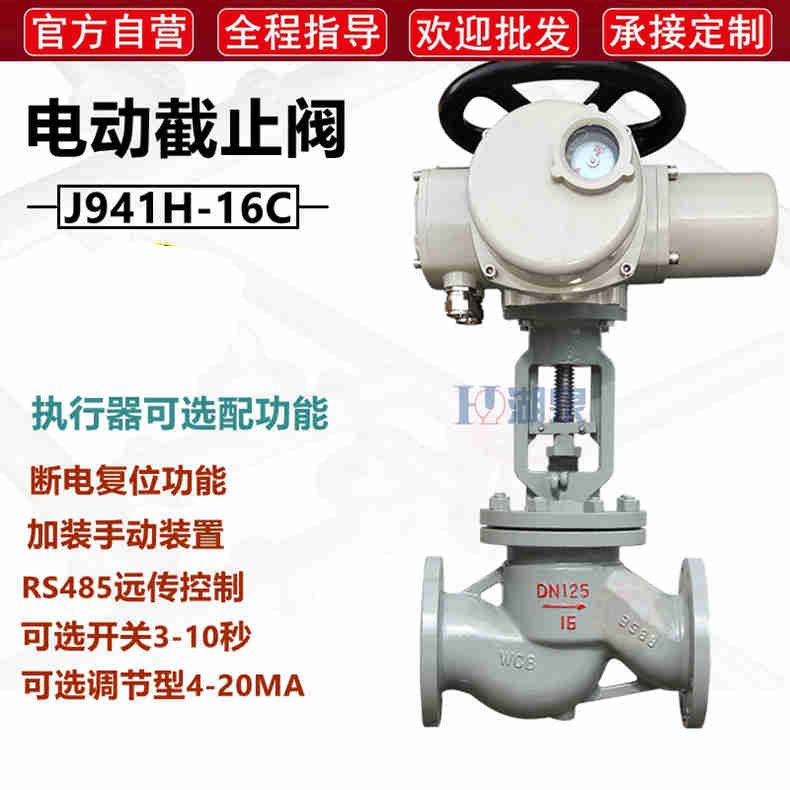

 电动阀厂家
上海湖泉电动截止阀,品质有保证,完善的售后服务,8到12小时应急快修服务;电动截止阀主要产品分类名称及特点,电动截止阀主要性能范围,制造标准,适用介质等..电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 电动截止阀只许介质单向流动,安装时有方向性。

截止阀如何更换电动装置图片技术参数
阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 温度
≤℃
WCB WCB+D507M0 D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12
Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2M02Ti CF8M+
Stellite12
lCrl8Ni2M02Ti lCrl8Ni2M02Ti PTFE 磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02 CF3M+
Stellite12
Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液
200
ZGlCr5M0 ZGlCr5M0+
Stellite12
Stel1ite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550

电动截止阀主要外形连接尺寸及重量

1.6MPa DN L D D1 b n-Φd 电装型号  L1 H D0
凸面法兰
RF
J941H
J941Y
J941W
J941F
J941N 16C
16P
16R
16I
50 230 160 125 16 4-Φ18  DZW10 590 645 365
65 290 180 145 18 4-Φ18  DZW10  590 690 365
80 310 195 160 20 8-Φ18  DZW20  590 715 365
100 350 215 180 20 8-Φ18  DZW20  590 770 365
125 400 245 210 22 8-Φ18  DZW30  590 780 365
150 480 280 240 24 8-Φ23  DZW45  590 875 365
200 600 335 295 26 12-Φ23  DZW60  810 967 470
250 650 405 335 30 12-Φ25  DZW90  810 1153 470
300 750 460 410 30 12-Φ25  DZW120  830 1292 550
2.5MPa 50 230 160 125 20 4-Φ18  DZW10  590 645 365
凸面法兰
RF
J941H
J941Y
J941W 25
25P
25R
25I
65 290 180 145 22 8-Φ18  DZW10  290 690 365
80 310 195 160 22 8-Φ18  DZW20  590 715 365
100 350 230 190 24 8-Φ23  DZW20  590 770 365
125 400 270 220 28 8-Φ25  DZW30  590 780 365
150 480 300 250 30 8-Φ25  DZW45  810 875 470
200 600 360 310 34 12-Φ25  DZW60  810 967 470
250 650 425 370 36 12-Φ30  DZW90  830 1153 550
300 750 485 430 40 12-Φ30  DZW120  830 1292 550
