25公斤电动截止阀dn200主要技术参数

[ 2022-03-08 ]
上海湖泉阀门集团有限公生产64公斤压力电动截止阀,咨询:021-64162222    , J941H-64C-DN200 大口径高压电动阀门电动截止阀,同时为您推荐本公司同类64公斤压力电动截止阀 J941H-64C-DN200 大口径高压电动阀门图片,同行...电动截止阀 铸钢蒸汽电动截止阀 电站截止阀J941H-16C-DN300概述: 电动法兰截止阀J941H-16C是由电动执行机构和截止阀两部分组成,湖泉电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面... 它配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动执行器。 湖泉阀门公司供应产品的同类产品:高温高压截止阀,dn200高压截止阀,...产品名称:电动截止阀 产品型号:J941H 连接方式:法兰 结构方式:直通 驱动方式:电动 产品口径:DN10-DN300 公称压力:16/25 阀体材质:不锈钢,铸钢,铸铁,合金钢产品

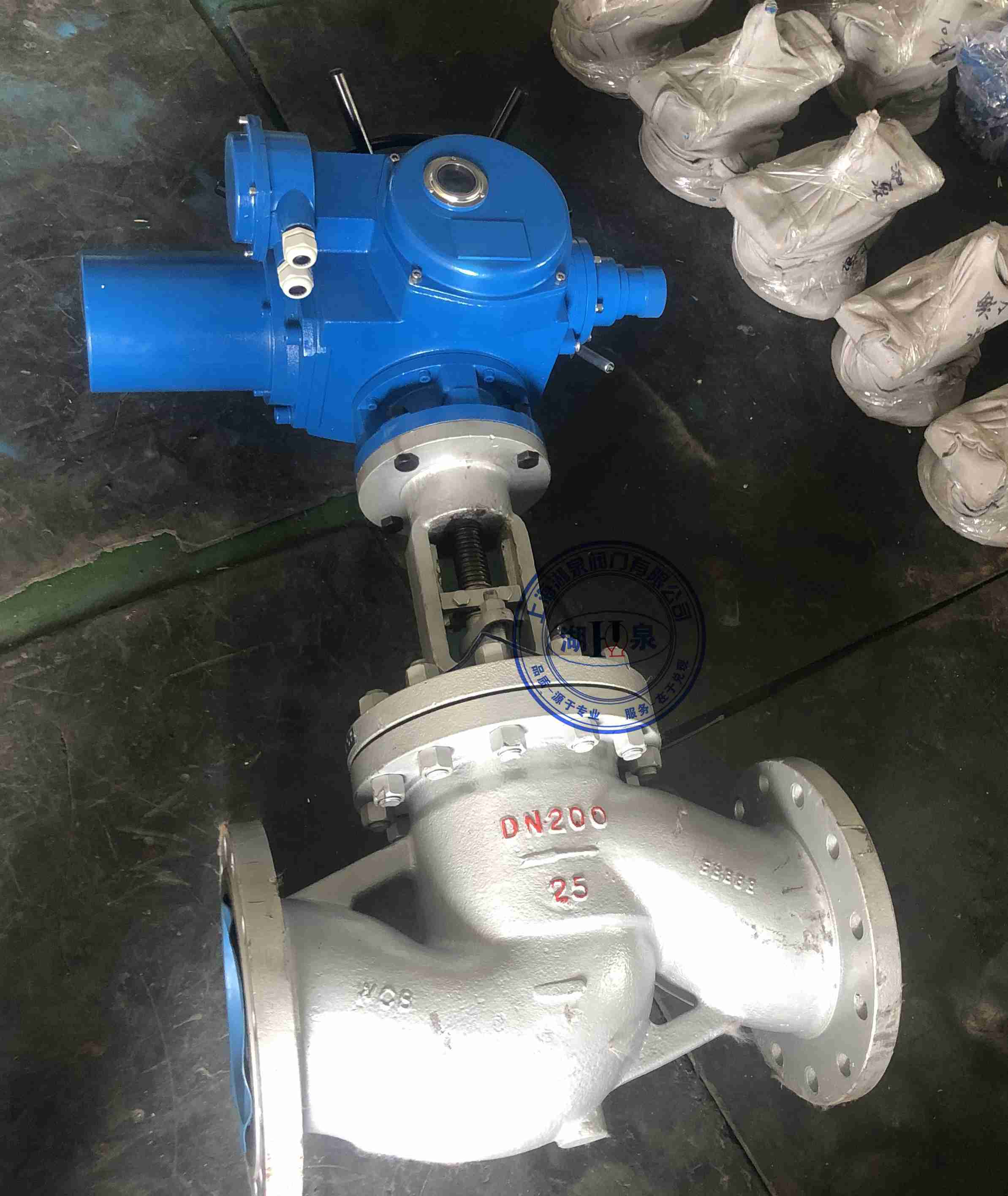

25公斤电动截止阀dn200
湖泉上海阀门厂主营产品:电动闸阀、电动球阀、电动蝶阀、电动截止阀、阀门电动执行器、阀门电动装置、阀门电动执行机构、阀门驱动装置、矿用阀门电动执行器 为此,介质从下方进入方式,一般只适用于小口径截止阀(DN50以下),DN200以上的截止阀都选用介质从上方流入的方式。进口电动截止阀一般是采用介质从上方进入的方式。截止阀J41H-10 J41H-16 J41H-25 J41H-40 J41H-64 J41H -100 J41H -160 口径(DN40,DN50 DN65 DN 80 DN 100 DN 125 DN 150 DN200 DN 250 DN 300 DN350 DN400 DN450 DN500)外观精美价格...:J41Y-25C DN200手动法兰截止阀随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的,有这样的波纹管截止阀可以让工人开关更轻松产品使用的寿命...开关型电动截止阀由开关型电动执行器与截止阀构成,连接方式为法兰连接,阀体材质为铸钢,口径80mm,公称压力25公斤2.5MPa,适用介质为,水、蒸汽、油品,密封面材料为硬密封一样。
dn200电动截止阀
湖泉J41Y-25C DN200手动法兰截止阀随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的,有这样的波纹管截止阀可以让工人开关更轻松产品使用的寿命..湖泉.开关型电动截止阀由开关型电动执行器与截止阀构成,它的连接方式为法兰连接,阀体材质为铸钢,口径80mm,公称压力25公斤2.5MPa,适用介质为,水、蒸汽、油品,密封面材料为硬密封一样。 不锈钢电动截止阀 DN50 100 200 250现货供应产品信息 不锈钢电动截止阀,法兰不锈钢电动截止阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。 高压电动截止阀,此电动截止阀用在压力比较大的场合,可以承受160公斤PN160压力,型号:J941H-160C-DN15,J941H-160C-DN20,J941H-160C-DN25,J941H-160C-DN32,J941H-1..高温高压电动截止阀 产品 产品型号J961Y 产品口径DN15-DN100 产品压力10-32Mpa 产品材质锻钢,合金钢 产品应用蒸汽,水电动截止阀主要用途 法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-...8-25 875 215 200(DZW60) 600 360 310 278 34 3 12-25 ...DN L D D1 D2 D6 b f2 ...J41H-16CP DN300/J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP DN125/J41H-25CP DN150/J41H-25CP DN200/J41H-25CP DN250/ J41H-25CP DN300/J41H-25CP DN350/J41H-25CP DN400/J41H-10CP DN40/J41H-10CP DN50/J41H-10CP DN65/J41H-10CP DN80/J41H-10CP DN100/J41H-10CP DN125/J41H-10CP DN150/J41H-10CP DN200/J41H-10CP DN250/ J41H-10CP DN300/J41H-10CP DN350/J41H-10CP DN400/J41H-16CP DN40/J41H-16CP DN50/J41H-16CP DN65/J41H-16CP DN80/J41H-16CP DN100/J41H-16CP DN125/ J41H-16CP DN150/J41H-16CP DN200/J41H-16CP DN250/J41H-16CP DN300/ J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP

25公斤电动截止阀dn200主要技术参数主要技术参数
公称压力
PN(MPa)
公称通径
DN(mm)
标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
1.6 50 230 160 125 100   16 3   4-φ18 590 645 48
65 290 180 145 120   18 3   4-φ18 590 690 60
80 310 195 160 135   20 3   8-φ18 590 715 65
100 350 215 180 155   20 3   8-φ18 590 770 71
125 400 254 210 185   22 3   8-φ18 590 780 119
150 480 280 240 210   24 3   8-φ23 590 810 210
200 600 335 295 265   26 3   12-φ23 810 967 320
250 622 405 355 320   30 3   12-φ25 810 1143 550
300 698 460 410 375   30 4   12-φ25 830 1292 785
2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
65 290 180 145 120   22 3   8-φ18 590 690 65
80 310 195 160 135   22 3   8-φ18 590 715 67
100 350 230 190 160   24 3   8-φ23 590 770 73
125 400 270 220 188   28 3   8-φ25 590 780 127
150 480 300 250 218   30 3   8-φ25 810 810 215
200 600 360 310 278   34 3   12-φ25 810 967 322
250 622 425 370 332   36 3   12-φ30 830 1143 585
300 698 485 430 390   40 4   16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296

25公斤电动截止阀dn200详细参数
称通径 J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和I连接尺寸(mm)
L D1 D2 D3 α H
15 150 17 36 / 37.5° 518
20 170 22 42 / 37.5° 518
25 170 26 42 / 37.5° 518
32 180 31 44 / 37.5° 560
40 230 38 60 / 37.5° 545
50 350 50 82 / 32° 748
65 330 69 100 110 32° 829
80 470 84 108 130 32° 898
100 560 107 144 165 32° 913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15 150 17 40 / 37.5° 518
20 170 22 46 / 37.5° 518
25 170 26 46 / 37.5° 518
32 180 31 49 / 37.5° 560
40 230 38 60 / 37.5° 545
50 350 50 90 / 32° 748
65 330 69 104 115 32° 829
80 470 84 110 140 32° 898
100 560 107 148 170 32° 913
