j941h 25c dn250电动截止阀厂家、型号

[ 2021-11-08 ]
上海湖泉阀门j941h 25c dn250动截止阀厂家,型号J941H/Y、J941W,它是由电动执行机构和截止阀两部分组成,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种电动阀门。该电动截止阀产品是一种常用的截断阀,主要用来按通或截断管路中的介质,一般不用于调节流量,截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道。该电动截止阀与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损、擦伤,密封性较好,寿命较长,启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。该系列电动阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。它广泛适用于水、蒸汽或空气的管路上,而且密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。

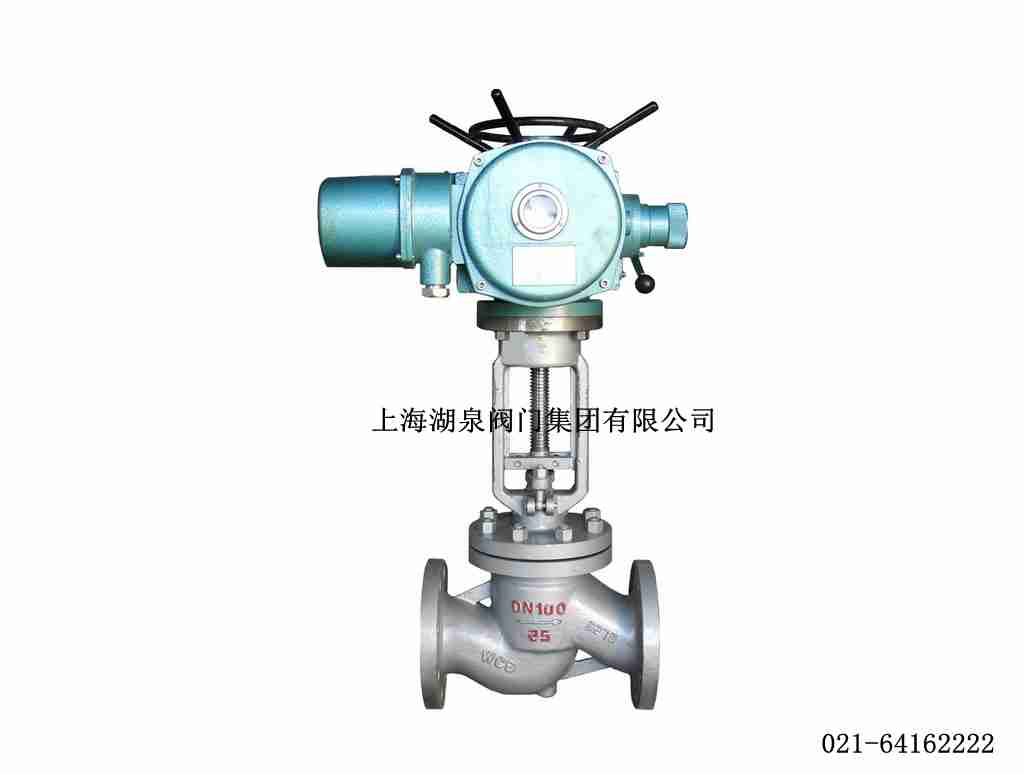

电动截止阀

j941h 25c dn250电动截止阀厂家、型号技术参数
公称压力
  (MPa)
  试验压力(MPa)   适用介质   适用温度
  ℃
  壳本   密封(液体)   低压密封(气)
  1.6   2.4   1.76   0.6   水、蒸汽、油品   ≤425℃
  2.5   3.75   2.75
  4.0   6.00   4.4
  6.4   9.60   7.04

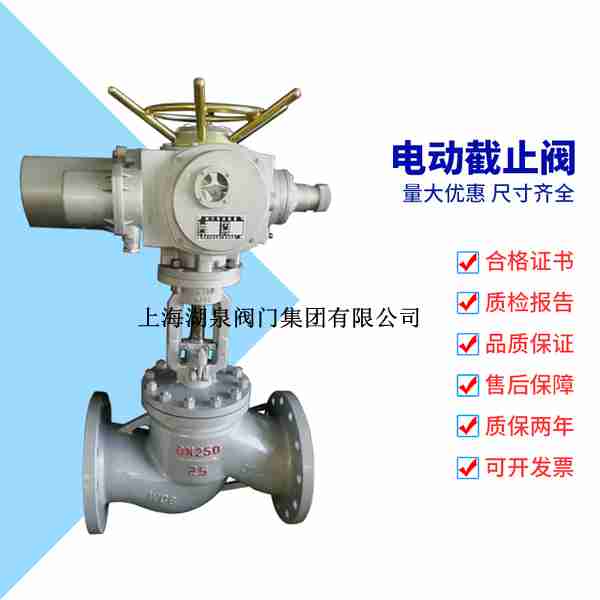

 电动截止阀厂家
公称压力NominalPressure 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 Shell Test 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 Water Seal Test 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验Backseat Test 1.8 2.8 4.4 7.0 11.0 18.0
气密封试验 Air Seal Test 0.5-0.7

25.0MPa
DN 20 25 32 40 50 65 80 100
L 150 180 180 250 250 340 390 480
H 575 590 605 720 720 1060 1280 1290
32.0MPa
DN 20 25 32 40 50 65 80 100
L 150 180 180 250 250 470 570 660
H 575 590 605 720 720 1140 1350 1500
P 57 170V
DN 20 25 32 40 50 65 80 100
L 150 180 180 250 250 760 865 965
H 575 590 605 720 720 1545 1790 1890
