电动截止阀的工作原理,哪个好用

[ 2021-05-11 ]
上海湖泉阀门有限公司电动截止阀是使用广泛的一种电动阀门,与电动球阀是有区别的,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。电动截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

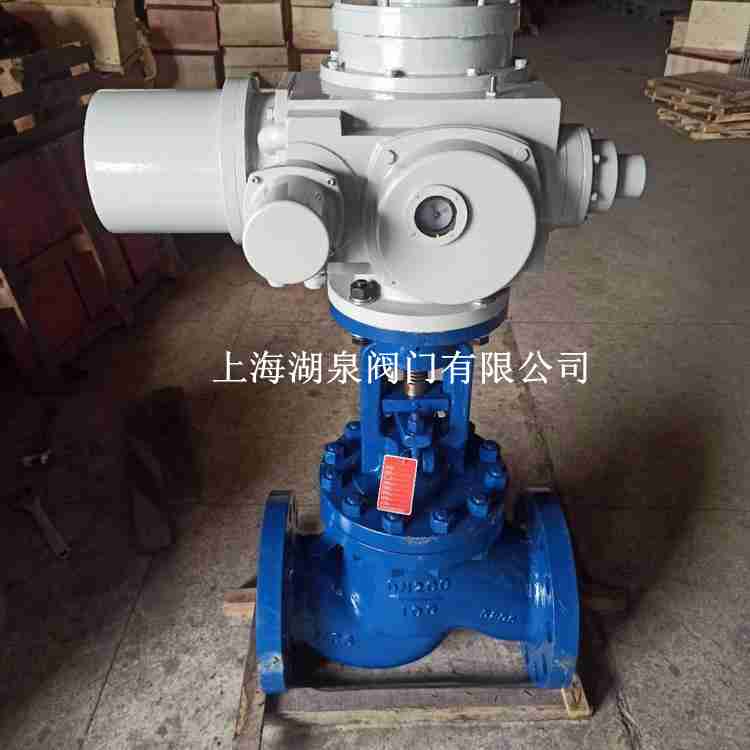

 电动截止阀
上海湖泉电动焊接截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理,或更换密封元件时无需把整个阀门从管线上拆下来,所以这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此电站截止阀的流动阻力较高于其它阀门。
电动焊接截止阀性能优点:
1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3、高压焊接式电站截止阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、J961H/Y电动截止阀阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

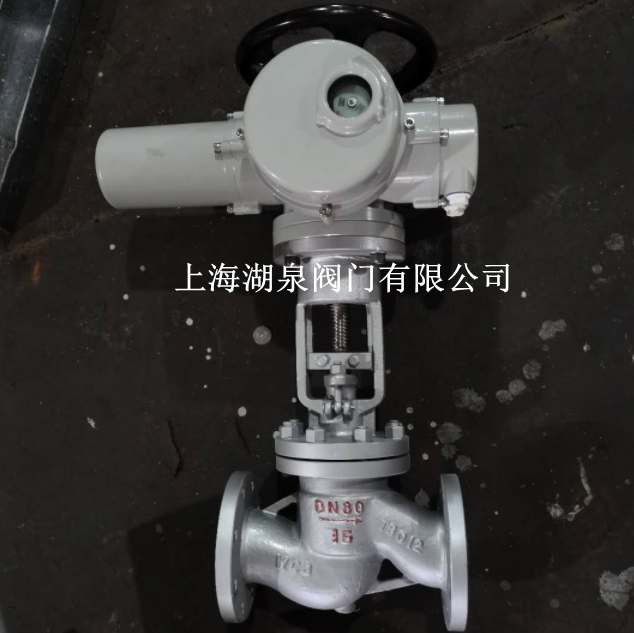

电动截止阀
1)两通截止阀:阀体有一个入口一个出口与管路连接,有两种控制方式常开型(通电时电磁阀关闭,流体被切断),常闭型(通电时电磁阀打开,流体通过阀门);
2)三通截止阀:阀体三个口与管路连接,并有两个孔,可用于三种控制方式:常闭型(断电时压力口关闭,排气口连接到缸口,通电时,压力口连到缸口,排气口关闭),常开型(阀门断电时,压力口连到缸口,排气口关闭,阀通电时,压力口关闭,缸口连到排气口),通用型(允许阀连接成常闭或常开的位置其中之一);
3)四通截止阀:一般用与操作双作用缸,有四或五个管线连结口,一个压力口,两个缸口和一个或两个排气(油)口。
 电动截止阀的工作原理
一、 电动截止阀的工作原理
  截止阀阀杆一般都做旋转升降运动,手轮固定在阀杆顶端。当顺时针方向旋转手轮时,阀杆螺纹下旋,阀瓣密封面与阀座密封面紧密接触,截止阀达到关闭状态;当逆时针方向旋转手轮时,阀杆螺纹上旋,阀瓣密封面与阀座密封面脱开,截止阀开启。
二、 电动截止阀的优缺点
  1、优点
  a、与闸阀比较,截止阀结构较简单,通常在阀体和阀瓣上只有一个密封面,密封面积小、节省贵重材料、成本低,因而制造工艺性比较好,便于维修。
  b、密封面磨损及擦伤较轻,密封性好。启闭时阀瓣与阀体密封面之间无相对滑动(锥形密封面除外),因而磨损与擦伤均不严重,密封性能好,使用寿命长。
  c、开启高度小,一般仅为阀座通道直径的1/4,结构紧凑,节省安装空间。
  2、缺点
  a、结构长度较大。
  b、启闭力矩大,启闭费力。关闭时,因为阀瓣运动方向与介质压力作用方向相反,必须克服介质的作用力,所以启闭力矩大。
  c、流阻大。阀体内介质通道比较曲折,流动阻力大,动力消耗大,特别是在液压装置中,这种压力损失尤为明显。在各类截断阀中截止阀的流阻最大。
  d、介质流动方向受限制。
  介质流经截止阀时,在阀座通道处只能是从下向上或从上向下流动,所以介质只能单方向流动,不能改变流动方向。
  e、在阀门关闭时,密封面间可能会夹住流体介质中的固体颗粒。
  f、安装不便。
