调节型电动蝶阀D941W-0.5C DN1200的技术参数及图片

[ 2026-01-23 ]

调节型电动蝶阀D941W-0.5C DN1200是一款专为工业领域设计的高性能流体控制设备，适用于对介质流量进行精准调节。其主要特点包括稳定可靠的性能、便捷的操作方式以及优秀的密封能力，广泛应用于水处理、石油化工、电厂供热等行业。

技术参数方面，D941W-0.5C型号的电动蝶阀口径为DN1200，适合大流量管道系统。主体材质采用优质碳钢（C），能够有效抵抗腐蚀和机械损伤，延长使用寿命。该电动蝶阀的压力等级为0.5MPa，满足常规工业管道压力要求，同时具备良好的抗压性能。

主要技术参数

公称通径	DN	50～2000
公称压力	PN	0.05	0.25	0.6
试验压力	强度实验	0.075	0.375	0.9
试验压力	密封实验	≤1.5﹪泄漏量
适用介质	，煤气、含尘气体、烟道气等
驱动形式	气传动、电传动

驱动方式为电动，该蝶阀配备高精度执行机构，可通过电控系统实现快速响应和调节。电动执行器支持多种控制信号输入，包括电流信号（4-20mA）或电压信号（0-10V），使其能够与现代化自动控制系统无缝集成。此外，阀门的工作温度范围广，适用于-10℃至120℃的环境条件，既能够满足冷热介质的输送需求，也可以应用于特殊工业场景。

主要零件的材质

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

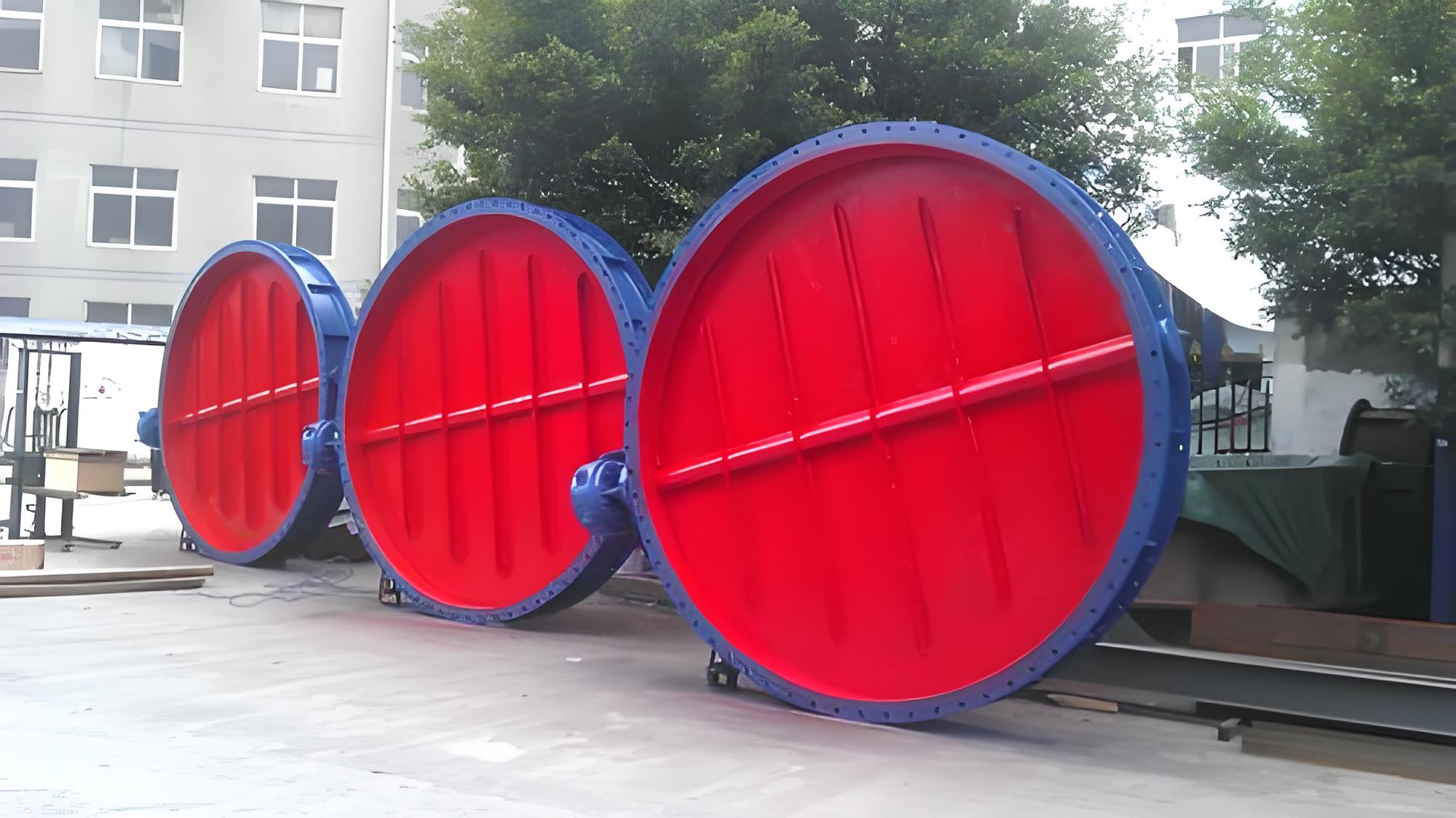

结构设计采用中线型蝶阀结构，阀板开闭更加轻便，同时提供可靠的密封性能，从而减少因泄漏带来的能量损失。密封材质为橡胶，具备优秀的耐磨性与抗老化特性，保证了阀门长期稳定运行。该蝶阀整体造型简洁大方，设计注重实用性，安装维护方便。图片展示了蝶阀的精确外形尺寸以及执行器的结构布局，帮助用户直观了解设备特性和应用场景。

D941W-(0.5.2.5.6)C.P.R.V系列通风蝶阀连接尺寸

公称通径		结构长度	外形尺寸（参考值	连接尺寸（标准值）						参考重量
公称通径		结构长度	外形尺寸（参考值	0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d		D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
