d941X-16c电动蝶阀的型号意义及结构详细图解
d941X-16c电动蝶阀的型号意义及结构详细图解
d代表蝶阀。
9代表驱动装置是电动。
4代表阀门与管道的连接方式是法兰连接。
数字1有两种说法，第一种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，第二种说法是垂直板式（阀门全关时，蝶板和通道垂直），那就有可能是两偏心橡胶软密封蝶阀（ 但是中线蝶阀也是垂直板式哟，要注意一下），实际就是常说的42X蝶阀。
X代表密封副至少有一种是橡胶，也有可能是阀体内衬胶，也有可能是蝶板上的密封圈是橡胶。
16代表公称压力为PN16，也就是1.6兆帕，1.6Mpa。
电动法兰式软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度120如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
一、工作原理：
电动执行器：法兰软密封电动蝶阀采用电动执行器作为驱动装置，通过接收外部信号，控制阀门的开度。常见的电动执行器有电动蜗杆、电动气缸等。
阀体与阀板：阀体是蝶阀的主要部件，由两块对称的半圆形阀板组成。当电动执行器驱动阀板旋转时，阀板与阀座之间的间隙大小会改变，从而影响流体通路的开闭程度。
二、组成结构：
阀体：一般采用铸铁或不锈钢材质制成，具有良好的耐腐蚀性和密封性能。
阀板：通常采用不锈钢材质制成，具有较好的耐磨性和耐腐蚀性。
密封装置：法兰软密封电动蝶阀采用软密封结构，主要包括密封圈、填料等部件，以确保阀门的完全密封性能。
1、D941X电动法兰式蝶阀结构设计的主要依据国家相关标准规定设计。
2、D941X电动法兰式蝶阀所采用的通用做法和标准构件图集。
3、如有特殊D941X电动法兰式蝶阀构件需作结构性能检验时，应指出检验的方法与要求。
4、D941X电动法兰式蝶阀主要根据剖面、长度、高度、外形等作出说明。
5、D941X电动法兰式蝶阀所选用结构材料的品种、规格、性能及相应的产品标准。

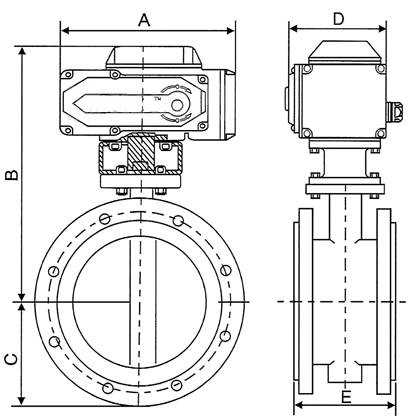

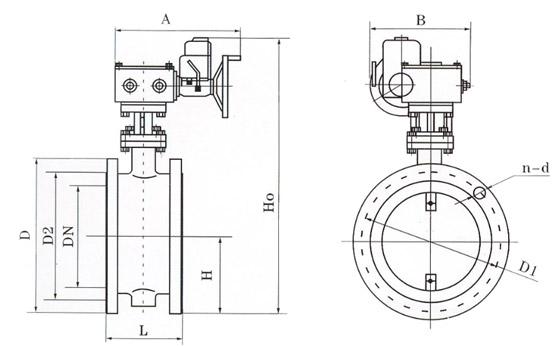

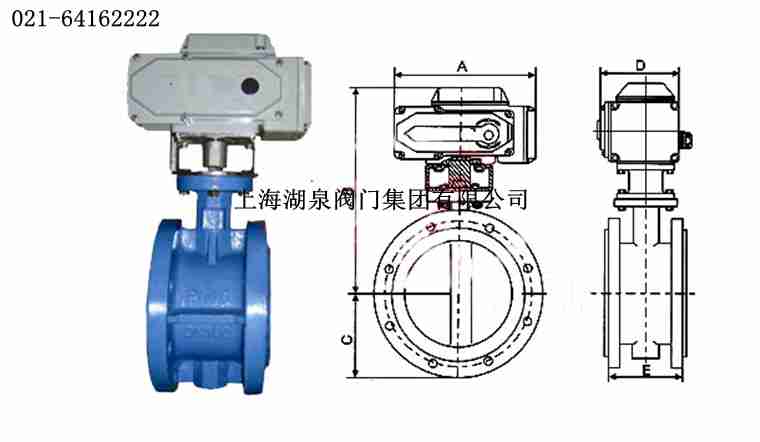

D941X电动法兰式蝶阀结构主要是给安装单位提供具有更好的了解该D941X电动法兰式蝶阀的外形结构、使用时考虑到工况、环境等因数在应用中有着更合理的计划规范，不会在安装时产生空间使用不合理等常见问题。本结构图所属上海凯利科阀门有限公司提供，并提供相关外形尺寸，在应用中可以作为参考。
