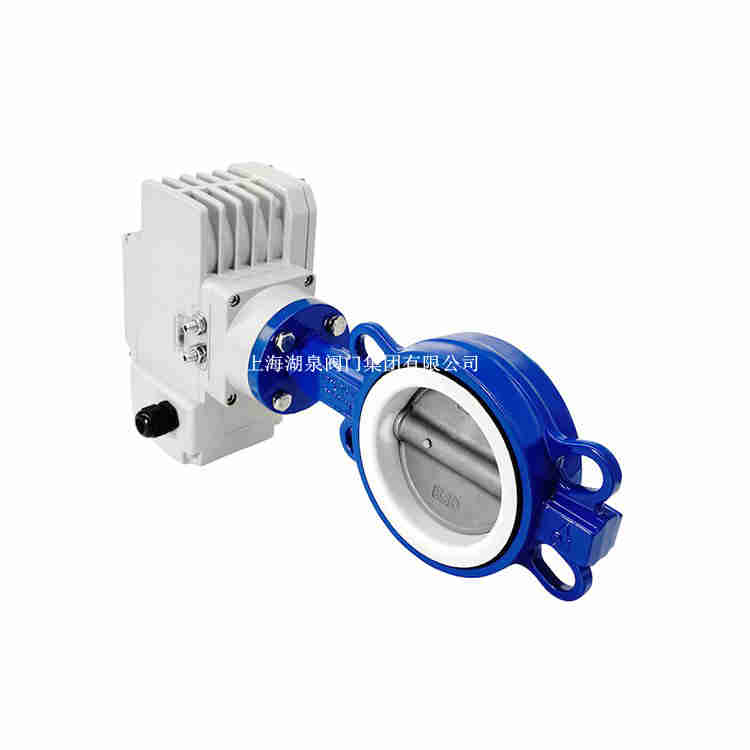

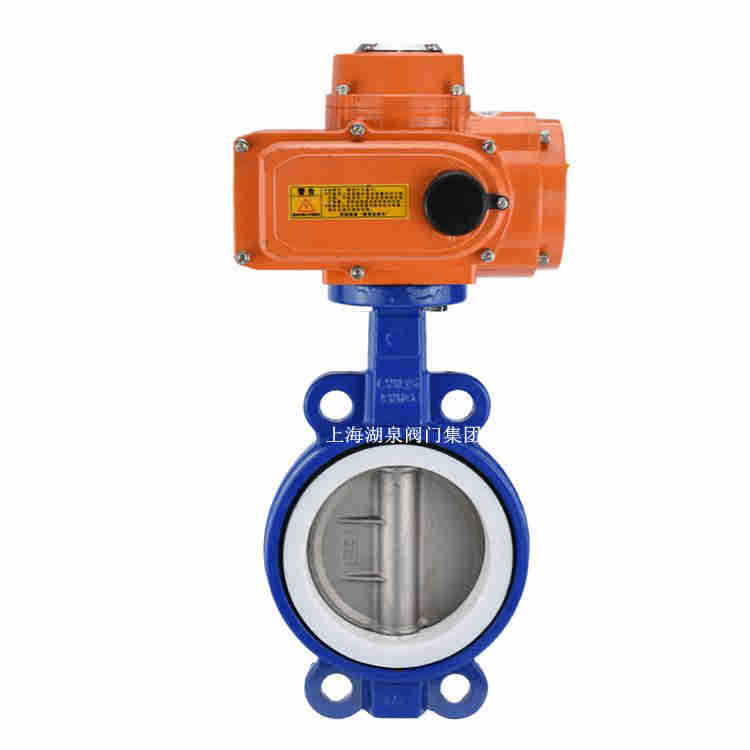

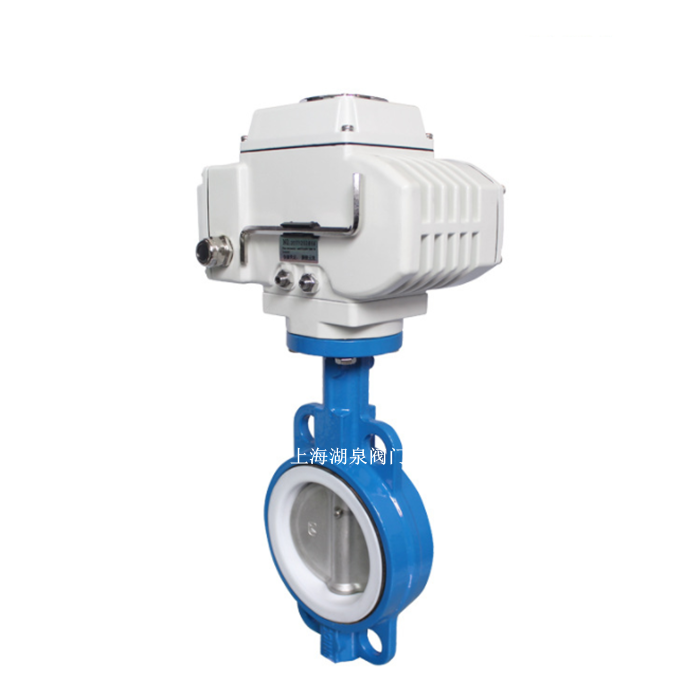

上海湖泉阀门集团有限公司D971X-16P dn150电动对夹式蝶阀生产厂家， 我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长，适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，高温高压工况可选用三偏心硬密封阀体。湖泉电动对夹式蝶阀D971X产品广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。它是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，用了多种零件材质配对,欢迎前来咨询和购买。 D971X-16P dn150电动对夹式蝶阀产品优点
1、设计新颖、合理、结构独特，重量轻，启闭迅速，操力矩小，操作方便，省力灵巧。
2、可以任何位置安装，维修方便。
3、密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
4、功能强劲:智能型、调节型、开关式。体积小巧：体积仅相当于同类产品的35%左右。
5、使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
6、保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。
7、智能数控：内置模块直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。 D971X-16P dn150电动对夹式蝶阀使用说明书

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

公称通径DN(mm)50～1200公称压力PN1.0、1.6MPa法兰标准JB/T79、GB/T9113、HG20594-97连接形式法兰式、对夹式阀板形式垂直板式流量特性近似快开型动作范围0～90°泄露量按GB/T4213-92，为Kv值的10-4基本误差±2.5%回差±2.5%死区1% (可调)可调范围50:1配置执行机构可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构控制方式开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)，零件名称材料阀体球墨铸钢、铸钢、合金钢、不锈钢蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈各种橡胶、聚四氟阀杆2Cr13、不锈钢填料O型圈、柔性石墨 D971X-6/10/16电动对夹式封蝶阀主要外形连接尺寸 　单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
