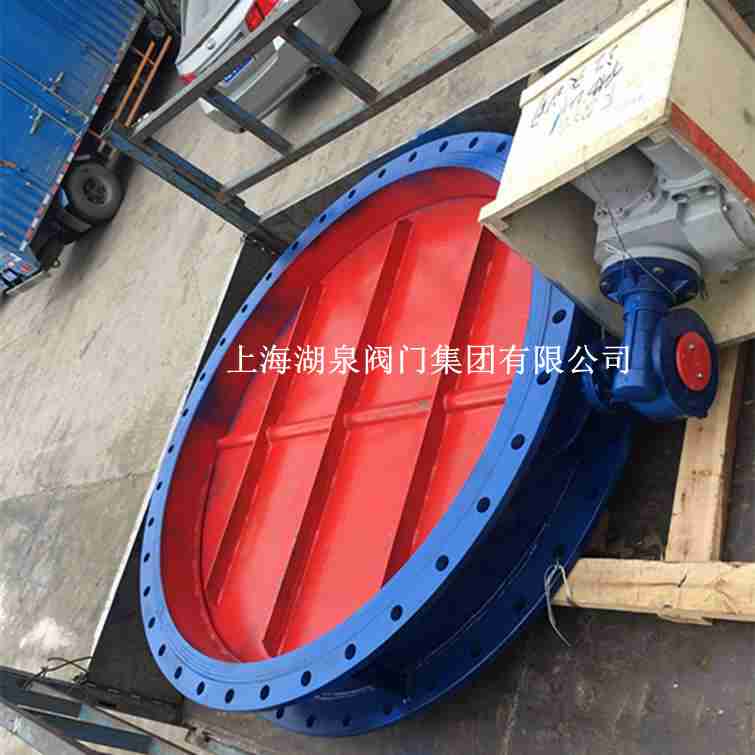

上海湖泉阀门集团有限公司D941w-1P-DN400电动蝶阀生产厂家，咨询：021-64162222 图片，规格型号尺寸采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。使用寿命长,可...电动通风蝶阀D941W-1P-DN400介绍 一、电动通风蝶阀D941W-1P-DN400,由电动执行器与通风蝶阀组装而成,采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,...D941W电动通风蝶阀设计新颖、合理,结构特,重量轻,启闭迅速。 蝶阀操力矩小,操作方便,省力灵巧。采用适应的材料以满足低、中、高不同介质温度其及...型号 D941W-1P DN400 D941W-1P法兰式电动通风蝶阀简介: D941W-1P法兰式电动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,...

 上海湖泉阀门厂家D941W-1P-DN40,D941W-1P-DN50,D941W-1P-DN65,D941W-1P-DN80,D941W-1P-DN100,D941W-1P-DN125,D941W-1P-DN150,D941W-1P-DN200,D941W-1P-DN250,D941W-1P-DN300,D94...为您提供的“D941W-1C-DN300,D941W-1C-DN350,电动通风蝶阀”产品信息 D973W-16DN100 200 300400电动对夹式蝶阀1.6mpa不锈钢电动蝶阀 上海湖泉阀门集团有限公司D941W电动通风蝶阀 LDR型、HQ型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统...

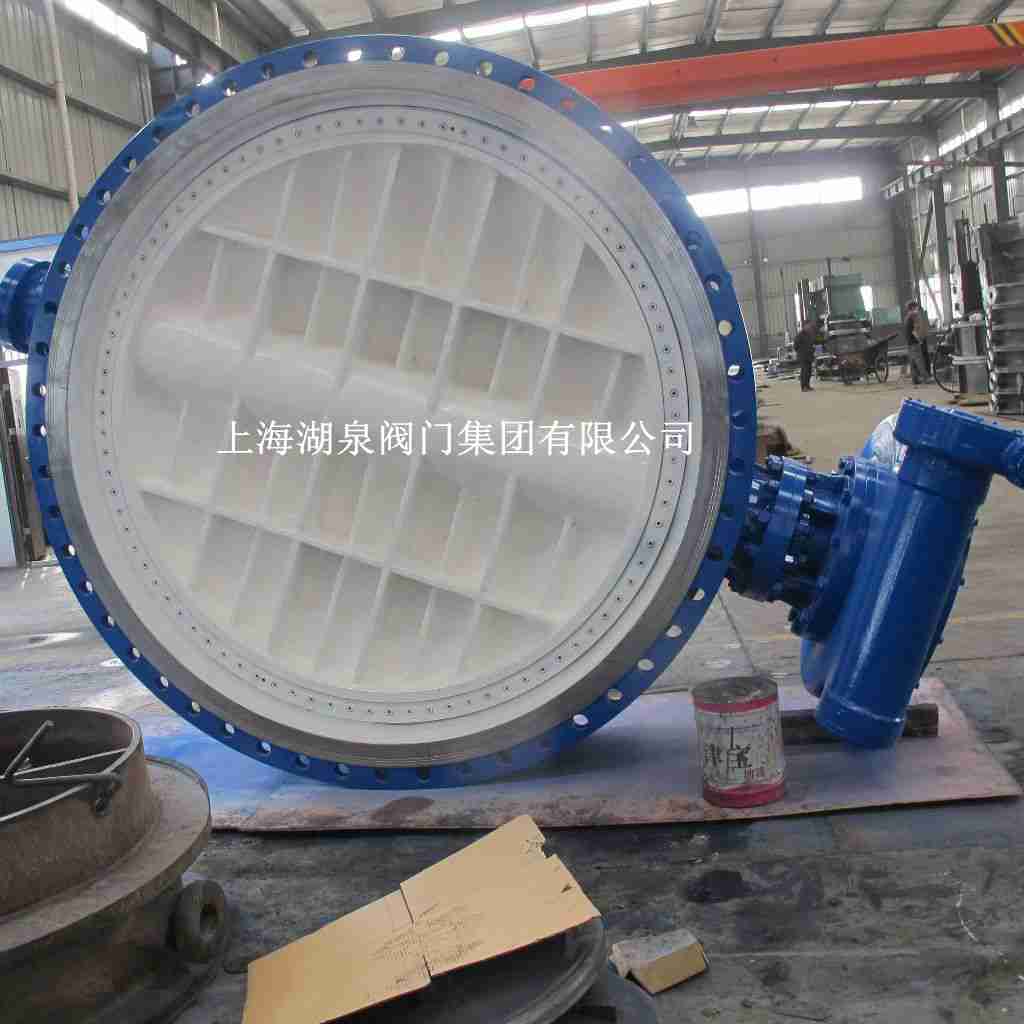

湖泉阀门D941w-1P-DN400电动蝶阀图片，规格型号尺寸产品名称:电动通风调节蝶阀产品型号:D941W 公称通径:DN50～DN1000阀座密封:球墨铸铁、猛钢、不锈钢 公称压力:0.05Mpa～0.6MPa连接方式:法兰 适用温度:-30ºC～+350ºC驱动方式:手动...通风碟阀/蝶阀广泛应用于通风除尘系统,对含尘气体,煤气管道、通风净化装置、烟气管道等作为流量调节和节流用。天润环保生产的通风蝶阀/蝶阀采用耐磨材料焊接而...D941W-0.5C-DN1200 电动通风蝶阀 D641W气动通风蝶阀产品概述 D641W气动通风蝶阀是由角行程活塞式气动驱动装置和通风蝶阀组成,气动装置采用GT型气动执行器,... 电动通风蝶阀主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。 电动通风蝶阀产品... D941W电动通风蝶阀设计新颖、合理,结构特,重量轻,启闭迅速。 2、蝶阀操力矩小,操作方便,省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐...

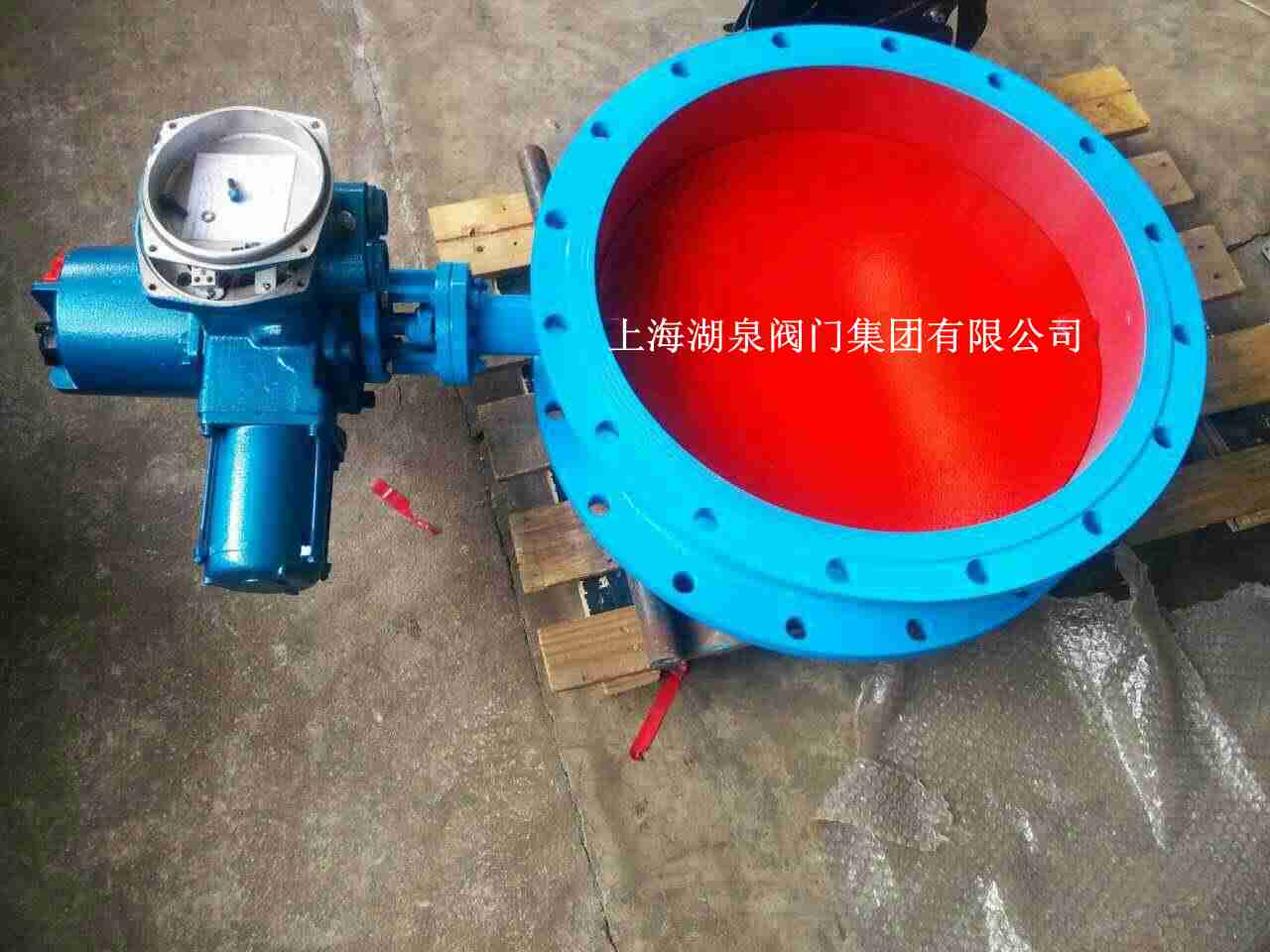

电动通风蝶阀D941w-1P-DN400图片，规格型号尺寸由角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应... AC220V/380V、DC24V电压开关型 4-20MA智能调节型D941W-1C/2.5C/6C铸钢电动通风法兰蝶阀DN200 250 300 350 400 450 500 600 本风道调节蝶阀广泛适用于电站、冶金...电动通风蝶阀D941W-1C DN50-DN3000 加工定制 是 产品详情 加工定制:是材质:铸钢 连接形式:法兰结构形式:杠杆式 适用介质:水压力环境:常压 工作温度:常温标准:国标 流动方向:...专业生产电动通风蝶阀,电动烟气蝶阀,电动风量调节蝶阀,本页主要介绍电动通风蝶阀,电动烟气蝶阀,电动风量调节蝶阀特点及技术参数,欢迎来电咨询电动通风蝶阀,电动烟气地方,电动风量调节蝶阀...电动通风蝶阀的产品说明 广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。 我厂生产的通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力...D941W电动通风蝶阀具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。 一、产品概述: D941W电动通风蝶阀,由角...采用与阀体相同材料加工成密封圈,其适用温度和耐腐蚀性岁阀体选材而定,公称压力<0.6Mpa,其泄漏量控制在最大流通量的2%以内,应用于工业、冶金、环保等管道作通风调节介质流量之用。具...电动法兰通风蝶阀D941W是一种非密闭型蝶阀。电动通风蝶阀采用钢板焊接制造,阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率D941W-1P-DN40,D941W-1P-DN50,D941W-1P-DN65,D941W-1P-DN80,D941W-1P-DN100,D941W-1P-DN125,D941W-1P-DN150,D941W-1P-DN200,D941W-1P-DN250,D941W-1P-DN300,D941W-1P-DN350,D941W-1P-DN400,D941W-1P-DN450,D941W-1P-DN500,D941W-1P-DN600,D941W-1P-DN700,D941W-1P-DN800,D941W-1P-DN900,D941W-1P-DN1000,D941W-1P-DN1200


电动蝶阀D941w-1P-DN400图片，规格型号尺寸详细技术参数

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22

电动蝶阀D941w-1P-DN400图片，规格型号尺寸主要技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力PN(MPa)	强度试验	0.075	0.375	0.9
	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	电动

电动蝶阀D941w-1P-DN400图片，规格型号尺寸主要零部件材料

零件名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨
