dn65蝶阀,dn65精小型软密封电动蝶阀, dn65不锈钢电动对夹蝶阀

[ 2021-07-30 ]
dn65蝶阀,dn65精小型软密封电动蝶阀, dn65不锈钢电动对夹蝶阀厂家、型号、价格多少呢?上海湖泉阀门有限公司带大家了解一下【产品型号】: D71X-16Q 【通 径】: DN65 【公称压力】: PN6/10/16 【适用温度】: -20~120℃ 应用领 域: 市政建设 水处理 电力 给排水 水利工程 新型蝶阀阀体专利: CN201520267217.9 蝶阀外观专利: CN201830771212.9 在线询价 服务热线: 13821179269(微信 同号) 【适用介质】: 淡水、污水、海水、弱酸碱、空气、蒸 汽等 【阀体材质】: 球墨铸铁

湖泉阀门对夹蝶阀D71X-10Q DN65球铁对夹蝶阀D71X-10/16Q DN80球铁对夹蝶阀D71X-10/16Q DN100球铁对夹蝶阀D71X-10/16Q DN65灰铁对夹蝶阀D71X-10/16 DN80对夹式铸铁蝶阀D71X-10/16 DN100手柄对夹蝶阀D71X-10/16 DN100灰铁对夹蝶阀 D71X-16Q铝手柄凸耳蝶阀 D71X-16软密封对夹蝶阀    D343F-25C DN50DN65DN80DN100DN125DN150DN200DN250DN300DN400DN500DN600DN700
 dn65蝶阀
dn65蝶阀,dn65精小型软密封电动蝶阀, dn65不锈钢电动对夹蝶阀技术参数
衬胶蝶阀d371x-16c dn65压力是1.6MPa
根据《JB/T 308-2004阀门型号编制方法》的规定:
D==蝶阀
3==传动方式:蜗轮
7==连接形式:对夹
1==结构形式:中线型
X==密封面材料:橡胶
16==压力等级:1.6MPa
C==阀体材料:碳钢
dn65:公称直径
厚度应该是我zhidao们说的结构长度吧。
不同的连接方式有不同的结构长度
不同的结构也有不同的结构长度
常用的三偏心硬版密封蝶阀对夹权式DN65的结构长度是46mm

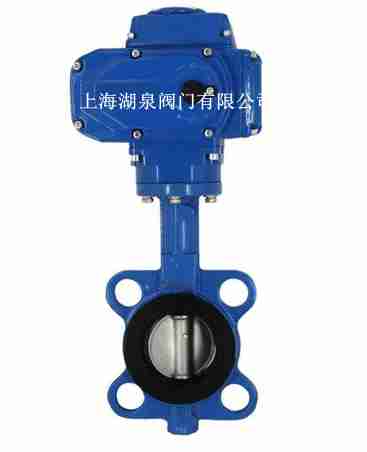

 dn65精小型软密封电动蝶阀
65对夹式蝶阀配多长螺丝
常压PN10为例,DN65对夹蝶阀的结构长度为46mm,法兰厚度18
螺栓的长度为5+18+18+46+18+18+5=128,买125mm长的就可以了
常用的三偏心硬密封蝶阀法兰式DN65的结构长度是112mm

d3f4h-16c dn65是什么阀门?
d3f4h-16c dn65是指涡轮传动,法兰连接,双闸板结构,密封面材材料合金钢,阀体材质铸钢25的阀门。
第1个字D指蝶阀
第2个字3指涡轮传动
第3个字F指法兰连接
第4个字4指双闸板结构
第5个字h指密封面材材料为合金钢
16指公称压力1.6MPa
C指阀体材质为铸钢25
DN65指阀门公称通径

dn65蝶阀,dn65精小型软密封电动蝶阀, dn65不锈钢电动对夹蝶阀参数表

给你发一下比较常用的法兰与螺栓尺寸对照。让大家参考一下:
DN32 M16×60-4
DN40 M16×60-4
DN50 M16×65-4
DN65 M16×65-8
DN80 M16×65-8
DN100 M16×70-8
DN125 M16×70-8
DN150 M20×80-8
DN200 M20×85-12
DN250 M24×90-12
DN300 M24×100-12
DN350 M24×105-16
DN400 M27×115-16
DN450 M27×120-20
DN500 M30×130-20
DN600 M33×145-20
DN700 M33×150-24
DN800 M36×155-24


蝶阀d71x-10-16大体是什么
对夹式软密封蝶阀,型号应该这样写d71x-10/16,10或16是PN,结构形式是垂直板式
