一、 产品概述

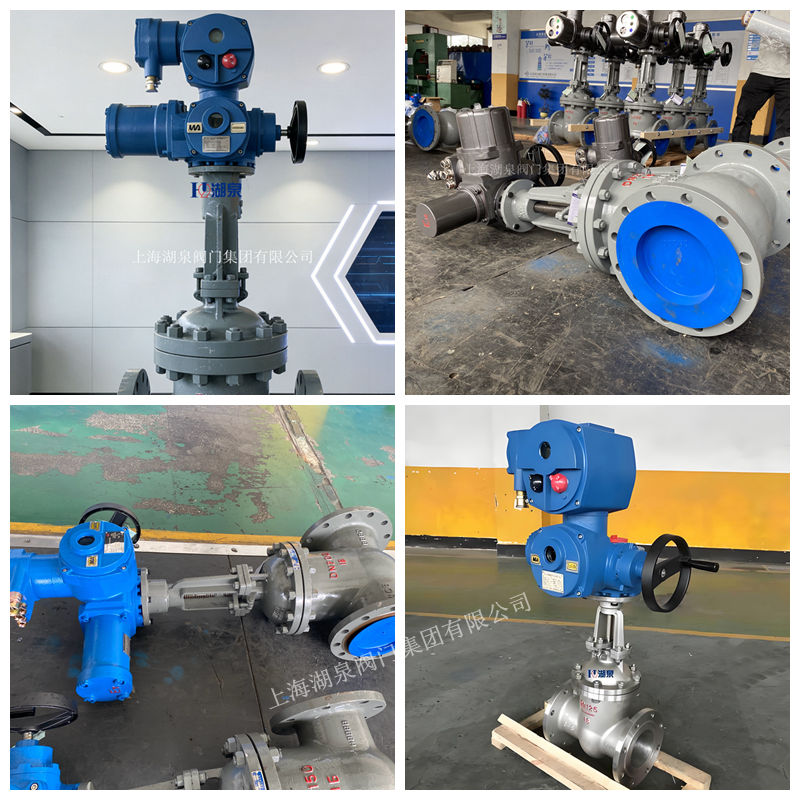

上海湖泉阀门集团有限公司Z941H-64P DN300 矿用防爆一体化电动闸阀是一款专为复杂工业环境及煤矿井下等危险场所设计的高性能流体控制设备。该阀门属于楔式电动闸阀类别，采用法兰连接方式，具备明杆刚性单闸板结构。其核心优势在于集成了高性能防爆电动执行机构，实现了阀门的远程自动化控制与本地手动操作的无缝切换，特别适用于对安全性要求易燃易爆介质管路系统。

型号解析：

• ‌Z‌：闸阀（Gate Valve）
• ‌9‌：电动驱动（Electric Drive）
• ‌4‌：法兰连接（Flange Connection）
• ‌1‌：明杆楔式刚性单闸板（Rising Stem, Wedge, Single Disc）
• ‌H‌：密封面材质为合金钢/硬质合金（Stellite Hard Seal）
• ‌64‌：公称压力 PN6.4 MPa (Class 64)
• ‌P‌：阀体材质为铬镍钛不锈钢（Cr-Ni-Ti Stainless Steel, e.g., ZG1Cr18Ni9Ti）
• ‌DN300‌：公称通径 300mm

二、 主要技术参数

三、 核心结构与特点

1. 矿用防爆一体化设计

• ‌防爆执行器‌：配备专用防爆电动装置，外壳采用高强度材料制成，符合 GB3836 防爆标准。通过隔爆型（Ex d）设计，将内部可能产生的电弧、火花与外部爆炸性气体环境隔离，确保在煤矿井下瓦斯、煤尘等危险环境中的绝对安全。
• ‌一体化集成‌：电动执行器与阀体紧密连接，结构紧凑，减少安装空间占用，降低泄漏风险点。

2. 优异的密封性能

• ‌硬密封结构‌：密封副采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成。相比软密封，硬密封具有更高的耐磨性、耐高温性和抗擦伤能力，使用寿命显著延长。
• ‌楔式弹性闸板‌：采用楔式结构设计，利用介质压力自动增强密封效果。中大口径（如DN300）配置推力轴承，有效降低启闭力矩，操作轻便灵活。

3. 耐腐蚀与高强度材质

• ‌P型不锈钢阀体‌：选用铬镍钛不锈钢（ZG1Cr18Ni9Ti），具备优异的耐硝酸及有机酸腐蚀能力，适用于化工、制药及矿山水处理等腐蚀性工况。
• ‌强化阀杆‌：阀杆经过调质处理及表面氮化，提高了表面的硬度、耐磨性及抗腐蚀性，防止介质冲刷导致的失效。

4. 智能化控制功能

• ‌多种控制模式‌：支持就地手动、电动现场操作及远程 PLC/DCS 自动控制。
• ‌智能反馈‌：智能型执行器可提供精确的阀位反馈信号（4-20mA），便于系统集成与监控。
• ‌保护机制‌：内置转矩限制机构、过热保护及相序保护，防止因电机反转或过载导致设备损坏。

四、 应用领域

• ‌煤矿行业‌：井下排水系统、通风系统、瓦斯抽放管道等需要防爆认证的场合。
• ‌石油化工‌：输送硝酸、醋酸、油品、蒸汽等介质的管路上，作为切断或接通装置。
• ‌电力与冶金‌：火力发电厂的水汽系统、冶金行业的酸碱液输送系统。
• ‌环保与水利‌：污水处理、水利工程中的腐蚀性流体控制。

五、 安装与维护指南

1. 安装注意事项

• ‌水平安装‌：建议在管道中水平安装，以确保电动执行器处于最佳工作状态，避免雨水积聚。
• ‌初始调试‌：初次通电前，必须手动将阀门开启至约 50% 位置，以防电机相序接反导致阀门或执行机构损坏。
• ‌法兰匹配‌：确保配对法兰的压力等级、密封面形式及螺栓规格与阀门一致。

2. 操作与维护

• ‌手电动切换‌：在进行手动操作时，务必先将电动装置切换至“手动”档位，并使用专用手轮进行操作，严禁强行扳动。
• ‌定期检查‌：定期检查电动执行器的电气接线、密封件老化情况及润滑状态。
• ‌清洁保养‌：保持阀门外观清洁，定期清理阀杆螺纹处的污垢并加注润滑脂，确保启闭顺畅。
• ‌故障排除‌：若出现阀门锁死现象，可尝试向相反方向运行数秒进行解锁；若问题持续，应检查转矩限制设置或机械传动部件。
