电动通风蝶阀说明书

[ 2020-11-03 ]
上海湖泉阀门有限公司电动通风蝶阀可以电动调节通风蝶阀开关调起度。(0-180度调节)设计新颖、合理、结构D特,重量轻,启闭迅速。操力矩小,操作方便,省力灵巧。采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,避免高温膨胀的影响,操作轻便。内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。

它应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
电动通风蝶阀使用说明:   通风蝶阀的结构设计应结合阀门的工况使用条件。   1.在温度较高含尘量大的熔炼工况条件下,通风蝶阀的设计可采用平面斜板式结构,该结构的蝶板与阀体之间留有间隙,其间隙值依据阀门口径和工况使用条件确定,一般控制在其通道面积的0.5%以内,可以满足通风蝶阀安装和工况温度变化及熔炼工艺要求。   2.在温度较高和含尘量较小的制酸工况条件下,通风蝶阀的设计可采用垂直板式结构。该结构密封面加工容易,其密封面间隙值控制在通道面积的0.2%以内。阀体、蝶板密封副尺寸精度可通过机械加工达到设计要求。  3.对于温度高、压力低及密封要求严格的工况,通风蝶阀设计采用杠杆式平面结构。该密封副配制和蝶板运行轨迹可满足高密封性能的管网设备工艺要求。   通风蝶阀主体密封依据不同工况选用不同结构,有利于阀门生产和工况使用。通风蝶阀轴端结构设计采用具有隔热和密封效果优良的外置式支撑结构,可实现阀门二轴端先密封后支撑,便于调节的功能,不会产生轴端卡阻。在直连式或曲柄连杆机构与传动机构连接时,加装隔热套都能有效远离高温环境对传动装置的影响,保证阀门正常工作。大口径通风蝶阀的阀体和蝶板应依据工况要求采用铸造或焊接形式,均应配置筋板,选择合理的工艺方案和材料,以提高产品的刚性,防止产品变形。

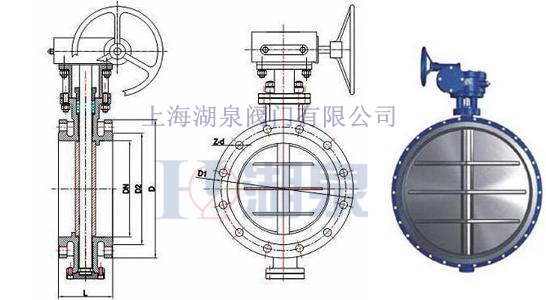

 电动通风蝶阀
通风电动蝶阀安装注意事项:在管网中的安装位置和管网布局对阀门的使用也有影响,烟尘大的管道在阀门开启端或阀门连接转角处设计封闭型漏斗,定期除灰可防灰尘堆积过多,以利于蝶板的转动。通风蝶阀安装还应注意几个问题   1·使用金属垫圈必须保证负荷均匀,避免因温度和自重的影响或焊接产生的应力给阀门带来附加压力,使阀门法兰及管道变形。 2·阀门安装在较长管道的地方时,应安装支承架。 3·阀门安装应注意介质流向,使蝶板的开启方向与管道介质流向一致,有利于介质流速的自清灰作用。 4·加强管网整体保温层的防护,使管壁温度在露点以上,可以减少低温粘结性粉尘积灰。如果管壁温度高于烟气的酸露点,可以避免酸汽在受热管壁上的结露,控制三氧化硫的生成率,则阀门使用效果会更好。

电动通风蝶阀应用于冶金、化工、电力、水泥等行业通风除尘,它对空气、烟道气及含尘气体管路的流量、压力、起简单调节作用。通风蝶阀采用耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便的特点。

电动通风蝶阀的结构设计结合阀门的使用条件如下:
 1、在温度较高含尘量大的熔炼工况条件下,通风蝶阀的设计可采用平面斜板式结构,该结构的蝶板与阀体之间留有间隙,其间隙值依据阀门口径和工况使用条件确定。
2、对于温度高、压力低及密封要求严格的工况,通风蝶阀设计采用杠杆式平面结构。
3.在温度较高和含尘量较小的制酸工况条件下,通风蝶阀的设计可采用垂直板式结构。该结构密封面加工容易,其密封面间隙值控制在通道面积的0.2%以内。

电动通风蝶阀的结构设计结合阀门的这些使用条件,都是我们大家需要掌握的,通风蝶阀轴端结构设计采用具有隔热和密封效果优良的外置式支撑结构,可实现阀门二轴端先密封后支撑,便于调节的功能,不会产生轴端卡阻。它可广泛应用于冶金、化工、电力、水泥等行业通风除尘,空气调节及环保管道中,对空气、煤气、烟道气及含尘气体管路的流量、压力、起简单调节作用。
该阀门广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。该阀耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便的特点;适用于低压差、大口径、大流量场合;它与各种执行机构组合配套使用,组合成不同性能的阀门
 通风电动蝶阀
通风电动蝶阀的结构设计应结合阀门的工况使用条件。
在温度较高含尘量大的熔炼工况条件下,通风蝶阀的设计可采用平面斜板式结构,该结构的蝶板与阀体之间留有间隙,其间隙值依据阀门口径和工况使用条件确定,一般控制在其通道面积的0.5%以内,可以满足通风蝶阀安装和工况温度变化及熔炼工艺要求。
在温度较高和含尘量较小的制酸工况条件下,通风蝶阀的设计可采用垂直板式结构。该结构密封面加工容易,其密封面间隙值控制在通道面积的0.2%以内。阀体、蝶板密封副尺寸精度可通过机械加工达到设计要求。
对于温度高、压力低及密封要求严格的工况,通风蝶阀设计采用杠杆式平面结构。该密封副配制和蝶板运行轨迹可满足高密封性能的管网设备工艺要求。
通风蝶阀主体密封依据不同工况选用不同结构,有利于阀门生产和工况使用。通风蝶阀轴端结构设计采用具有隔热和密封效果优良的外置式支撑结构,可实现阀门二轴端先密封后支撑,便于调节的功能,不会产生轴端卡阻。在直连式或曲柄连杆机构与传动机构连接时,加装隔热套都能有效远离高温环境对传动装置的影响,保证阀门正常工作。大口径通风蝶阀的阀体和蝶板应依据工况要求采用铸造或焊接形式,均应配置筋板,选择合理的工艺方案和材料,以提高产品的刚性,防止产品变形。
通风蝶阀安装注意事项:
通风蝶阀在管网中的安装位置和管网布局对阀门的使用也有影响,烟尘大的管道在阀门开启端或阀门连接转角处设计封闭型漏斗,定期除灰可防灰尘堆积过多,以利于蝶板的转动。
通风蝶阀安装还应注意几个问题:
使用金属垫圈必须保证负荷均匀,避免因温度和自重的影响或焊接产生的应力给阀门带来附加压力,使阀门法兰及管道变形。
电动阀门安装在较长管道的地方时,应安装支承架。
阀门安装应注意介质流向,使蝶板的开启方向与管道介质流向一致,有利于介质流速的自清灰作用。
加强管网整体保温层的防护,使管壁温度在露点以上,可以减少低温粘结性粉尘积灰。如果管壁温度高于烟气的酸露点,可以避免酸汽在受热管壁上的结露,控制三氧化硫的生成率,则阀门使用效果会更好。
