一、 产品概述

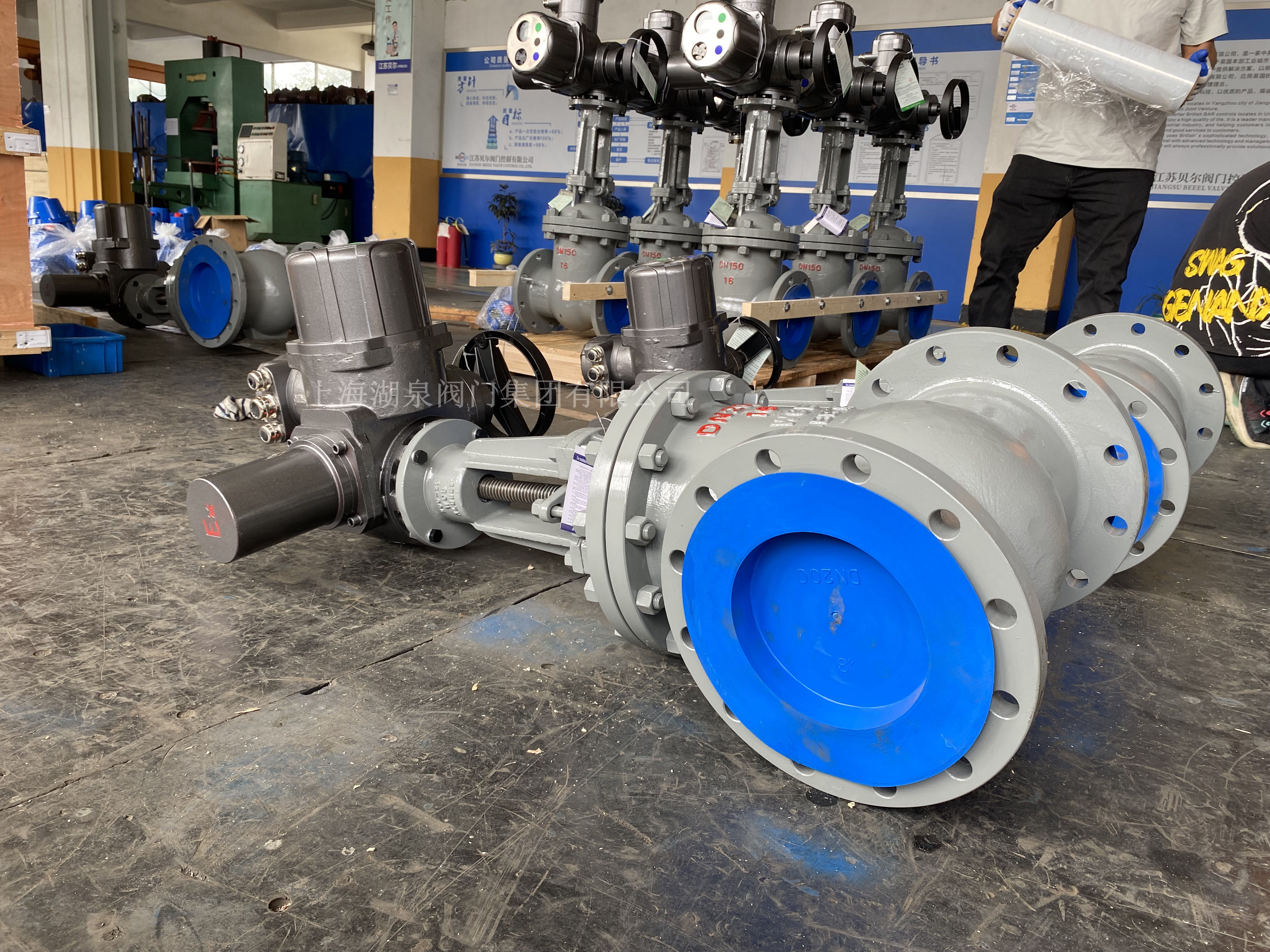

上海湖泉阀门集团有限公司Z9B41H-40 DN150 是一款专为严苛工况设计的法兰连接明杆楔式刚性单闸板电动切断阀。该阀门公称通径为150mm，公称压力为4.0MPa（PN40），主要应用于石油、化工、火力发电及水力电站等系统的管路中。其核心功能是作为介质的启闭装置，实现对水、高温蒸汽、油品等介质的远程自动控制切断或接通，不具备流量调节功能。

二、 型号解析

• ‌Z‌：闸阀类
• ‌9‌：电动驱动方式
• ‌B‌：防爆型或特定结构系列（通常指配备防爆电动执行机构，适用于易燃易爆环境）
• ‌4‌：法兰连接形式
• ‌1‌：明杆楔式刚性单闸板结构
• ‌H‌：密封面材料为合金钢（Cr13系不锈钢或堆焊硬质合金）
• ‌40‌：公称压力 PN40 (4.0 MPa)
• ‌DN150‌：公称通径 150 mm

三、 核心技术特点

1. ‌耐高温高压性能‌：阀体采用优质碳素钢（WCB）或铬钼钢铸造，能够承受4.0MPa的工作压力。密封副配对合理，闸板和阀座密封面通常堆焊司太立（Stellite）钴基硬质合金，具有极高的硬度、耐磨性、耐擦伤性和耐高温性能，确保在高温蒸汽（最高可达425℃-550℃，视具体材质而定）和高压油品工况下的密封可靠性。
2. ‌低流阻设计‌：采用全通径流道设计，介质流向不受限制，流体阻力小，压力损失低，不易产生涡流，适合输送粘稠度较高的油品或含有微量杂质的蒸汽。
3. ‌智能电动驱动‌：配备多回转式电动执行机构，支持开关型和智能调节型控制。具备转矩保护、现场手动/电动切换、远程PLC控制及4-20mA信号反馈功能。中大口径（如DN150）内部设置推力轴承，有效降低启闭力矩，使操作更加轻便平稳。
4. ‌安全防爆‌：针对“B”系列特性，电动装置通常具备ExdⅡBT4或更高等级的防爆认证，适用于存在爆炸性气体混合物的危险场所，确保生产安全。

四、 主要技术参数‌

• ‌公称通径‌：DN150
• ‌公称压力‌：PN40 (4.0 MPa)
• ‌适用温度‌：-29℃ ～ 425℃（碳钢WCB材质）；若选用铬钼钢材质，最高可达550℃。
• ‌适用介质‌：水、饱和/过热蒸汽、原油、重油、导热油等非强腐蚀性介质。
• ‌连接标准‌：法兰连接符合 JB/T 79 或 GB/T 9113 标准。
• ‌制造标准‌：设计制造遵循 GB/T 12234，检验试验遵循 GB/T 13927。

五、 应用领域

• ‌火力发电厂‌：主蒸汽管道、给水管道、燃油系统的切断控制。
• ‌石油化工‌：炼油厂的高温油品输送管线、蒸汽伴热系统。
• ‌供热管网‌：城市集中供热的高温热水或蒸汽主干网。

六、 安装与维护注意事项

• ‌安装方向‌：阀门应水平安装在管道上，电机部分向上，严禁倒置或倾斜安装，以防止电动执行器进水或受力不均。
• ‌初次调试‌：通电前必须手动将阀门开启至约50%位置，确认电机相序正确，避免因相序接反导致阀门过力矩损坏或电动头故障。
• ‌定期维护‌：定期检查电动执行器的润滑情况，保持阀杆清洁并涂抹润滑脂，防止锈蚀卡死。在长期静止后重新启用前，建议进行数次全开全关测试以验证密封性能。
