产品名称：止回阀|H42H- 16C|DN150|GB/T32808|GB/ T12224[ 2025-06-20 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

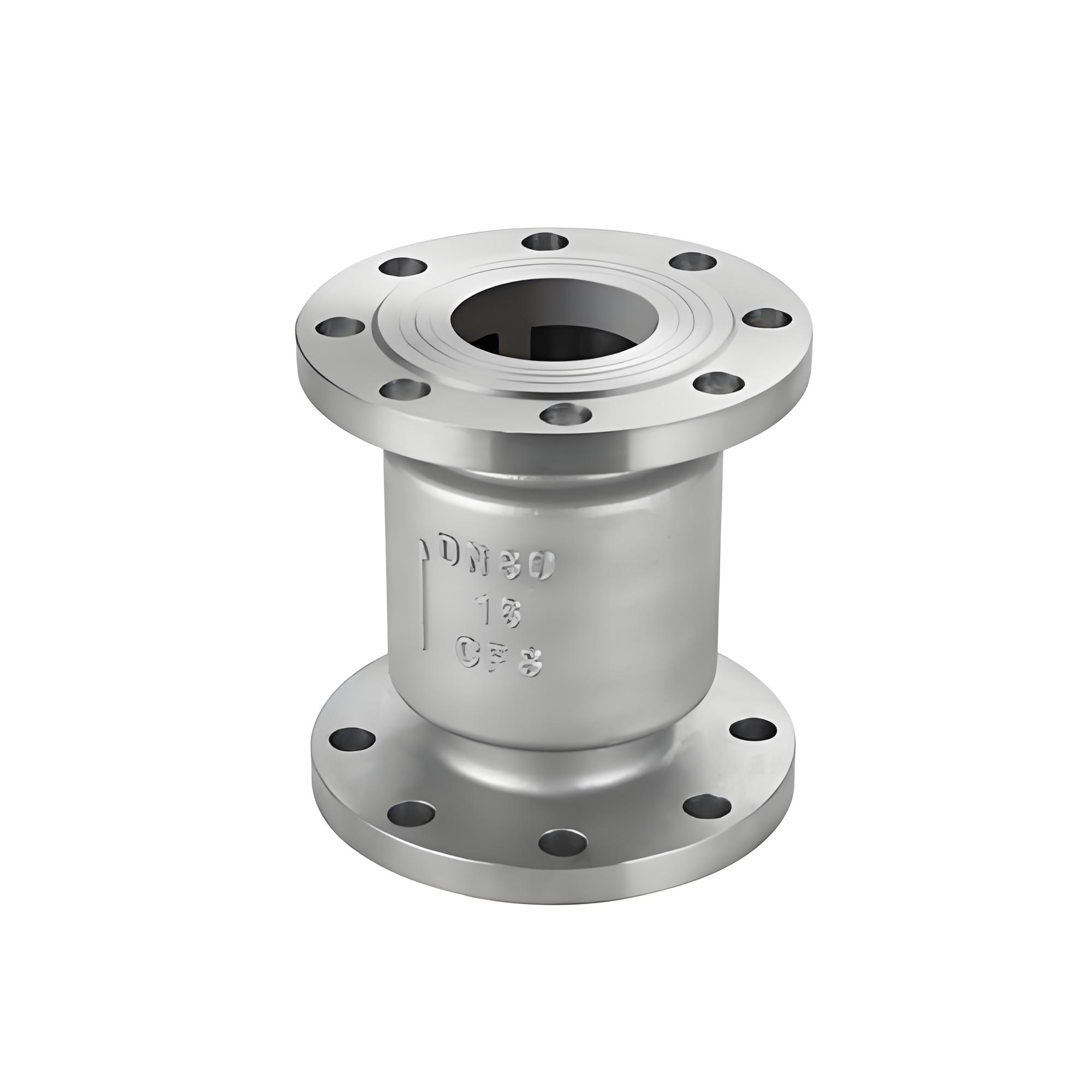

H42H-16C 止回阀是一种立式止回阀，严格按照 API6D 和 GB/T12235 标准设计制造。该阀门在正常状态下保持关闭，当管线中进口端的介质压力足以克服弹簧阻力时，阀门会开启，允许介质流动；当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座，使阀门关闭，从而阻止介质逆流。
应用场景
H42H-16C止回阀广泛应用于石油、化工、制药、电力等行业，用于防止介质倒流，确保系统安全稳定运行。
结构特点
该止回阀采用铸钢材料制造，具有良好的耐压、耐温和耐腐蚀性能，适应各种复杂的工作环境。其结构简单，零部件少，安装方便，维护简单。阀瓣和阀座的密封面采用耐磨的 司太立钴基硬质合金 堆焊而成，具有优异的耐磨、耐高温和抗擦伤性能。
安装与维护
安装前应检查阀门是否完好无损，并清洗干净以消除运输过程中造成的缺陷。安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求，并确保阀门安装在垂直管道上。长期使用后应定期检查阀门的密封性能和锈蚀情况，及时进行维护和更换。
设计与制造 GB/T12235 连接端尺寸 结构长度 GB/T12221 法兰尺寸 JB/T79 检验与试验 JB/T9092 材料 碳钢 GB/T12229 不锈钢 GB/T12230 合金钢 Q/ZB66 性能和使用范围
型号 公称 试验压力 工作温度(℃) 压力 强度 密封 低压密封 (水)Mpa (水)空气(Mpa) (空气)Mpa H42H-16C 1.6 2.4 1.8 0.6 ≤425 H42H-25C 2.5 3.8 2.8 0.6 ≤425 H42H-40C 4 6 4.4 0.6 ≤425 型号+（材质） 公称压力 PN（MPa） 试验压力P3(MPa) 适用温度（℃） 适用介质 壳体 密封 H42H-16C（碳钢） 1.6 2.4 1.76 ≤425 水、油品 H42H-16P（304） ≤200 弱腐蚀介质 H42H-25P（304） 2.5 3.75 2.75 H42H-25R（316） 腐蚀性介质 H42H-40P（304） 4 6 4.4 弱腐蚀性介质 H42H-40R（316） 腐蚀性介质 H42Y-40I（铬钼钢） ≤550 水、油品 主要零部件材料
零件名称 阀体、阀瓣 导向阀 密封面 H42H-16C 碳钢 碳钢 堆焊D507 H42H-16P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢 H42H-25P H42H-40P H42H-25R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 铬镍钼钛不锈钢 H42H-40R H42Y-40I 铬钼钢 铬钼钢 堆焊硬质合金 主要连接尺寸和外型尺寸
型号 公称通径 DN 尺寸(mm) L D D1 D2 H b Z-Φd H42H-16C 15 130 95 65 45 77 14 4-Φ14 20 150 105 75 55 77 14 4-Φ14 25 160 115 85 65 80 16 4-Φ14 32 180 135 100 78 85 16 4-Φ18 40 200 145 110 85 95 16 4-Φ18 50 230 160 125 100 105 16 4-Φ18 65 290 180 145 120 120 18 4-Φ18 80 310 195 160 135 130 20 8-Φ18 100 350 215 180 155 140 20 8-Φ18 125 400 245 210 185 155 22 8-Φ18 150 480 280 240 210 180 24 8-Φ23 200 600 335 295 265 215 26 12-Φ23 H42H-25C 15 130 95 65 45 77 16 4-Φ14 20 150 105 75 55 80 16 4-Φ14 25 160 115 85 65 85 16 4-Φ14 32 180 135 100 78 95 18 8-Φ18 40 200 145 110 85 105 18 8-Φ18 50 230 160 125 100 120 20 8-Φ18 65 290 180 145 120 130 212 8-Φ18 80 310 195 160 135 140 22 8-Φ18 100 350 230 190 160 155 24 8-Φ23 125 400 270 220 188 180 28 8-Φ25 150 480 300 250 218 215 30 8-Φ25 200 600 360 310 278 973 34 12-Φ25
