产品名称:蝶阀d373h-16c dn80对夹式硬密封[ 2024-01-12 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、蝶阀d373h-16c  dn80对夹式硬密封介绍

    上海湖泉阀门集团有限公司 D373H 蜗轮多层次硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,采用三偏心多层次金属密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600℃。该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

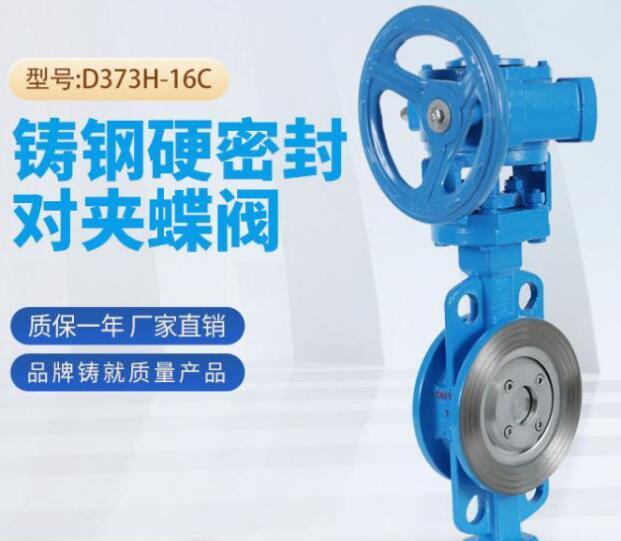

    蝶阀d373h-16c  dn80

    二、蝶阀d373h-16c  dn80对夹式硬密封特点

    1、D373H 多层次硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
    2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点。
    3、碟板密封面采用堆焊钴基硬质合金,使用寿命长。
    4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
    5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

    三、蝶阀d373h-16c  dn80对夹式硬密封技术参数

    公称通径 DN(mm) 50~1200
    公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
    试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
    密封试验 0.66 1.1 1.76 2.75 4.4
    气密封试验 0.6 0.6 0.6 0.6 0.6
    适用介质 水、蒸气、油品、酸类腐蚀性等。
    适用温度 碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

    四、蝶阀d373h-16c  dn80对夹式硬密封主要零件材质

    零件名称 材料
    阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
    蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
    密封圈 不锈钢、聚内脂、抗磨材料
    阀杆 2Cr13、1Cr13不锈钢、铬钼钢
    填料 柔性石墨

  • PN1.6MPa~PN2.5MPa连接尺寸

    公称通径 结构长度
    标准值
    外形尺寸(参考值) 连接尺寸(标准值) 重量
    (kg)
    H H1 A B PN1.6MPa PN2.5MPa
    毫米 英寸 L D1 Z-d D1 Z-d
    50 2 43 112 350 180 200 125 4-14 125 4-18 11
    65 2-1/2 46 115 370 180 200 145 4-14 145 8-18 12
    80 3 49 120 380 180 200 160 8-18 160 8-18 15
    100 4 56 138 420 180 200 180 8-18 190 8-22 17
    125 5 64 164 460 180 200 210 8-18 220 8-26 27
    150 6 70 175 555 270 280 240 8-22 250 8-26 29
    200 8 71 208 605 270 280 295 12-22 310 12-26 45
    250 10 76 243 680 270 280 355 12-26 370 12-30 69
    300 12 83 283 825 380 420 410 12-26 430 16-30 86
    350 14 92 310 900 380 420 470 16-26 490 16-33 122
    400 16 102 340 980 450 470 525 16-30 550 16-36 141
    450 18 114 380 1030 480 490 585 20-30 600 20-36 191
    500 20 127 410 1105 480 490 650 20-33 660 20-36 260
    600 24 154 470 1310 480 490 770 20-36 770 20-39 380
    700 28 165 550 1435 640 660 840 24-36 875 24-42 450
    800 32 190 640 1605 640 660 950 24-39 990 24-48 650
    900 36 203 710 1745 750 860 1050 28-39 1090 28-48 830
    1000 40 216 770 1885 850 900 1170 28-42 1210 28-56 1050
    1200 48 254 890 2105 850 900 1390 32-48 1420 32-56 1400

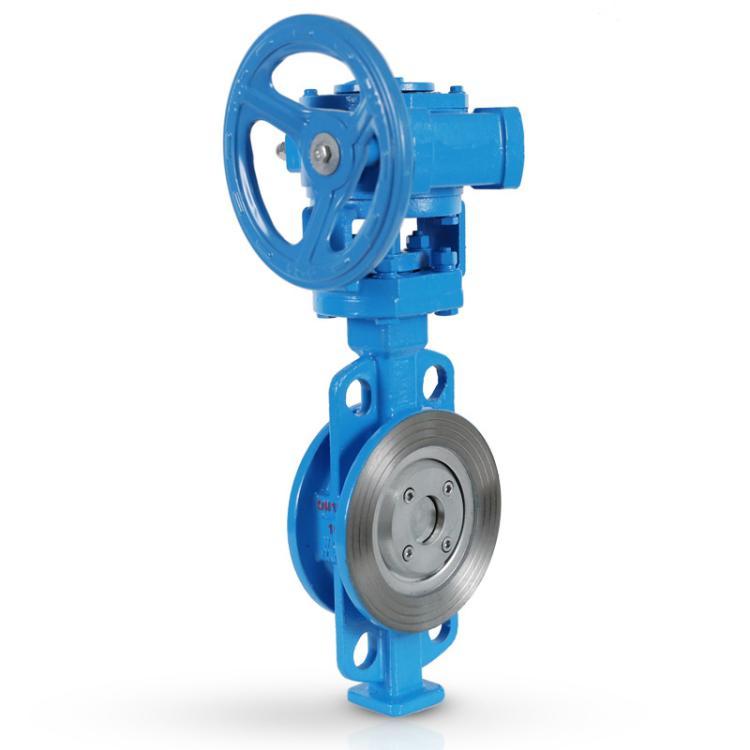

  • 蝶阀d373h-16c  dn80对夹式硬密封
