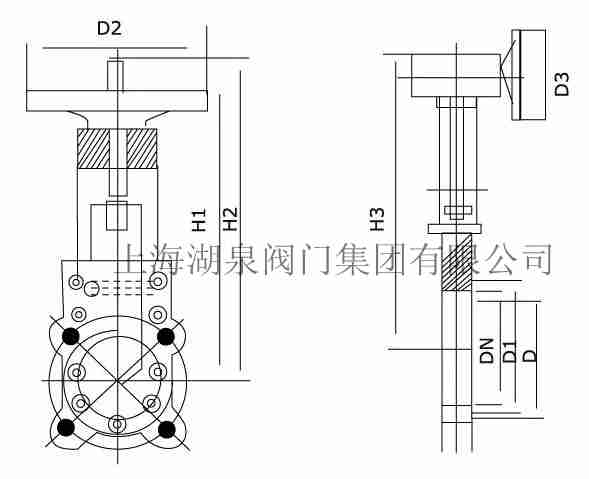

结构图片

一、pz973h dn500电动暗杆刀型闸阀产品介绍

上海湖泉阀门集团有限公司是一家集阀门设计、研发、制造、销售于一体的企业。电动暗杆带盖刀型闸阀的驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。DMZ973H电动暗杆带盖刀型闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。对夹式刀型闸阀,气动刀型闸阀,不锈钢刀闸阀,电动刀型闸阀,电液动刀闸阀,梅花型刀闸阀,硬密封刀闸阀,国标刀闸阀,耐磨刀闸阀等，并可根据用户要求制造各种特殊阀门，产品以其可靠性、稳定性广泛应用于石化、天然气、造纸、环保、冶金、矿山、建筑等行业。

二、 pz973h dn500电动暗杆刀型闸阀执行标准

项目名称采用标准	可选标准
设计制造验收JB/T 8691	MSS SP-81
阀门结构长度GB/T 15188.2-1994	TAPPI TIS 405.8
阀门法兰连接JB/T 79-1994	ANSI B16.5
阀门检验和试验GB/T 13927-1992	JB/T 9092-1999
阀门标志GB 12220-1989	IS0 5209：87

三、pz973h dn500电动暗杆刀型闸阀零部件材料

阀体、上盖Valve body, upper cap	碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate	不锈钢stainless steel
阀杆Stem	不锈钢stainless steel
密封圈Seal ring	橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

四、 pz973h dn500电动暗杆刀型闸阀性能规范

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mi

公称压力 PN(MPa)	公称通径DN(mm)	尺寸(mm)									电动装置型号	公称转矩(N·m)	电动机功率(kW)	重量(kg)
公称压力 PN(MPa)	公称通径DN(mm)	L	D	D1	D2	b	n-φd	N-M	f	H	电动装置型号	公称转矩(N·m)	电动机功率(kW)	重量(kg)
1.0	50	65	165	125	95	14	2-φ18	2-M16	3	370	DZ10	100	0.25	58
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	64
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	72
	180	70	220	180	156	16	4-φ18	4-M16	3	780	DZ20	200	0.37	84
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	90
	200	80	340	295	266	18	4-φ22	4-M20	3	1033	DZ30	300	0.55	120
	250	86	395	350	320	18	6-φ22	6-M20	3	1080	DZ30	300	0.55	208
	300	92	445	400	370	18	8-φ22	4-M20	3	1170	DZ30	300	0.55	232
	350	100	505	460	428	18	10-φ22	6-M20	3	1250	DZ30	300	0.55	240
	400	110	565	515	480	20	8-φ26	8-M24	4	1332	DZ45	450	1.5	270
	450	120	615	565	530	22	10-φ26	10-M24	4	1480	DZ60	600	2.2	389
	500	130	670	620	565	24	10-φ26	10-M24	4	1530	DZ130	1200	3	440
1.6	50	65	165	125	99	14	2-φ18	2-M16	3	370	DZ10	100	0.25	60
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	68
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	74
	100	70	220	180	156	15	4-φ18	4-M16	3	780	DZ20	200	0.37	88
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	106
	200	80	340	295	266	16	8-φ22	4-M20	3	1033	DZ30	300	0.55	124
	250	94	405	355	319	18	8-φ22	4-M20	3	1080	DZ30	300	0.55	218
	300	98	460	410	370	18	6-φ26	6-M24	4	1170	DZ30	300	0.55	240
	350	100	520	470	429	18	8-φ26	8-M24	4	1250	DZ45	450	1.5	275
	400	110	580	525	485	20	10-φ30	6-M27	4	1332	DZ45	450	1.5	290
	450	120	640	585	548	22	10-φ30	10-M27	4	1480	DZ60	600	2.2	390
	500	130	715	650	609	24	10-φ33	10-M30	4	1530	DZ120	1200	3	460
