产品名称：D971X-16P DN80电动开关蝶阀(304不锈钢)[ 2026-07-29 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
1. 产品概述

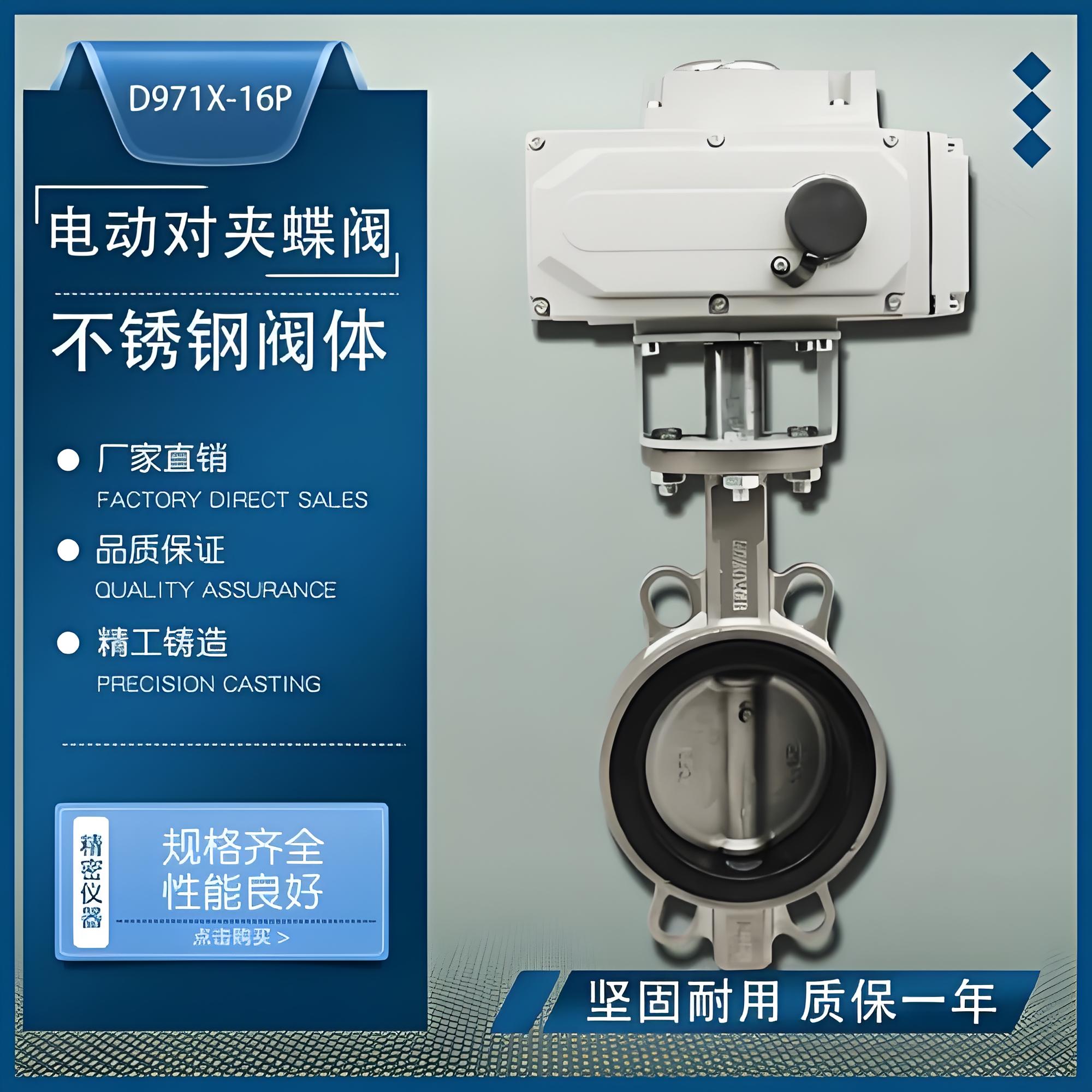

D971X-16P DN80 是一款采用304不锈钢材质制造的电动对夹式软密封蝶阀。该阀门由精小型电动执行器与中线型蝶阀本体组成，专为工业自动化控制系统设计。其型号含义如下：
- D：蝶阀
- 9：电动驱动
- 7：对夹式连接
- 1：中线结构
- X：橡胶密封
- 16：公称压力1.6MPa
- P：阀体材质为304不锈钢（CF8）
- DN80：公称通径80mm
该产品具有体积小、重量轻、耐腐蚀性强、密封性能优良等特点，广泛应用于食品、医药、化工、环保、水处理等行业的管道系统中，用于截断或调节介质流动。
2. 主要技术参数
参数项目 技术指标 公称通径 DN80 公称压力 PN1.6 MPa (16公斤) 强度试验压力 2.4 MPa 密封试验压力 1.76 MPa 适用介质 水、空气、天然气、油品及弱腐蚀性流体 适用温度 -20℃ ～ 150℃（取决于密封材料，EPDM通常≤80℃，PTFE可达更高） 泄漏率 符合 GB/T 13927 标准 驱动方式 电动（开关型） 电源电压 AC220V / AC380V / DC24V（需根据具体订货确认，常用为AC220V） 防护等级 IP67 全行程时间 15s - 60s（可选） 3. 结构特点与材质
3.1 阀体部分
- 阀体材质：SUS304不锈钢，具有优异的耐酸碱腐蚀性能，适合卫生级或腐蚀性工况。
- 蝶板材质：SUS304不锈钢，强度高，耐冲刷。
- 阀杆材质：SUS304不锈钢，防断裂设计。
- 密封形式：中线软密封。密封圈可选EPDM（三元乙丙橡胶）、NBR（丁腈橡胶）或PTFE（聚四氟乙烯），实现双向密封，零泄漏。
- 连接方式：对夹式，安装简便，节省空间。
3.2 执行机构部分
- 类型：角行程电动执行器（0-90°回转）。
- 功能：开关型控制，接收无源触点信号或开关到位信号。
- 保护功能：集成过热保护、过载保护、双重限位开关，防止电机损坏。
- 手动功能：配备手动手轮，在断电或调试时可进行手动操作。
- 智能控制：部分型号可选配智能模块，支持4-20mA信号输入，实现开度调节（若仅为开关型则不具备此功能，但硬件基础通常兼容）。
4. 外形尺寸参考（DN80）
根据GB/T 12221及常见厂家标准，DN80规格的主要外形尺寸如下（单位：mm）：
尺寸代号 数值参考 说明 L (结构长度) 46 - 49 阀体厚度，对夹式安装关键尺寸 D (法兰外径) 200 配套法兰外径 D1 (螺栓孔中心圆直径) 160 螺栓孔分布圆直径 n-φd (螺栓孔数量及直径) 8-18 8个直径18mm的螺栓孔 H (总高度) 约 516 - 565 含执行器总高，具体视执行器型号而定 H1 (执行器高度) 约 96 - 120 执行器本体高度 注：不同品牌执行器尺寸略有差异，安装前请核对具体图纸。
5. 应用领域
- 食品饮料行业：304不锈钢材质符合卫生要求，适用于果汁、牛奶、酒类等管道。
- 化工制药：耐弱酸弱碱腐蚀，适用于一般化学介质输送。
- 水处理环保：适用于自来水厂、污水处理厂的清水、污水管道。
- 暖通空调：用于冷冻水、冷却水系统的流量截断。
6. 安装与维护注意事项
- 安装方向：建议水平安装，若垂直安装需注意执行器承重及介质流向对密封的影响。
- 法兰对接：安装时需确保管道法兰平行，严禁强行拧紧螺栓导致阀体变形，影响密封。
- 电气接线：务必按照执行器接线图正确连接电源及控制信号，接地良好。
- 定期维护：定期检查密封面磨损情况，清理阀腔内杂质，保持执行器干燥清洁。
