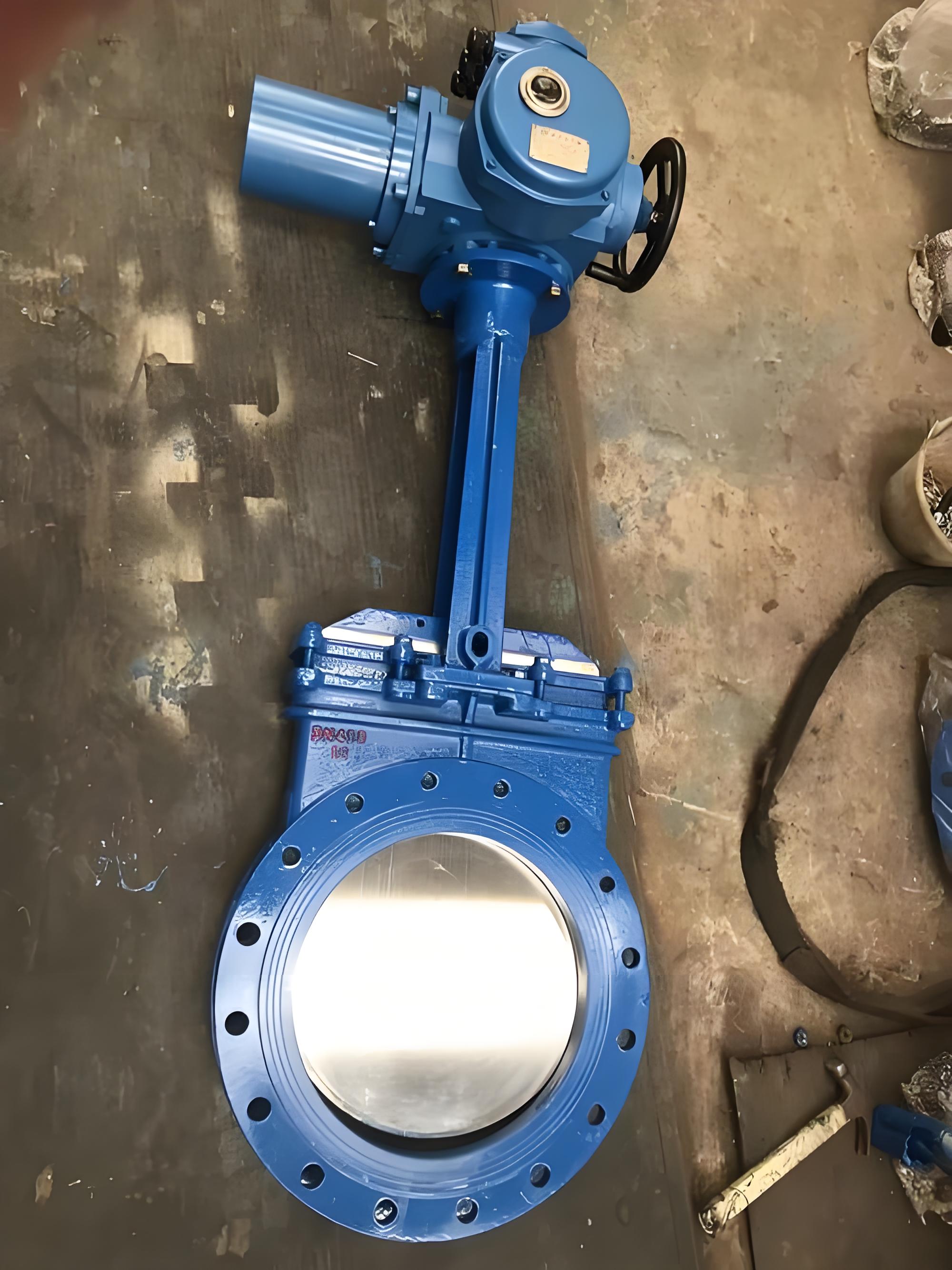

产品名称：厂家直销PZ973H-16H DN200电动刀闸阀（矿浆污水专用阀门）[ 2026-08-06 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
1. 产品概述
上海湖泉阀门集团有限公司PZ973H-16H DN200 电动刀闸阀是一款专为处理高磨损、高粘度及含悬浮颗粒介质设计的工业阀门。该型号采用电动驱动方式，公称压力为 1.6MPa（PN16），公称通径为 200mm，密封面材质为硬质合金（H代表合金钢密封）。其独特的刀刃形闸板设计使其具备优异的切断能力，特别适用于矿浆、污水、纸浆等复杂工况，能有效防止介质堵塞和密封面磨损，是矿山、污水处理、造纸及化工行业的选择。
2. 核心结构与工作原理
- 驱动方式：配备多回转电动装置，支持远程控制、现场手动操作及计算机自动控制。在供电中断时，可通过手动机构进行紧急启闭，确保系统安全。
- 闸板设计：采用明杆平行式刚性单闸板，底部加工成刀刃状。在启闭过程中，闸板能像刀一样切断纤维、刮除密封面上的粘着物和颗粒，实现自动清障，保证密封可靠。
- 连接形式：对夹式连接，结构长度极短，重量轻，占用空间小，能有效支撑管道强度并减少振动。
- 密封机制：阀座密封面采用硬质合金与聚四氟乙烯复合材料，兼具高耐磨性与耐腐蚀性。通过介质压力自密封或外力强制密封，杜绝泄漏。
3. 主要技术参数
参数项目 技术指标 产品型号 PZ973H-16H 公称通径 DN200 公称压力 PN16 (1.6 MPa) 壳体试验压力 2.4 MPa 密封试验压力 1.8 MPa 适用温度 ≤100℃ (常规) / ≤425℃ (特殊硬密封配置) 电源规格 AC380V, 50Hz 防护等级 IP65 (标准型，防尘防雨) / IP67 (防水型) / 防爆型 (Ex dⅡBT4/CT4) 阀体材质 碳素钢 (WCB) 或不锈钢 (可选) 闸板材质 2Cr13 或奥氏体不锈钢 (耐腐蚀) 密封面材质 硬质合金 (H) 4. 性能特点
- 超强耐磨与抗腐蚀：针对矿浆和污水中大量固体颗粒的冲刷，硬质合金密封面显著延长了阀门使用寿命，性价比优于普通阀门。
- 无堵塞设计：全直通流道设计，流阻小，刀刃形闸板可切断纤维和刮除杂质，特别适合含有尾矿、煤泥、炉渣等介质的管道。
- 轻量化与易安装：超短结构长度节省材料，减轻管路系统重量约20%-30%，安装维修方便，不受安装高度限制。
- 智能化控制：电动装置可实现远程位置显示及集控，满足现代工业自动化需求。
5. 应用领域
- 矿山与煤炭：洗煤管道、滤渣浆管道、排灰管道、尾矿输送。
- 污水处理：城市污水、屠宰厂废水、沉淀池排泥、化学品处理污水。
- 造纸与制糖：各种浓度纸浆、料水混合物、糖浆。
- 电力与化工：电站除灰渣浆液、化工流体、沥青、石灰乳等。
6. 安装与维护建议
- 安装前检查：清除阀门腔内及密封面的污物砂粒，核对介质流向与阀门要求一致。
- 预留空间：安装时需为电动驱动装置预留足够的操作和维护空间。
- 定期保养：严禁碰撞手轮及传动机构；若频繁开关，建议每月润滑一次；定期检查填料压紧程度，确保密封性且闸板开启灵活。
